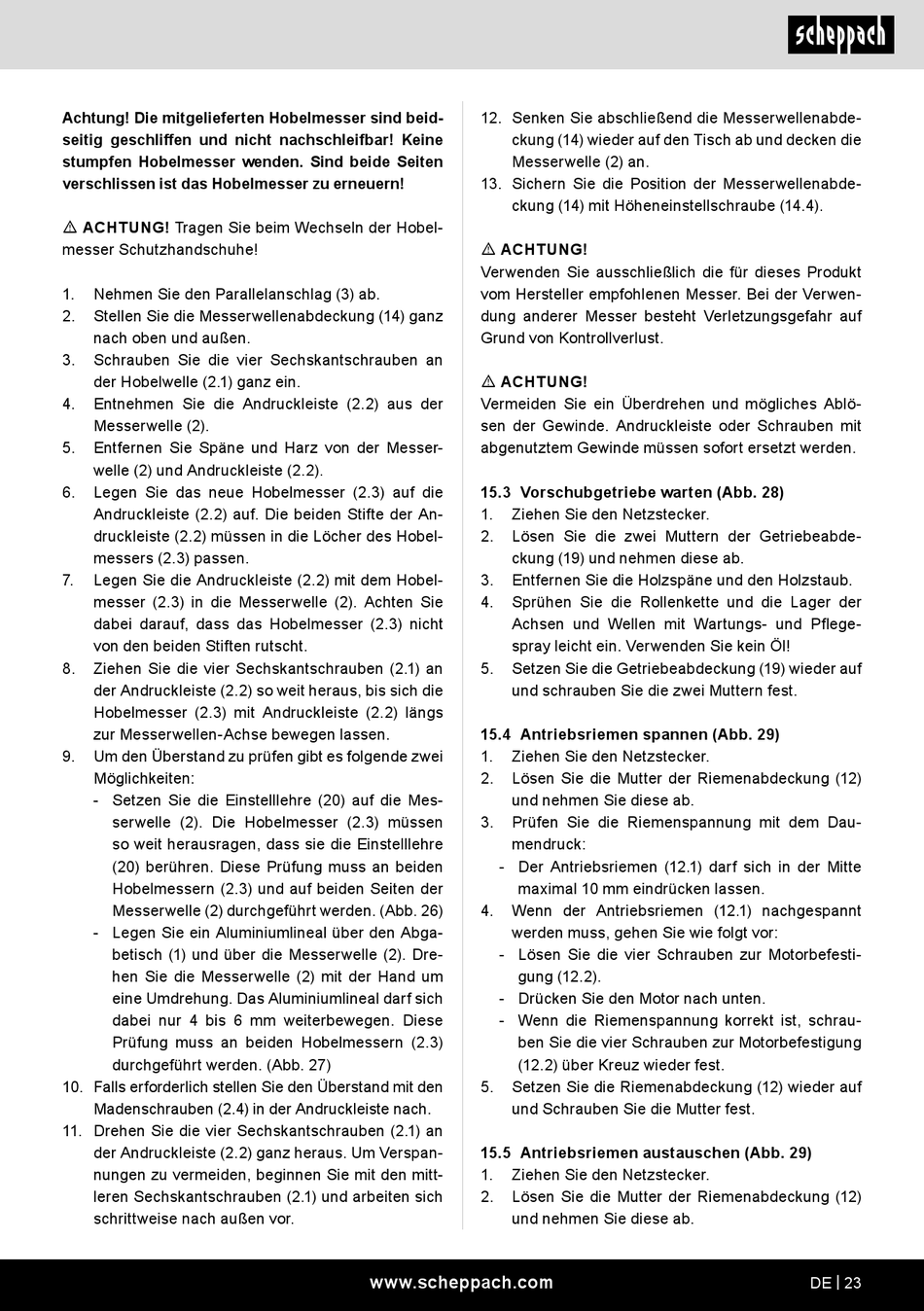

Achtung! Die mitgelieferten Hobelmesser sind beid-
seitig geschliffen und nicht nachschleifbar! Keine
stumpfen Hobelmesser wenden. Sind beide Seiten
verschlissen ist das Hobelmesser zu erneuern!
m ACHTUNG! Tragen Sie beim Wechseln der Hobel-
messer Schutzhandschuhe!
1.
Nehmen Sie den Parallelanschlag (3) ab.
2.
Stellen Sie die Messerwellenabdeckung (14) ganz
nach oben und außen.
3.
Schrauben Sie die vier Sechskantschrauben an
der Hobelwelle (2.1) ganz ein.
4.
Entnehmen Sie die Andruckleiste (2.2) aus der
Messerwelle (2).
5.
Entfernen Sie Späne und Harz von der Messer-
welle (2) und Andruckleiste (2.2).
6.
Legen Sie das neue Hobelmesser (2.3) auf die
Andruckleiste (2.2) auf. Die beiden Stifte der An-
druckleiste (2.2) müssen in die Löcher des Hobel-
messers (2.3) passen.
7.
Legen Sie die Andruckleiste (2.2) mit dem Hobel-
messer (2.3) in die Messerwelle (2). Achten Sie
dabei darauf, dass das Hobelmesser (2.3) nicht
von den beiden Stiften rutscht.
8.
Ziehen Sie die vier Sechskantschrauben (2.1) an
der Andruckleiste (2.2) so weit heraus, bis sich die
Hobelmesser (2.3) mit Andruckleiste (2.2) längs
zur Messerwellen-Achse bewegen lassen.
9.
Um den Überstand zu prüfen gibt es folgende zwei
Möglichkeiten:
- Setzen Sie die Einstelllehre (20) auf die Mes-
serwelle (2). Die Hobelmesser (2.3) müssen
so weit herausragen, dass sie die Einstelllehre
(20) berühren. Diese Prüfung muss an beiden
Hobelmessern (2.3) und auf beiden Seiten der
Messerwelle (2) durchgeführt werden. (Abb. 26)
- Legen Sie ein Aluminiumlineal über den Abga-
betisch (1) und über die Messerwelle (2). Dre-
hen Sie die Messerwelle (2) mit der Hand um
eine Umdrehung. Das Aluminiumlineal darf sich
dabei nur 4 bis 6 mm weiterbewegen. Diese
Prüfung muss an beiden Hobelmessern (2.3)
durchgeführt werden. (Abb. 27)
10. Falls erforderlich stellen Sie den Überstand mit den
Madenschrauben (2.4) in der Andruckleiste nach.
11. Drehen Sie die vier Sechskantschrauben (2.1) an
der Andruckleiste (2.2) ganz heraus. Um Verspan-
nungen zu vermeiden, beginnen Sie mit den mitt-
leren Sechskantschrauben (2.1) und arbeiten sich
schrittweise nach außen vor.
12. Senken Sie abschließend die Messerwellenabde-
ckung (14) wieder auf den Tisch ab und decken die
Messerwelle (2) an.
13. Sichern Sie die Position der Messerwellenabde-
ckung (14) mit Höheneinstellschraube (14.4).
m ACHTUNG!
Verwenden Sie ausschließlich die für dieses Produkt
vom Hersteller empfohlenen Messer. Bei der Verwen-
dung anderer Messer besteht Verletzungsgefahr auf
Grund von Kontrollverlust.
m ACHTUNG!
Vermeiden Sie ein Überdrehen und mögliches Ablö-
sen der Gewinde. Andruckleiste oder Schrauben mit
abgenutztem Gewinde müssen sofort ersetzt werden.
15.3 Vorschubgetriebe warten (Abb. 28)
1.
Ziehen Sie den Netzstecker.
2.
Lösen Sie die zwei Muttern der Getriebeabde-
ckung (19) und nehmen diese ab.
3.
Entfernen Sie die Holzspäne und den Holzstaub.
4.
Sprühen Sie die Rollenkette und die Lager der
Achsen und Wellen mit Wartungs- und Pflege-
spray leicht ein. Verwenden Sie kein Öl!
5.
Setzen Sie die Getriebeabdeckung (19) wieder auf
und schrauben Sie die zwei Muttern fest.
15.4 Antriebsriemen spannen (Abb. 29)
1.
Ziehen Sie den Netzstecker.
2.
Lösen Sie die Mutter der Riemenabdeckung (12)
und nehmen Sie diese ab.
3.
Prüfen Sie die Riemenspannung mit dem Dau-
mendruck:
- Der Antriebsriemen (12.1) darf sich in der Mitte
maximal 10 mm eindrücken lassen.
4.
Wenn der Antriebsriemen (12.1) nachgespannt
werden muss, gehen Sie wie folgt vor:
- Lösen Sie die vier Schrauben zur Motorbefesti-
gung (12.2).
- Drücken Sie den Motor nach unten.
- Wenn die Riemenspannung korrekt ist, schrau-
ben Sie die vier Schrauben zur Motorbefestigung
(12.2) über Kreuz wieder fest.
5.
Setzen Sie die Riemenabdeckung (12) wieder auf
und Schrauben Sie die Mutter fest.
15.5 Antriebsriemen austauschen (Abb. 29)
1.
Ziehen Sie den Netzstecker.
2.
Lösen Sie die Mutter der Riemenabdeckung (12)
und nehmen Sie diese ab.
