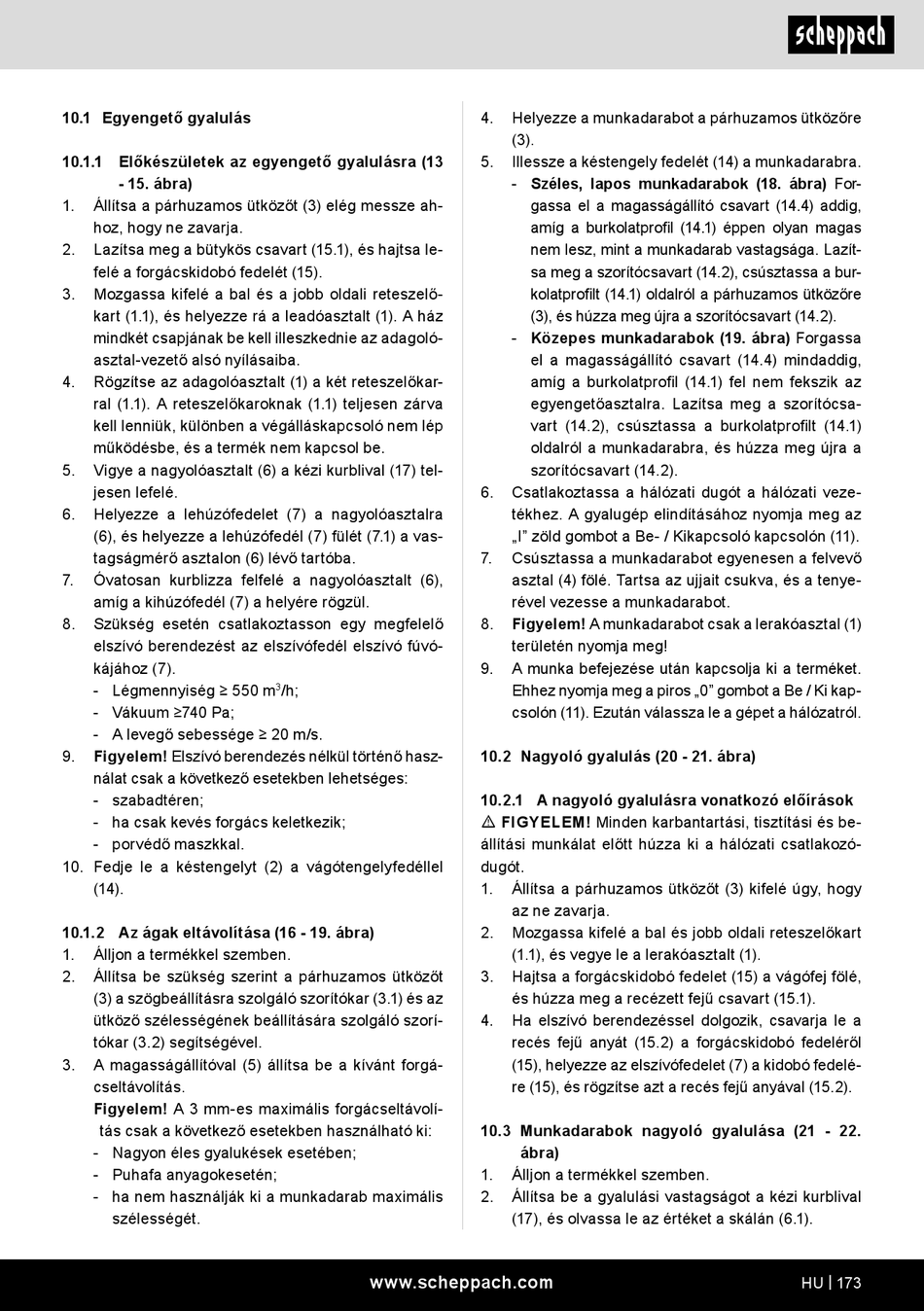

10.1 Egyengető gyalulás
10.1.1 Előkészületek az egyengető gyalulásra (13
- 15. ábra)
1.
Állítsa a párhuzamos ütközőt (3) elég messze ah-
hoz, hogy ne zavarja.
2.
Lazítsa meg a bütykös csavart (15.1), és hajtsa le-
felé a forgácskidobó fedelét (15).
3.
Mozgassa kifelé a bal és a jobb oldali reteszelő-
kart (1.1), és helyezze rá a leadóasztalt (1). A ház
mindkét csapjának be kell illeszkednie az adagoló-
asztal-vezető alsó nyílásaiba.
4.
Rögzítse az adagolóasztalt (1) a két reteszelőkar-
ral (1.1). A reteszelőkaroknak (1.1) teljesen zárva
kell lenniük, különben a végálláskapcsoló nem lép
működésbe, és a termék nem kapcsol be.
5.
Vigye a nagyolóasztalt (6) a kézi kurblival (17) tel-
jesen lefelé.
6.
Helyezze a lehúzófedelet (7) a nagyolóasztalra
(6), és helyezze a lehúzófedél (7) fülét (7.1) a vas-
tagságmérő asztalon (6) lévő tartóba.
7.
Óvatosan kurblizza felfelé a nagyolóasztalt (6),
amíg a kihúzófedél (7) a helyére rögzül.
8.
Szükség esetén csatlakoztasson egy megfelelő
elszívó berendezést az elszívófedél elszívó fúvó-
kájához (7).
- Légmennyiség ≥ 550 m
- Vákuum ≥740 Pa;
- A levegő sebessége ≥ 20 m/s.
Figyelem! Elszívó berendezés nélkül történő hasz-
9.
nálat csak a következő esetekben lehetséges:
- szabadtéren;
- ha csak kevés forgács keletkezik;
- porvédő maszkkal.
10. Fedje le a késtengelyt (2) a vágótengelyfedéllel
(14).
10.1.2 Az ágak eltávolítása (16 - 19. ábra)
1.
Álljon a termékkel szemben.
2.
Állítsa be szükség szerint a párhuzamos ütközőt
(3) a szögbeállításra szolgáló szorítókar (3.1) és az
ütköző szélességének beállítására szolgáló szorí-
tókar (3.2) segítségével.
3.
A magasságállítóval (5) állítsa be a kívánt forgá-
cseltávolítás.
Figyelem! A 3 mm-es maximális forgácseltávolí-
tás csak a következő esetekben használható ki:
- Nagyon éles gyalukések esetében;
- Puhafa anyagokesetén;
- ha nem használják ki a munkadarab maximális
szélességét.
/h;
3
www.scheppach.com
4.
Helyezze a munkadarabot a párhuzamos ütközőre
(3).
5.
Illessze a késtengely fedelét (14) a munkadarabra.
- Széles, lapos munkadarabok (18. ábra) For-
gassa el a magasságállító csavart (14.4) addig,
amíg a burkolatprofil (14.1) éppen olyan magas
nem lesz, mint a munkadarab vastagsága. Lazít-
sa meg a szorítócsavart (14.2), csúsztassa a bur-
kolatprofilt (14.1) oldalról a párhuzamos ütközőre
(3), és húzza meg újra a szorítócsavart (14.2).
- Közepes munkadarabok (19. ábra) Forgassa
el a magasságállító csavart (14.4) mindaddig,
amíg a burkolatprofil (14.1) fel nem fekszik az
egyengetőasztalra. Lazítsa meg a szorítócsa-
vart (14.2), csúsztassa a burkolatprofilt (14.1)
oldalról a munkadarabra, és húzza meg újra a
szorítócsavart (14.2).
6.
Csatlakoztassa a hálózati dugót a hálózati veze-
tékhez. A gyalugép elindításához nyomja meg az
„I" zöld gombot a Be- / Kikapcsoló kapcsolón (11).
7.
Csúsztassa a munkadarabot egyenesen a felvevő
asztal (4) fölé. Tartsa az ujjait csukva, és a tenye-
rével vezesse a munkadarabot.
Figyelem! A munkadarabot csak a lerakóasztal (1)
8.
területén nyomja meg!
9.
A munka befejezése után kapcsolja ki a terméket.
Ehhez nyomja meg a piros „0" gombot a Be / Ki kap-
csolón (11). Ezután válassza le a gépet a hálózatról.
10.2 Nagyoló gyalulás (20 - 21. ábra)
10.2.1 A nagyoló gyalulásra vonatkozó előírások
m FIGYELEM! Minden karbantartási, tisztítási és be-
állítási munkálat előtt húzza ki a hálózati csatlakozó-
dugót.
1.
Állítsa a párhuzamos ütközőt (3) kifelé úgy, hogy
az ne zavarja.
2.
Mozgassa kifelé a bal és jobb oldali reteszelőkart
(1.1), és vegye le a lerakóasztalt (1).
3.
Hajtsa a forgácskidobó fedelet (15) a vágófej fölé,
és húzza meg a recézett fejű csavart (15.1).
4.
Ha elszívó berendezéssel dolgozik, csavarja le a
recés fejű anyát (15.2) a forgácskidobó fedeléről
(15), helyezze az elszívófedelet (7) a kidobó fedelé-
re (15), és rögzítse azt a recés fejű anyával (15.2).
10.3 Munkadarabok nagyoló gyalulása (21 - 22.
ábra)
1.
Álljon a termékkel szemben.
2.
Állítsa be a gyalulási vastagságot a kézi kurblival
(17), és olvassa le az értéket a skálán (6.1).
HU | 173
