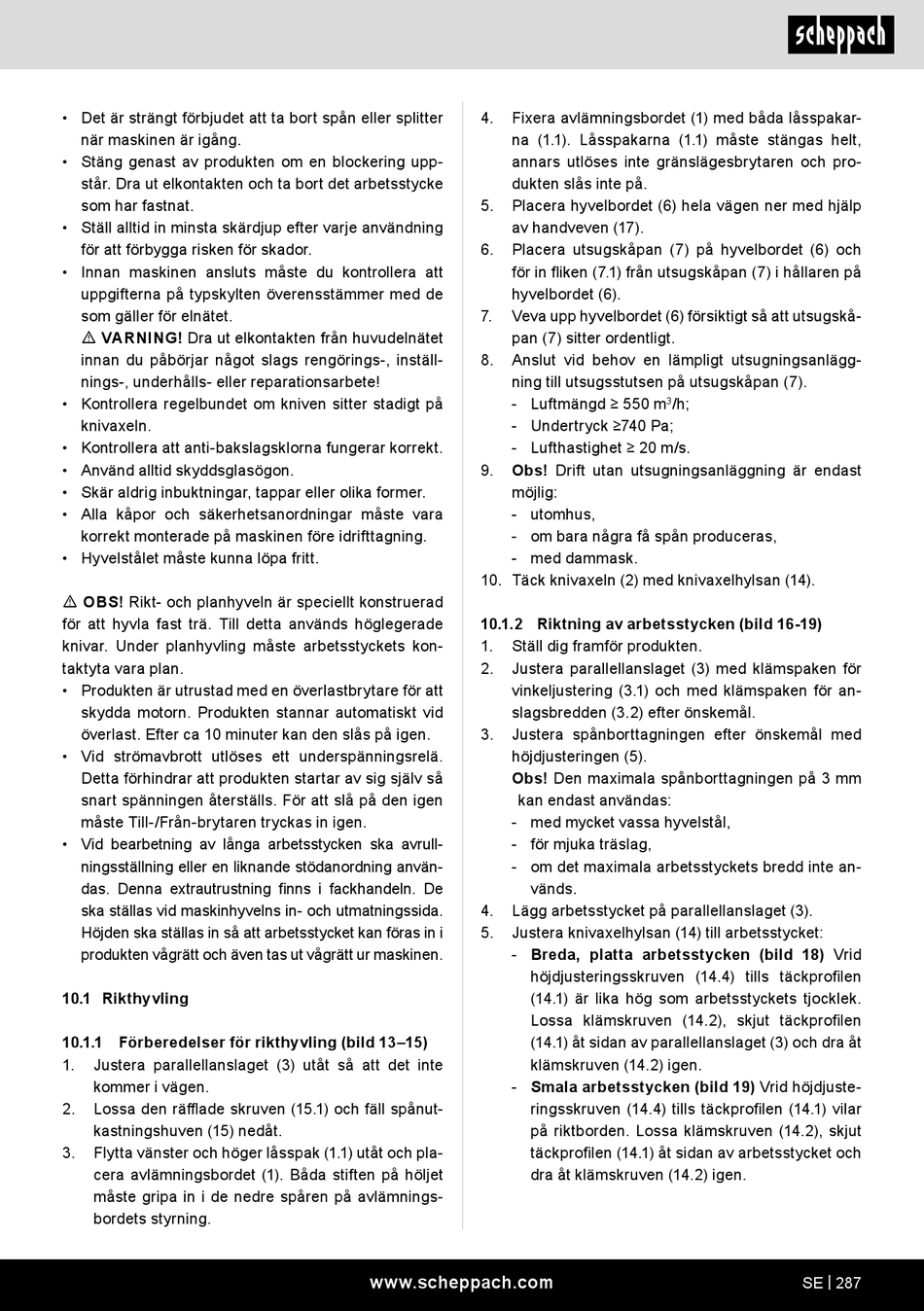

• Det är strängt förbjudet att ta bort spån eller splitter
när maskinen är igång.
• Stäng genast av produkten om en blockering upp-
står. Dra ut elkontakten och ta bort det arbetsstycke
som har fastnat.
• Ställ alltid in minsta skärdjup efter varje användning
för att förbygga risken för skador.
• Innan maskinen ansluts måste du kontrollera att
uppgifterna på typskylten överensstämmer med de
som gäller för elnätet.
m VARNING! Dra ut elkontakten från huvudelnätet
innan du påbörjar något slags rengörings-, inställ-
nings-, underhålls- eller reparationsarbete!
• Kontrollera regelbundet om kniven sitter stadigt på
knivaxeln.
• Kontrollera att anti-bakslagsklorna fungerar korrekt.
• Använd alltid skyddsglasögon.
• Skär aldrig inbuktningar, tappar eller olika former.
• Alla kåpor och säkerhetsanordningar måste vara
korrekt monterade på maskinen före idrifttagning.
• Hyvelstålet måste kunna löpa fritt.
m OBS! Rikt- och planhyveln är speciellt konstruerad
för att hyvla fast trä. Till detta används höglegerade
knivar. Under planhyvling måste arbetsstyckets kon-
taktyta vara plan.
• Produkten är utrustad med en överlastbrytare för att
skydda motorn. Produkten stannar automatiskt vid
överlast. Efter ca 10 minuter kan den slås på igen.
• Vid strömavbrott utlöses ett underspänningsrelä.
Detta förhindrar att produkten startar av sig själv så
snart spänningen återställs. För att slå på den igen
måste Till-/Från-brytaren tryckas in igen.
• Vid bearbetning av långa arbetsstycken ska avrull-
ningsställning eller en liknande stödanordning använ-
das. Denna extrautrustning finns i fackhandeln. De
ska ställas vid maskinhyvelns in- och utmatningssida.
Höjden ska ställas in så att arbetsstycket kan föras in i
produkten vågrätt och även tas ut vågrätt ur maskinen.
10.1 Rikthyvling
10.1.1 Förberedelser för rikthyvling (bild 13–15)
1.
Justera parallellanslaget (3) utåt så att det inte
kommer i vägen.
2.
Lossa den räfflade skruven (15.1) och fäll spånut-
kastningshuven (15) nedåt.
3.
Flytta vänster och höger låsspak (1.1) utåt och pla-
cera avlämningsbordet (1). Båda stiften på höljet
måste gripa in i de nedre spåren på avlämnings-
bordets styrning.
4.
Fixera avlämningsbordet (1) med båda låsspakar-
na (1.1). Låsspakarna (1.1) måste stängas helt,
annars utlöses inte gränslägesbrytaren och pro-
dukten slås inte på.
5.
Placera hyvelbordet (6) hela vägen ner med hjälp
av handveven (17).
6.
Placera utsugskåpan (7) på hyvelbordet (6) och
för in fliken (7.1) från utsugskåpan (7) i hållaren på
hyvelbordet (6).
7.
Veva upp hyvelbordet (6) försiktigt så att utsugskå-
pan (7) sitter ordentligt.
8.
Anslut vid behov en lämpligt utsugningsanlägg-
ning till utsugsstutsen på utsugskåpan (7).
- Luftmängd ≥ 550 m
- Undertryck ≥740 Pa;
- Lufthastighet ≥ 20 m/s.
9.
Obs! Drift utan utsugningsanläggning är endast
möjlig:
- utomhus,
- om bara några få spån produceras,
- med dammask.
10. Täck knivaxeln (2) med knivaxelhylsan (14).
10.1.2 Riktning av arbetsstycken (bild 16-19)
1.
Ställ dig framför produkten.
2.
Justera parallellanslaget (3) med klämspaken för
vinkeljustering (3.1) och med klämspaken för an-
slagsbredden (3.2) efter önskemål.
3.
Justera spånborttagningen efter önskemål med
höjdjusteringen (5).
Obs! Den maximala spånborttagningen på 3 mm
kan endast användas:
- med mycket vassa hyvelstål,
- för mjuka träslag,
- om det maximala arbetsstyckets bredd inte an-
vänds.
4.
Lägg arbetsstycket på parallellanslaget (3).
5.
Justera knivaxelhylsan (14) till arbetsstycket:
- Breda, platta arbetsstycken (bild 18) Vrid
höjdjusteringsskruven (14.4) tills täckprofilen
(14.1) är lika hög som arbetsstyckets tjocklek.
Lossa klämskruven (14.2), skjut täckprofilen
(14.1) åt sidan av parallellanslaget (3) och dra åt
klämskruven (14.2) igen.
- Smala arbetsstycken (bild 19) Vrid höjdjuste-
ringsskruven (14.4) tills täckprofilen (14.1) vilar
på riktborden. Lossa klämskruven (14.2), skjut
täckprofilen (14.1) åt sidan av arbetsstycket och
dra åt klämskruven (14.2) igen.
www.scheppach.com
/h;
3
SE | 287
