54/153
Bosch Rexroth AG
Erste Schritte - IndraLogic
Kontrolle der realen Ein-und
Ausgänge
Applikation stoppen
Aus Steuerung ausloggen
2.7
Visualisierung zum SPS-Programm erstellen
2.7.1
Visualisierung in IndraLogic
2.7.2
Erstellen einer neuen Visualisierung

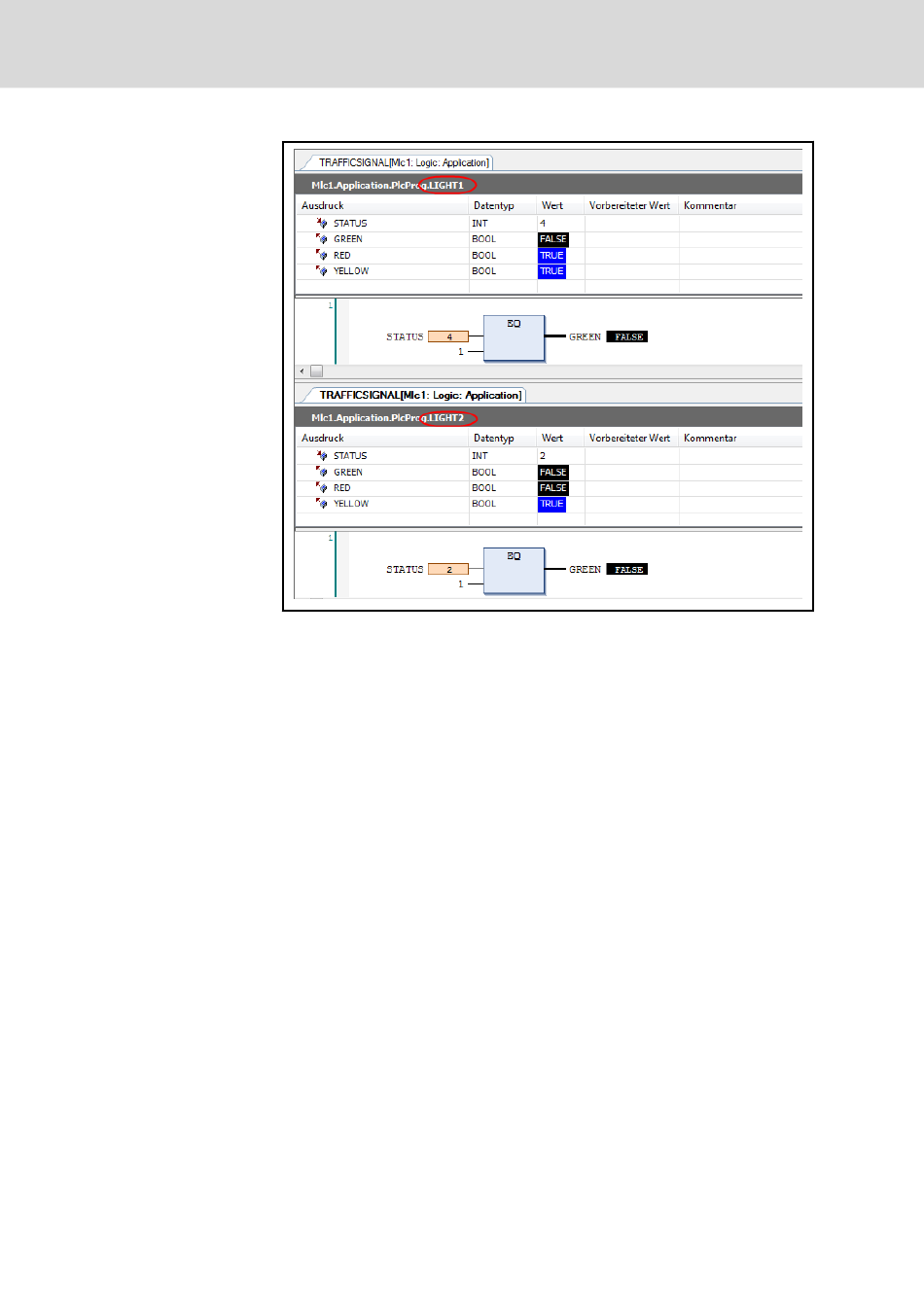

Abb.2-62:
Statusanzeige in den beiden FB-Instanzen von TRAFFICSIGNAL
Die Steuerungen IndraMotion MLC / IndraLogic XLC L45 und L65 besitzen
Onboard-Ausgänge, die den Adressen %QX0.0 ... %QX0.7 zugeordnet sind
(Mapping). Sie können an diesen Ausgängen zusätzlich den Ampelzyklus
verfolgen.
Um das SPS-Programm zu stoppen, wählen Sie in der IndraWorks-Menüleis‐
te Debuggen ▶ Stop.
Um sich aus der Steuerung auszuloggen, wählen Sie in der IndraWorks-Me‐
nüleiste Debuggen ▶ Ausloggen.
Mit der Visualisierung von IndraLogic können Sie dynamische Vorgänge
schnell und einfach visuell darstellen. Hierzu wird der Status der Variablen in
bestimmten zeitlichen Abständen abgefragt und die entsprechenden Grafike‐
lemente werden ihren Zuständen entsprechend dargestellt. Das in
gramm erstellen" auf Seite 18,
werden. Hierzu sollen nachfolgend zur programmierten Ampelanlage zwei
Ampeln und ein EIN-Schalter zwecks Visualisierung gezeichnet und ihren Zu‐
ständen entsprechend dargestellt werden.
Um eine neue Visualisierung zu erstellen, gehen Sie wie folgt vor:
1. Fügen Sie eine Visualisierung in die Applikation ein, indem Sie aus der
"Bibliothek (SPS Objekte/ VI Logic Objekte)" das Element "Visualisie‐
rung" in den Projektexplorer auf die Applikation ziehen.
Folgendes Fenster öffnet sich:
DOK-XLC***-F*STEP**V13-CO02-DE-P
Rexroth IndraLogic XLC 13VRS Die ersten Schritte
beschriebene SPS-Programm soll visualisiert
"SPS-Pro‐
