Bosch Rexroth AG
Erste Schritte - IndraLogic
"SEQUENCE" starten
Aus Steuerung ausloggen

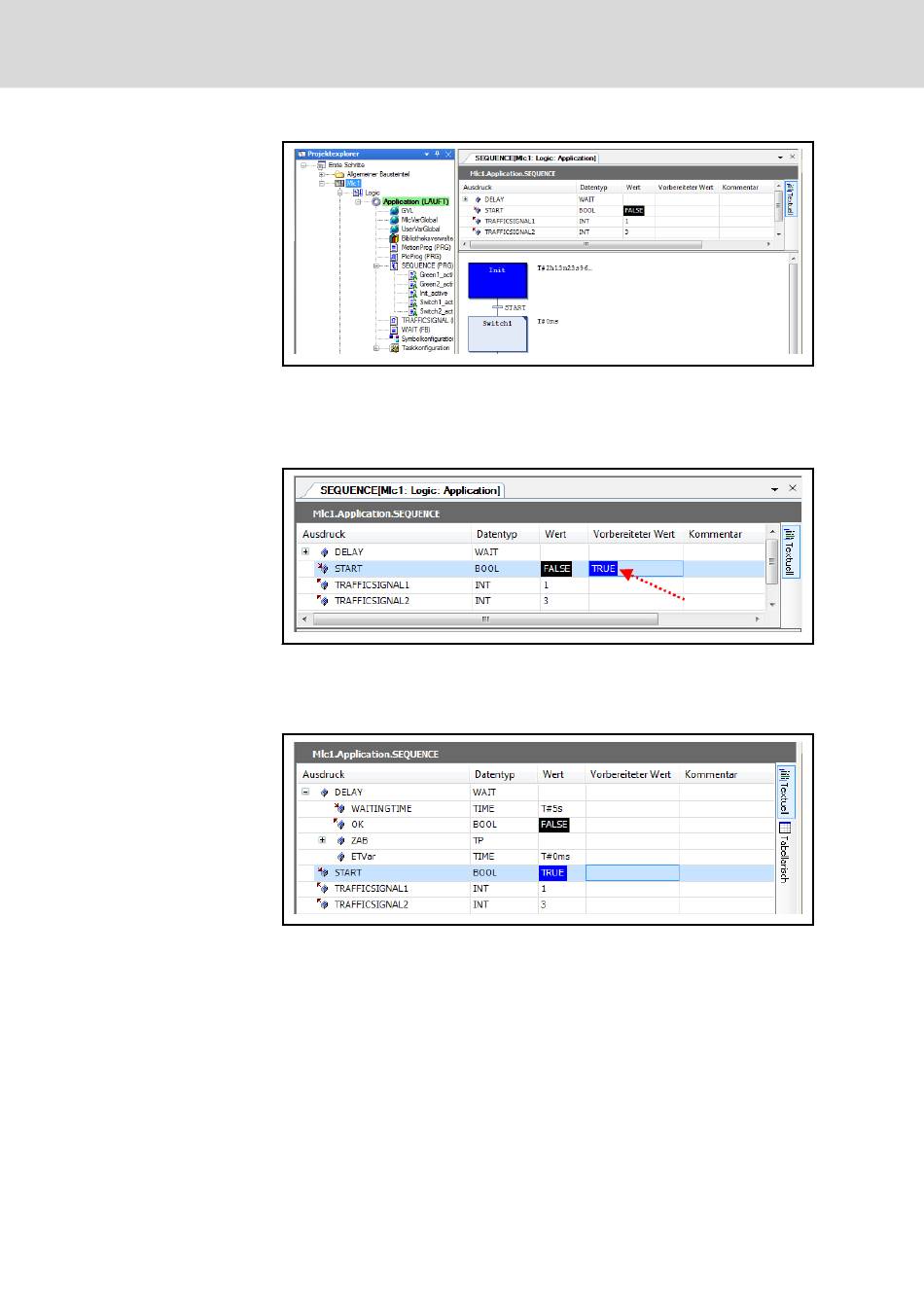

Abb.2-46:
In Steuerung eingeloggt – Applikation läuft
Öffnen Sie nun die POU "SEQUENCE". Im Online-Modus des Deklarations‐
teils sind die Variablen und ihre aktuellen Werte zu sehen. Klicken Sie im De‐
klarationsteil in der Zeile bei der Variablen "START" in die Spalte "Vorbereite‐
ter Wert" bis "TRUE" erscheint.
Abb.2-47:
Deklarationsteil POU "SEQUENCE" online
Wählen Sie in der IndraWorks-Menüleiste Debuggen ▶ Werte schreiben
(<Strg>+<F7>).
Die Variable "START" wird auf "TRUE" gesetzt.
Abb.2-48:
Deklarationsteil POU "SEQUENCE" online
Die einzelnen Schritte und Transitionen der POU "SEQUENCE" werden ab‐
gearbeitet. Am Ende erfolgt der Rücksprung zu Schritt "Switch1".
Die Werte für die Variable "START" werden später in der POU "PlcProg" ge‐
setzt.
Bevor Sie sich aus der Steuerung ausloggen, stoppen Sie die Applikation.
Um die Applikation zu stoppen, klicken Sie mit der rechten Maustaste auf die
Applikation und wählen Sie im Kontextmenü Stop oder in der IndraWorks-
Menüleiste Debuggen ▶ Stop.
Die Applikation wird auf der Steuerung gestoppt.
Loggen Sie sich jetzt aus, indem Sie in der IndraWorks-Menüleiste Debug‐
gen ▶ Ausloggen auswählen.
DOK-XLC***-F*STEP**V13-CO02-DE-P
Rexroth IndraLogic XLC 13VRS Die ersten Schritte
