Auswahl der Neuen Variablen
Menü zum Steuern der Trace-
Aufzeichnung:

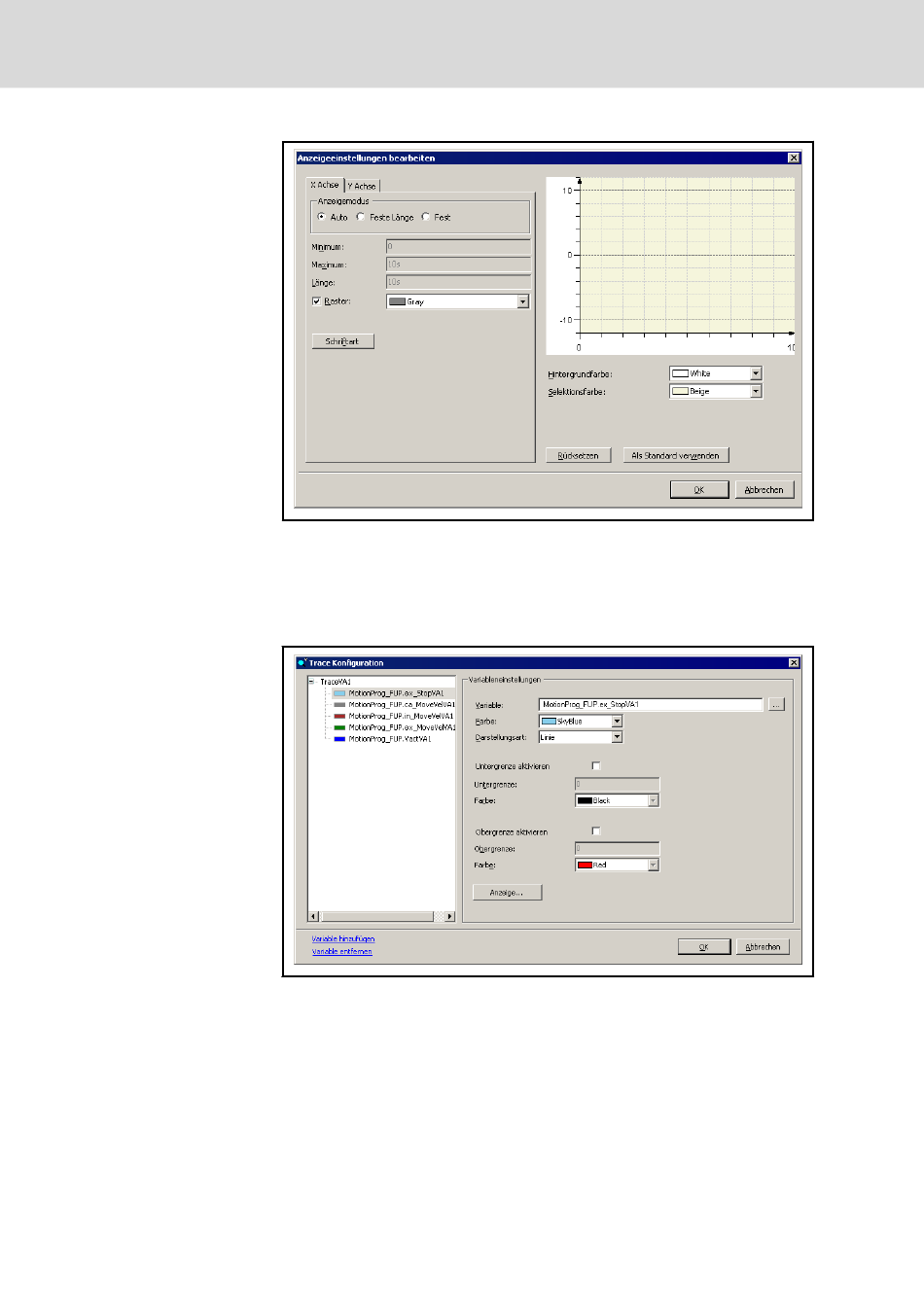

Abb.3-41:
Dialog: Anzeigeeinstellungen
Anzuwählen ist Auto, hierbei wird ein Fenster der Länge 10s über den Kur‐
venzug gelegt. Die Skaleneinteilung wird dabei im 1s Raster mit einer Ska‐
lenunterteilung von 1s vorgenommen.
Nun sind die gewünschten Variablen zu benennen und ihr Erscheinungsbild
einzustellen.
Abb.3-42:
Dialog: Anlegen von neuen Variablen und Festlegung des Erschei‐
nungsbildes
Farbe und Darstellungsart beziehen sich auf den Kurvenverlauf der Variab‐
len.
Zusätzlich können bei jeweils aktivierter Grenze die Teile des Kurvenzuges,
die einen Minimalwert unter- bzw. einen Maximalwert überschreiten, farblich
gegen den übrigen Kurvenzug abgesetzt werden.
Das Kontextmenü erscheint, wenn mit der Rechten-Maus-Taste in den linken
Teil des Trace-Fensters geklickt wird.
DOK-XLC***-F*STEP**V13-CO02-DE-P
Rexroth IndraLogic XLC 13VRS Die ersten Schritte
