DOK-XLC***-F*STEP**V13-CO02-DE-P
Rexroth IndraLogic XLC 13VRS Die ersten Schritte
FlexProfile, Datenübergabe in ST
Bei der Bereitstellung des Datensatzes wird zunächst die Variable "profileA‐
xis" deklariert.
Danach werden ihre Strukturelemente mit den gewünschten Werten belegt.
Die Auflistung der Strukturelemente kann dem Bibliotheksverwalter entnom‐
men werden (ML_Base_xxx_yyy ▶ Data Types ▶ Flex Structs ▶ MB_PROFI‐
LE_STEP)
.
2)

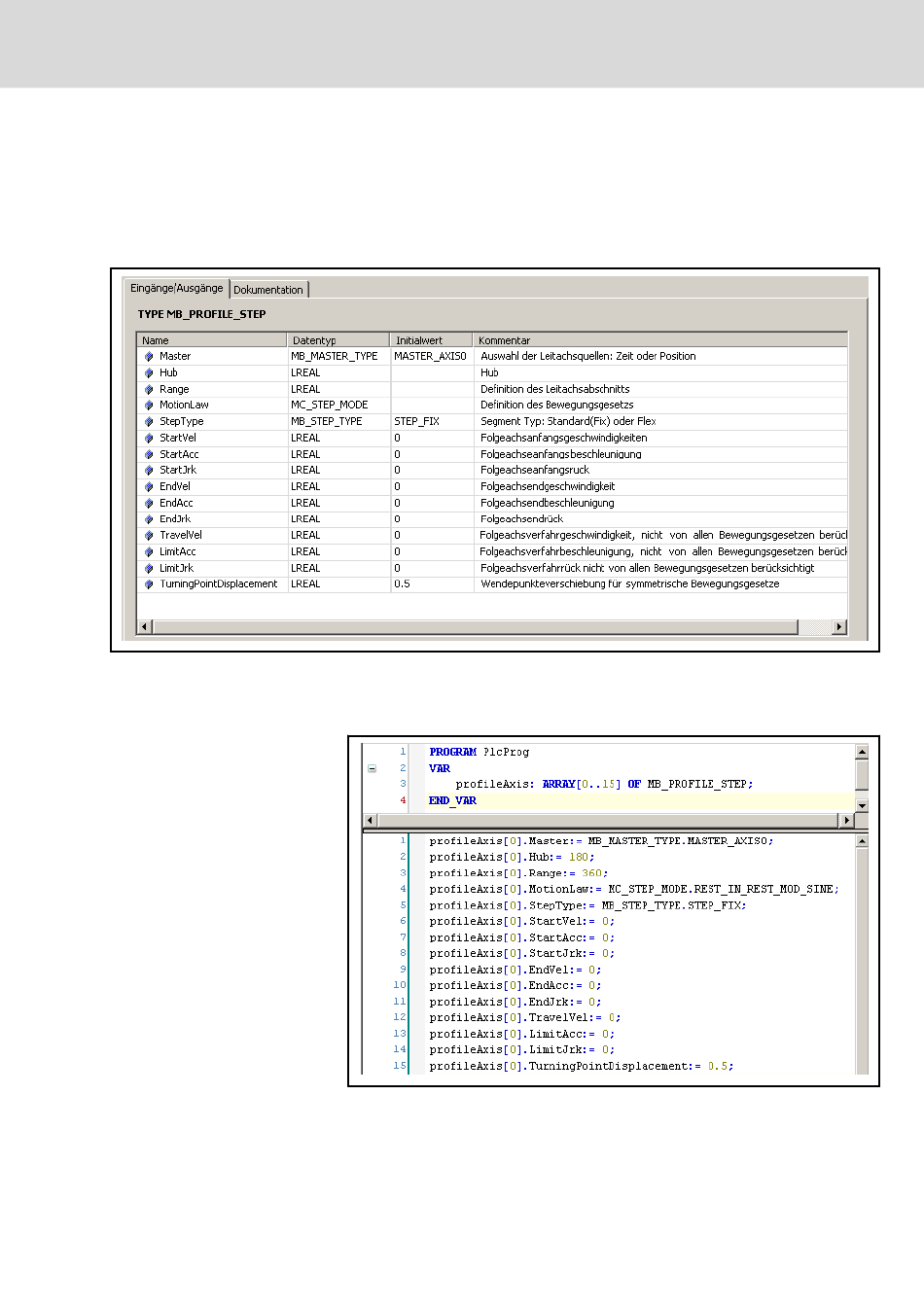

Abb.4-6:
Beschreibung der Struktur MB_PROFILE_STEP in Bibliotheksverwal‐
ter
Nutzen Sie zur Eingabe den "."-Operator mit nachfolgender Intellisense-
Funktion.
Abb.4-7:
Datensatz "profileAxis" mit Wertezuordnung in ST
ML_Base_xxx_yyy: xxx steht für XLC oder MLC; yyy steht für L25, L45 oder L65
2)
Bosch Rexroth AG
137/153
Erste Schritte - FlexProfile
