Drittes Netzwerk editieren

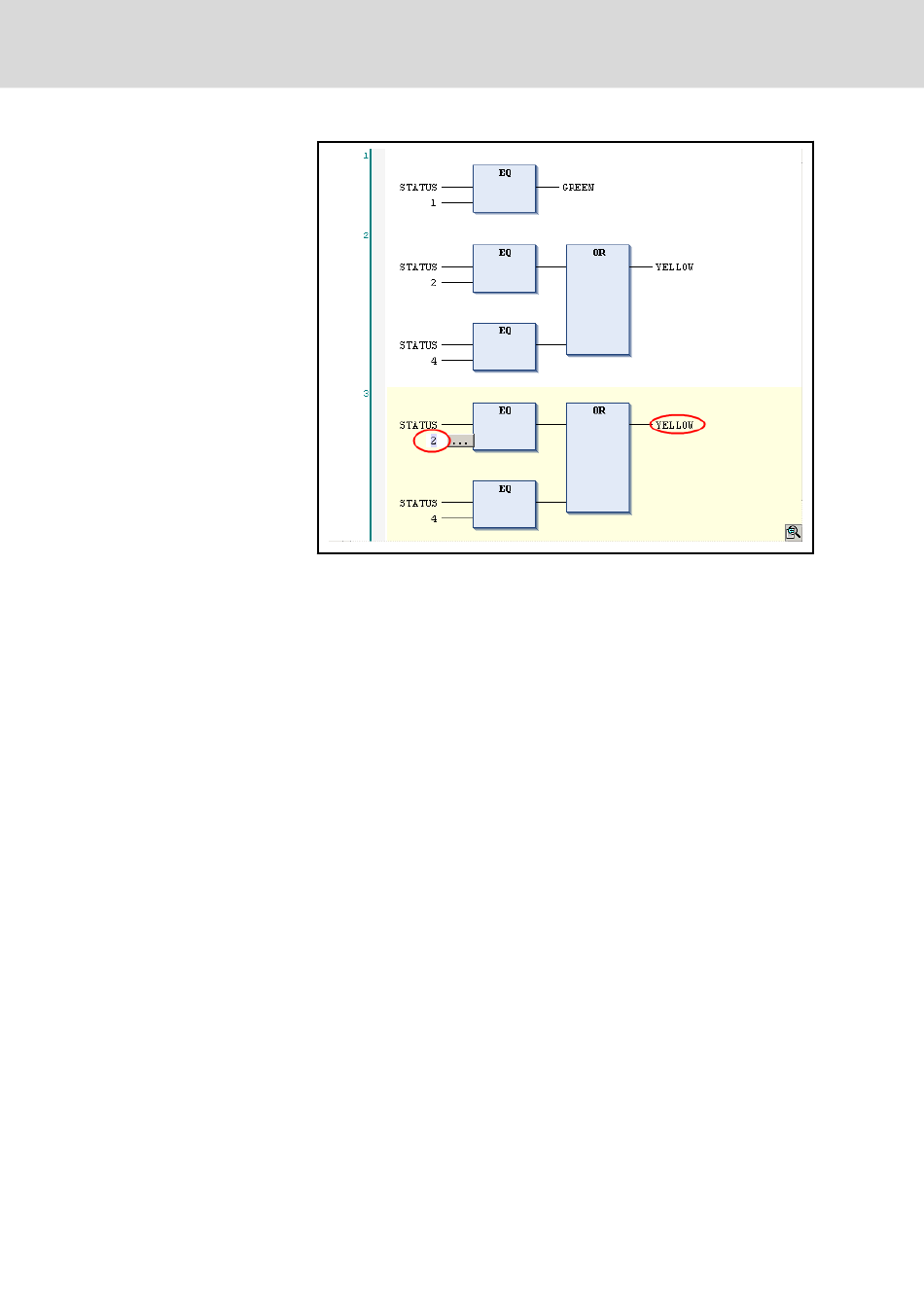

Abb.2-23:
Drittes Netzwerk durch Kopie eingefügt
Um das dritte Netzwerk zu editieren, gehen Sie folgendermaßen vor:
1.
Selektieren Sie in Netzwerk 3 am oberen "EQ-Baustein" den unteren
Eingang mit "2".
2.
Klicken Sie mit der linken Maustaste auf die "2" und geben Sie "3" ein.
3.
Klicken Sie nun mit der linken Maustaste am Ausgang des Bausteins
"OR" auf die Variablenzuweisung "YELLOW" und geben Sie "RED" ein.
4.
Komplettieren Sie den Eintrag im Fenster zur Deklaration der Variablen
"RED".
Im Deklarationsteil des Funktionsbausteines erscheint im Bereich
"VAR_OUTPUT...END_VAR" die Deklarationszeile RED: BOOL;.
Der erste Baustein POU "TRAFFICSIGNAL" ist nun fertiggestellt:
