Bosch Rexroth AG
Erste Schritte - IndraLogic
Applikation stoppen
Aus Steuerung ausloggen
2.6.8
Testen der Applikation auf der Steuerung
Simulationsmodus deaktivieren
1.
Öffnen Sie durch einen Doppelklick auf die "GVL" im Projektexplorer die
"Globale Variablen Liste".

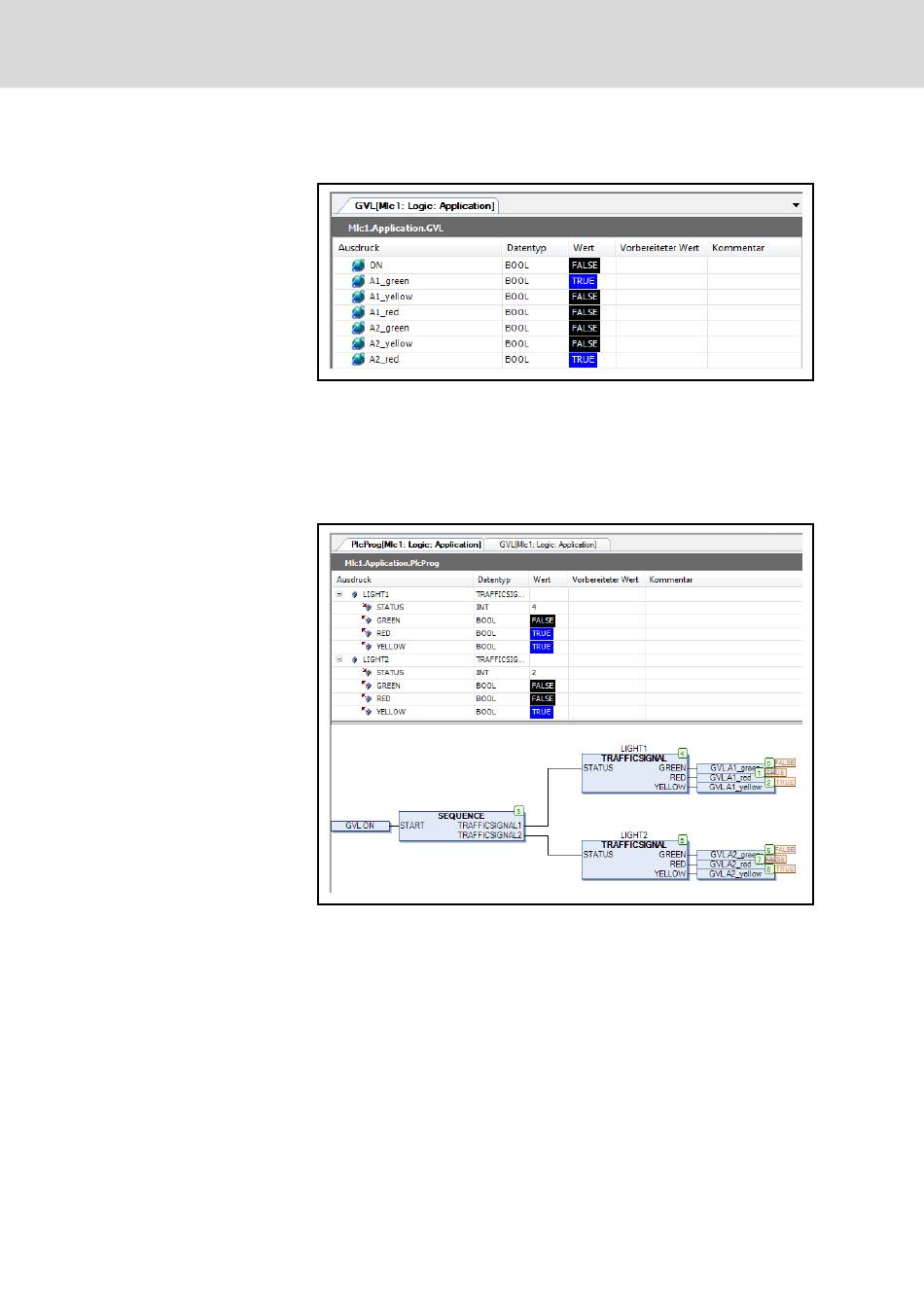

Abb.2-59:
"GVL" online
2.
Klicken Sie bei der Variablen "ON" in die Spalte "Vorbereiteter Wert", so
dass in dieser Spalte "TRUE" erscheint.
3.
Um den Wert auf die Steuerung zu schreiben, klicken Sie in der
IndraWorks-Menüleiste auf Debuggen ▶ Werte schreiben.
Der Ampelzyklus wird nun durchlaufen. Im Baustein "PlcProg" können
Sie den Ampelzyklus beobachten.
Abb.2-60:
Programm "PlcProg" online
Um das SPS-Programm zu stoppen, wählen Sie in der IndraWorks-Menüleis‐
te Debuggen ▶ Stop.
Um sich aus der Steuerung auszuloggen, wählen Sie in der IndraWorks-Me‐
nüleiste Debuggen ▶ Ausloggen.
Falls vorhanden, soll die Applikation in einer Steuerung getestet werden.
Dazu müssen die
Kommunikationseinstellungen im Projekt auf Seite 14,
der gewünschten Steuerung übereinstimmen.
Beenden Sie den Simulationsmodus, indem Sie im "Projektexplorer" auf die
Steuerung "Mlc1" mit einem Klick auf die rechte Maustaste das Kontextmenü
DOK-XLC***-F*STEP**V13-CO02-DE-P
Rexroth IndraLogic XLC 13VRS Die ersten Schritte
