DOK-XLC***-F*STEP**V13-CO02-DE-P
Rexroth IndraLogic XLC 13VRS Die ersten Schritte
Funktionsbaustein "WAIT" in "ST" editieren
Öffnen der POU
Variablen deklarieren und
vorbelegen

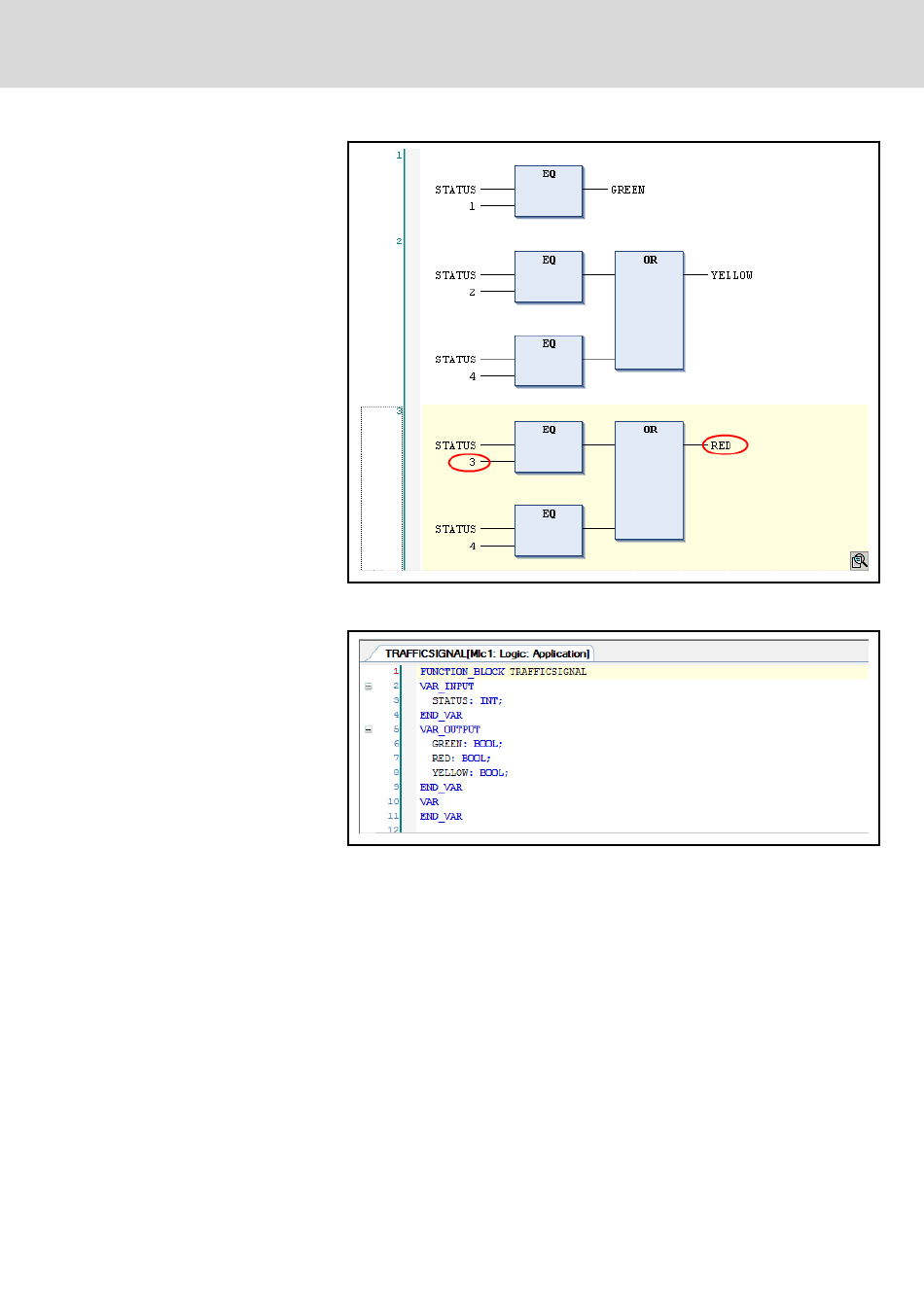

Abb.2-24:
POU "TRAFFICSIGNAL" fertiggestellt
Beiläufig zur Implementation ist der Deklarationsteil entstanden:
Abb.2-25:
Deklarationsteil des FBs "TRAFFICSIGNAL"
Öffnen Sie die POU "WAIT" durch Doppelklick auf das Objekt im Projektnavi‐
gator:
Der Baustein "WAIT" erhält als Eingangsvariable eine Variable "WAITING‐
TIME" vom Typ "TIME". Als Ausgabe liefert der Baustein "WAIT" eine Variab‐
le "OK" vom Datentyp "BOOL".
Benötigt wird eine Instanz des Bausteins "TP" ZAB: TP;.
Die aktuelle Zeit des Bausteines soll auf die Variable ETVar: TIME; ge‐
schrieben werden.
Bosch Rexroth AG
29/153
Erste Schritte - IndraLogic
