Rexroth IndraLogic XLC 13VRS Die ersten Schritte
Die Ampel einschalten und Ampel‐
zyklus beobachten
Applikation stoppen
Aus Steuerung ausloggen
Nach dem Starten der Applikation ist die "LIGHT1" im Zustand "Grün" und
die "LIGHT2" im Zustand "Rot". Die Ampel muss eingeschalten werden, da‐
mit der Ampelzyklus durchlaufen wird. Um die Ampel einzuschalten, gehen
Sie wie folgt vor:
1.
Öffnen Sie durch einen Doppelklick auf die "GVL" im Projektexplorer die
"Globale Variablen Liste".

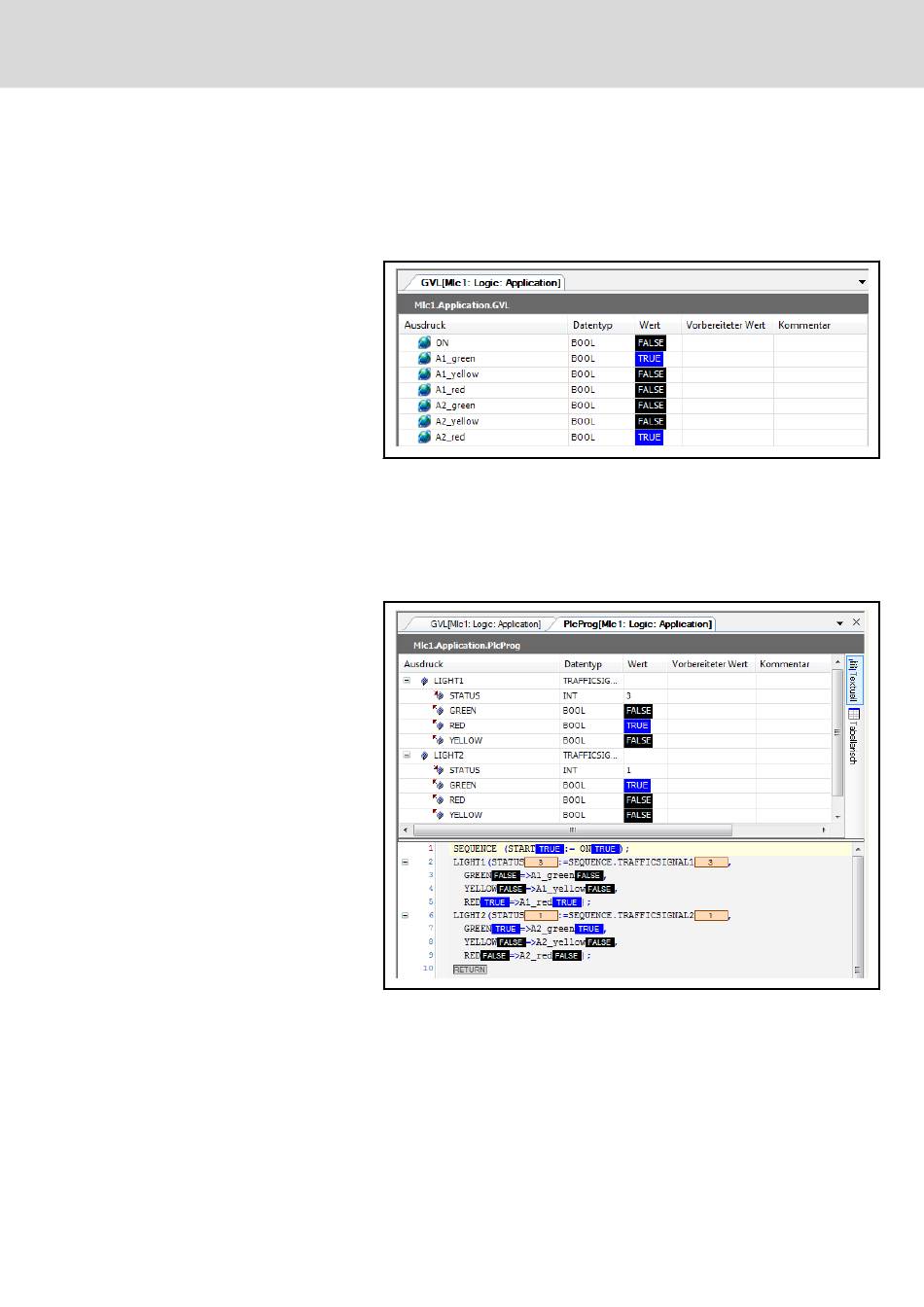

Abb.2-51:
"GVL" online
2.
Klicken Sie bei der Variablen "ON" in die Spalte "Vorbereiteter Wert", so
dass in dieser Spalte "TRUE" erscheint.
3.
Um den Wert auf die Steuerung zu schreiben, wählen Sie in der
IndraWorks-Menüleiste Debuggen ▶ Werte schreiben.
Der Ampelzyklus wird nun durchlaufen. Im Baustein "PlcProg" können
Sie den Ampelzyklus beobachten.
Abb.2-52:
Programm "PLCProg" online
Um das SPS-Programm zu stoppen, wählen Sie in der IndraWorks-Menüleis‐
te Debuggen ▶ Stop.
Um sich aus der Steuerung auszuloggen, wählen Sie in der IndraWorks-Me‐
nüleiste Debuggen ▶ Ausloggen.
