Erste Schritte - IndraLogic
EIN-Schalter einfügen und editieren
Element "Schaltfläche" einfügen
Element "Schaltfläche" Position
ändern
Element "Schaltfläche"
Eigenschaften ändern

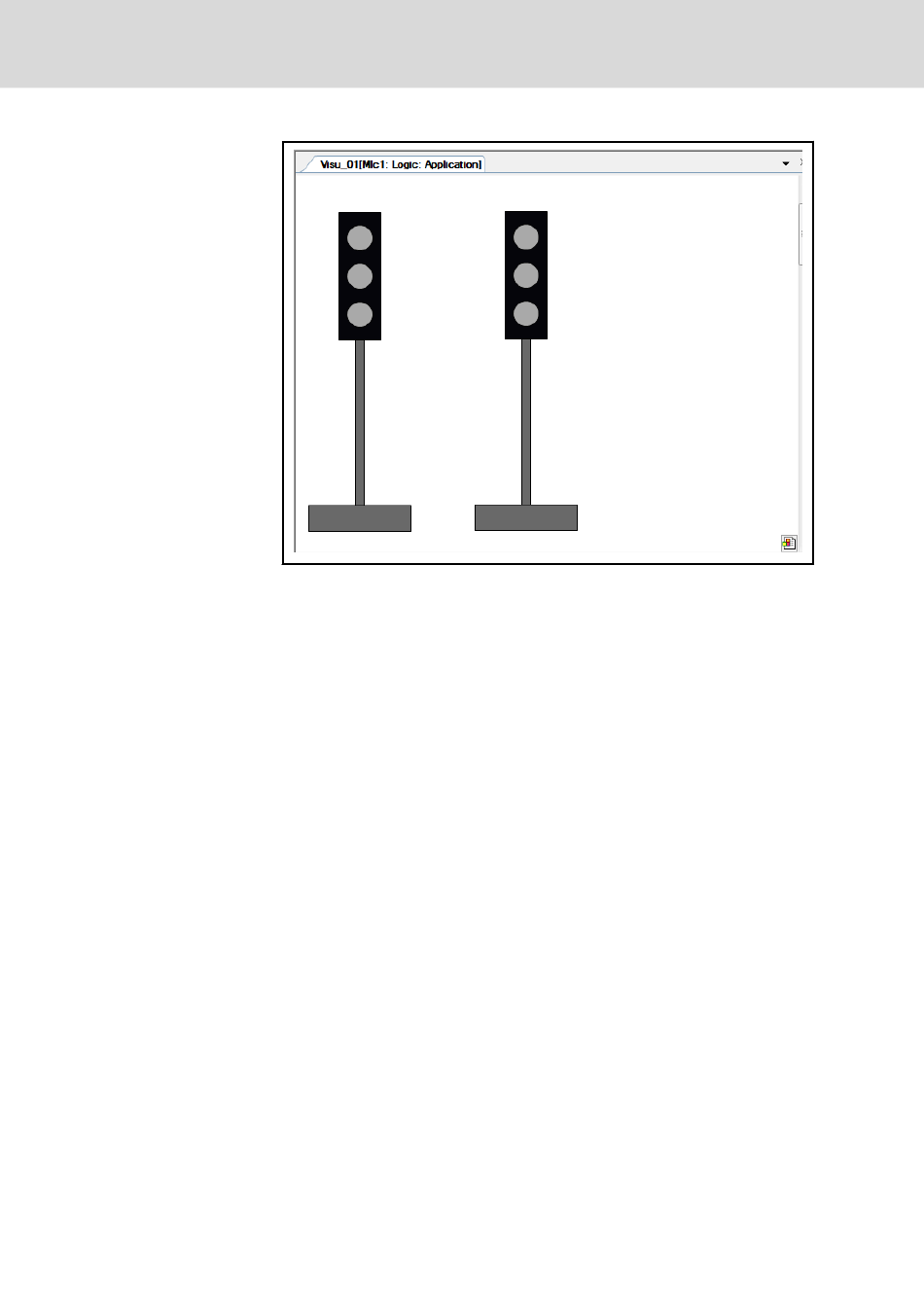

Abb.2-70:
Zwei Ampeln
Sie müssen noch die Variablen für die Umschaltung der verschiedenen Am‐
pelphasen anpassen. Ändern Sie die Variablen im Fenster "Eigenschaften"
bei "Farbumschlag" entsprechend ab.
"GVL.A1_red" wird zu "GVL.A2_red",
"GVL.A1_yellow" wird zu "GVL.A2_yellow" und
"GVL.A1_green" wird zu "GVL.A2_green".
Die Ampel soll zu Beginn eingeschaltet werden können. Hierzu soll ein
"Schaltfläche" eingefügt werden:
1.
Wählen Sie aus dem Fenster Werkzeuge ▶ Allgemeine Steuerelemente
das Element "Schaltfläche" aus.
2.
Klicken Sie in einen freien Bereich des Visualisierungseditors damit das
Element "Schaltfläche" eingefügt wird.
1.
Um die Position zu verändern, wählen Sie im Fenster "Eigenschaften"
unter der Eigenschaft "Position" für (X, Y)= (130, 55).
2.
Um die Form zu verändern, wählen Sie im Fenster "Eigenschaften" un‐
ter der Eigenschaft "Position" für (Breite, Höhe)= (70, 40).
3.
Um den Mittelpunkt zu verändern, wählen Sie unter Eigenschaft "Zent‐
rum" und für (X, Y)= (165, 75).
1.
Unter der Eigenschaft "Texte" und "Text" geben Sie "EIN" ein.
2.
Unter der Eigenschaft "Eingabekonfiguration", "OnMouseClick" klicken
Sie auf "Konfigurieren"
Das Fenster "Eingabekonfiguration" öffnet sich.
3.
Markieren Sie im Fenster "Eingabekonfiguration" im linken Fensterbe‐
reich "Variable umschalten" und betätigen Sie die Schaltfläche >.
