Aufgabe von "SEQUENCE"
Funktionsbaustein "TRAFFICSIGNAL" in "FUP" einfügen
Aufgabe von "TRAFFICSIGNAL"

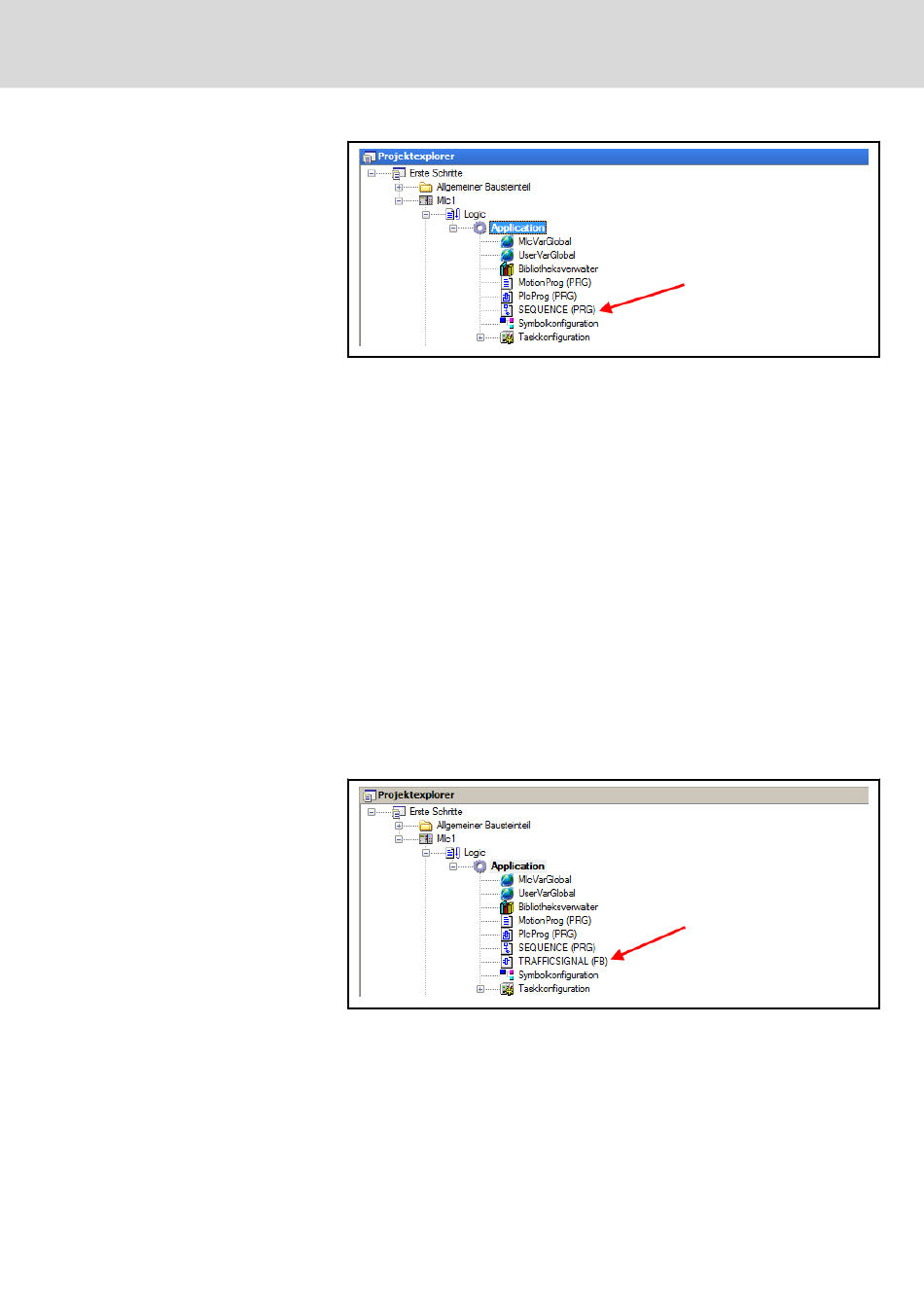

Abb.2-14:
Programm "SEQUENCE" als Teil der Applikation
Im Programm "SEQUENCE" wird der Ablauf der Ansteuerungsphasen der
Ampel programmiert. Hierbei wird z.B. der Baustein "WAIT" aufgerufen oder
Werte für die einzelnen Ampelphasen im Baustein "TRAFFICSIGNAL" ge‐
speichert, so dass das richtige Ampellicht zur richtigen Zeit und mit der ge‐
wünschten Dauer leuchtet.
Markieren Sie "Application" und öffnen Sie mit der rechten Maustaste das
Kontextmenü des Knotens. Wählen Sie aus dem Kontextmenü Hinzufü‐
gen ▶ POU.
Der Dialog "Objekt hinzufügen" wird geöffnet. Im Dialog "Objekt hinzufügen"
nehmen Sie folgende Einstellungen vor:
1. Geben Sie der POU im Eingabefeld "Name:" den Namen "TRAFFIC‐
SIGNAL".
2. Wählen Sie unter "Typ:" im Auswahlbereich "Funktionsblock" und als
"Implementationssprache:"
(FUP)" aus.
3. Bestätigen Sie die Eingaben mit Fertigstellen.
Die POU "TRAFFICSIGNAL" vom Typ "Funktionsblock" erscheint nun im
Projektbaum unter der Applikation.
Abb.2-15:
Funktionsbaustein "TRAFFICSIGNAL" als Teil der Applikation
Im Funktionsbaustein "TRAFFICSIGNAL" werden die einzelnen Ampelpha‐
sen den Ampellampen zugeordnet. Die rote Lampe der Ampel leuchtet bei
der roten Ampelphase oder bei der gelb-roten Ampelphase. Die gelbe Lampe
leuchtet bei der gelben Ampelphase oder bei der gelb-roten Ampelphase. Die
grüne Lampe leuchtet bei der grünen Ampelphase. Siehe auch nachfolgende
Tabelle.
