Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
8

Inbetriebnahme

8.1 Systemübersicht
1 Steuerung (Sollwerte: s
p = Druck, Q
cmd
2 Antriebsregelgerät
3 Motor
4 Pumpe
3 + 4 Motor-Pumpen-Einheit
5 Hydraulikanlage
6 Druckmessumformer (p
7 Geber (n
act

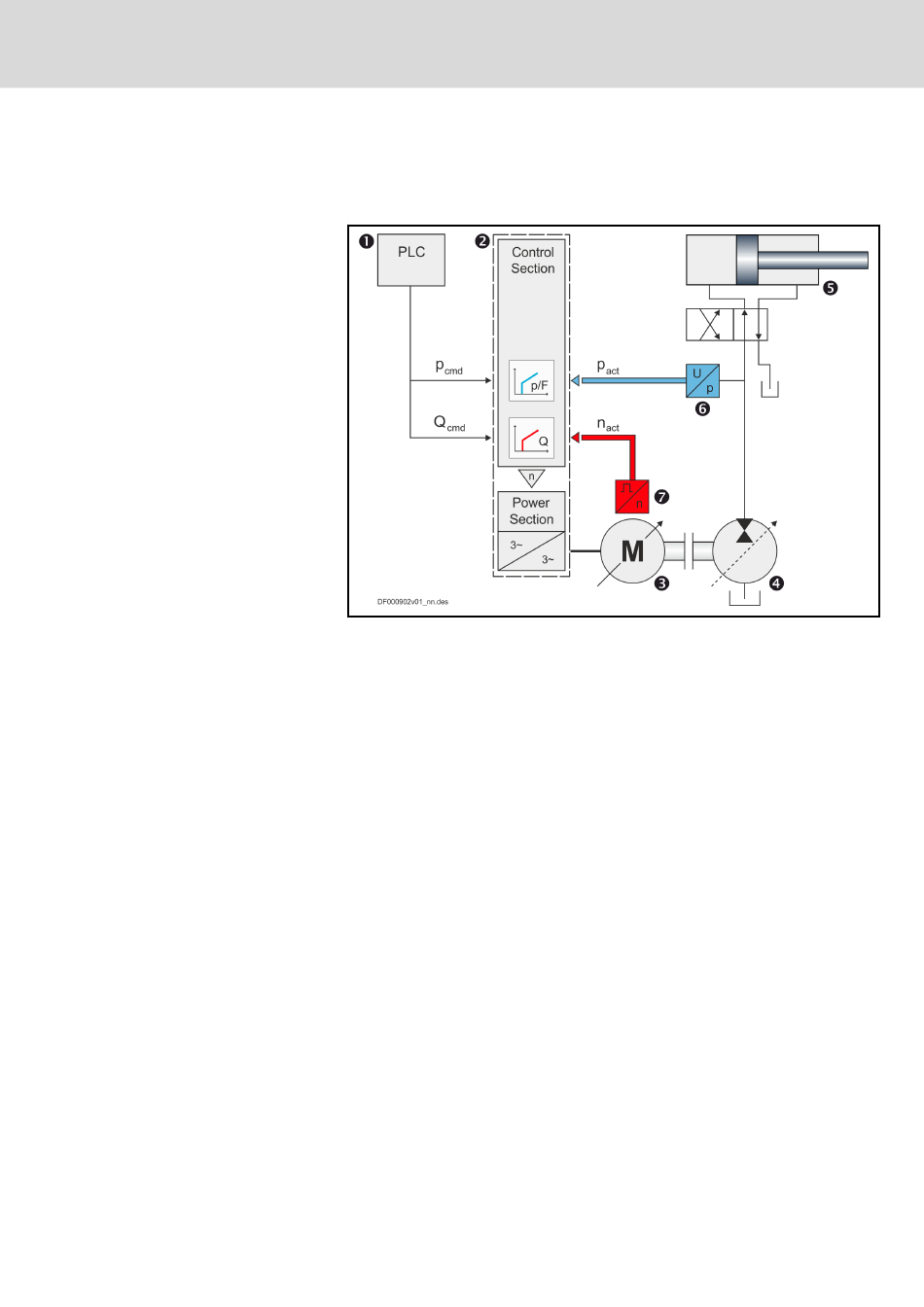

Abb. 8-1: Systemübersicht
Bosch Rexroth AG
= Lage des Hydraulikzylinders,
cmd
= Volumenstrom)
cmd
= Druck-Istwert)
act
= Drehzahl-Istwert; nur relevant für SvP-Systeme)
59/77
