KAPITEL 3: Messung und Einstellung
3.3 Erläuterung der grundlegenden Bedienbildschirme
Im Folgenden werden die grundlegenden Bedienbildschirme beschrieben, wie der Bildschirm für die numerische Eingaben und
der Bildschirm für die Dateifunktionen. Diese Bildschirme werden an verschiedenen Stellen des Einstellungsmenüs angezeigt,
etwa für die Eingabe von numerischen Werten und von Text.

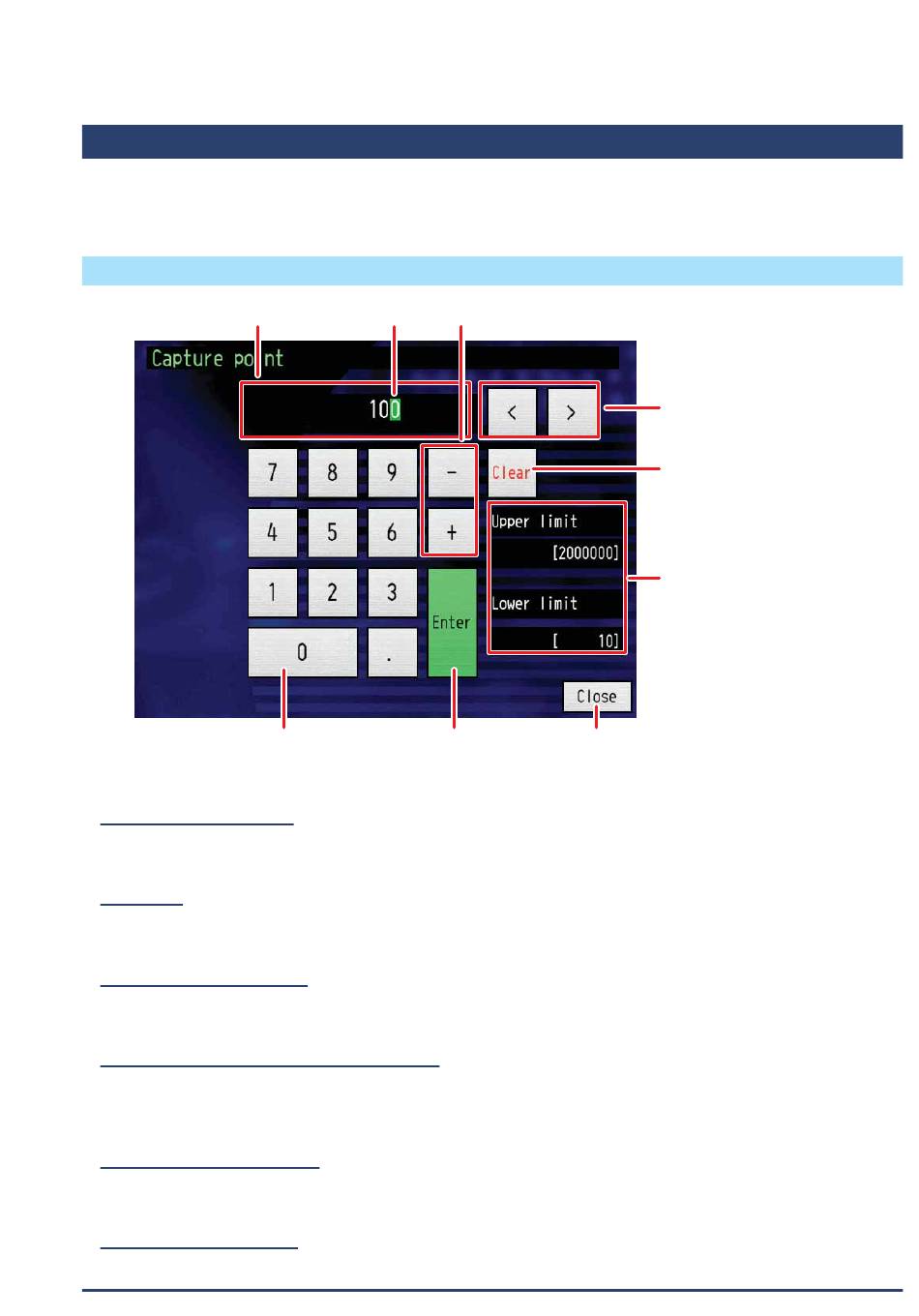

(1) Numerische Eingabe

1. Numerische Anzeige
1. Numerische Anzeige
Hier werden die eingegebenen Werte angezeigt.
2. Cursor
Das grüne Rechteck ist der Cursor zur Anzeige der aktuellen Eingabeposition.
3. Schaltflächen + und −
Zum Ändern des Plus-/Minusvorzeichens eines numerischen Wertes.
4. Schaltflächen zur Cursorverschiebung
Der Cursor kann nach links und rechts bewegt werden. Über diese Schaltflächen kann der Cursor zu der Position bewegt
werden, die Sie korrigieren möchten – zum Ändern des Wertes drücken Sie die entsprechende numerische Taste.
5. Schaltfläche „ Löschen"
Der eingegebene Wert wird auf Null gesetzt.
6. Informationsanzeige
In diesem Feld werden Informationen wie z.B. obere und untere Grenze angezeigt.
3-22
2. Cursor
9. Zahlenfelder
8. Schaltfläche
3. Schaltflächen + und −
„
Enter" 7. Schaltfläche
4. Schaltflächen zur
Cursorverschiebung
„
5. Schaltfläche Löschen"
6. Informationsanzeige
„
Schließen"
