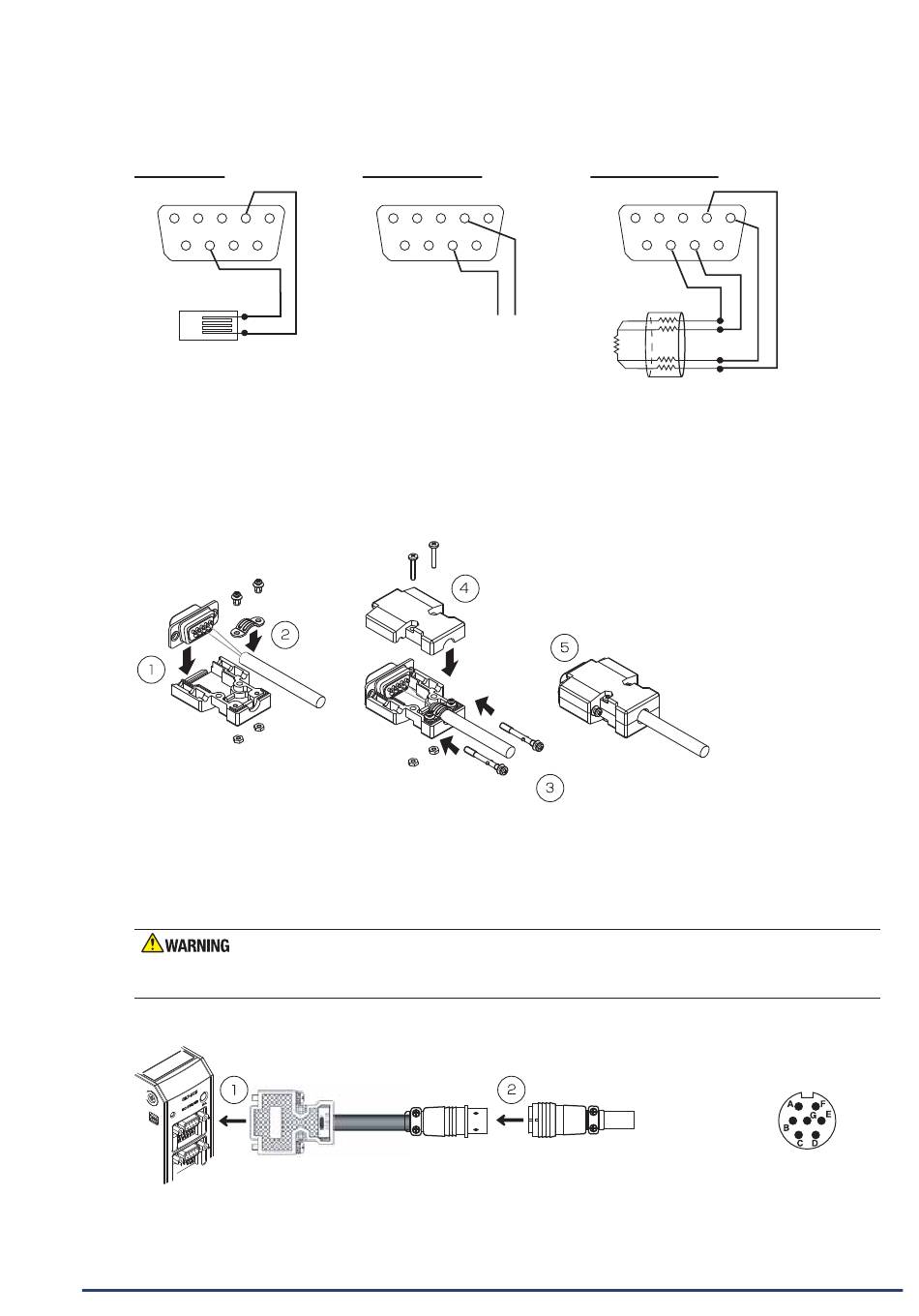

(2) Hier wird beschrieben wie das Eingangssignalkabel mit dem mitgelieferten DSUB-Stecker verbunden wird:
DMS-Eingang
5 4 3 2 1
9 8 7 6
B+
2-Leiter, 1/4-Brücke
Zusammenbau des DSUB-Steckers (Standardzubehör)
1 Montieren Sie das DSUB-Steckerbauteil in das Unterteil des Steckergehäuses.
2 Befestigen Sie das Kabel mit der Kabelklemme und zwei Schrauben.
3 Legen Sie die zwei DSUB-Befestigungsschrauben in das Gehäuse.
4 Montieren Sie das Oberteil des Steckergehäuses und sichern Sie es mit zwei Schrauben.
5 Verbinden Sie den zusammengebauten DSUB-Stecker mit diesem Modul.
Ziehen Sie die Schrauben nicht zu fest an, wenn Sie den Stecker anschließen, um eine Beschädigung des DSUB-Steckers zu
vermeiden. (empfohlenes Anzugsdrehmoment: max. 0,39 Nm)
(3) Dieser Abschnitt beschreibt wie das Konvertierungskabel und der DMS-Sensor verbunden werden.
1 Verbinden Sie das Konvertierungskabel mit dem DMS-Modul.
2 Verbinden Sie den DMS-Sensor mit dem Konvertierungskabel.
* Bitte verwenden Sie den NDIS-Stecker hergestellt von Tajimi, der PRC03-12A10-7M10.5 entspricht.
Spannungseingang
5 4 3 2
9 8 7
IN-
IN+
IN+: höheres Potential
IN–: niedrigeres Potential
KAPITEL 2: Prüfung und Vorbereitung
Widerstandseingang
1 5
6 9
IN-
r
Spannung
r
R
r
r
Wenn wie in Abbildung oben gezeigt, der Widerstand
gemessen wird, benutzen Sie den folgenden 4-Leiter
zur Verdrahtung oder schließen Sie (1) und (2) sowie (7)
und (8) kurz.
DMS-Sensor/
Beschleunigungsaufnehmer/
Kraftaufnehmer, etc.
4 3 2 1
8 7 6
B+
IN+
B-
IN-
NDIS Pin-Ausgang
