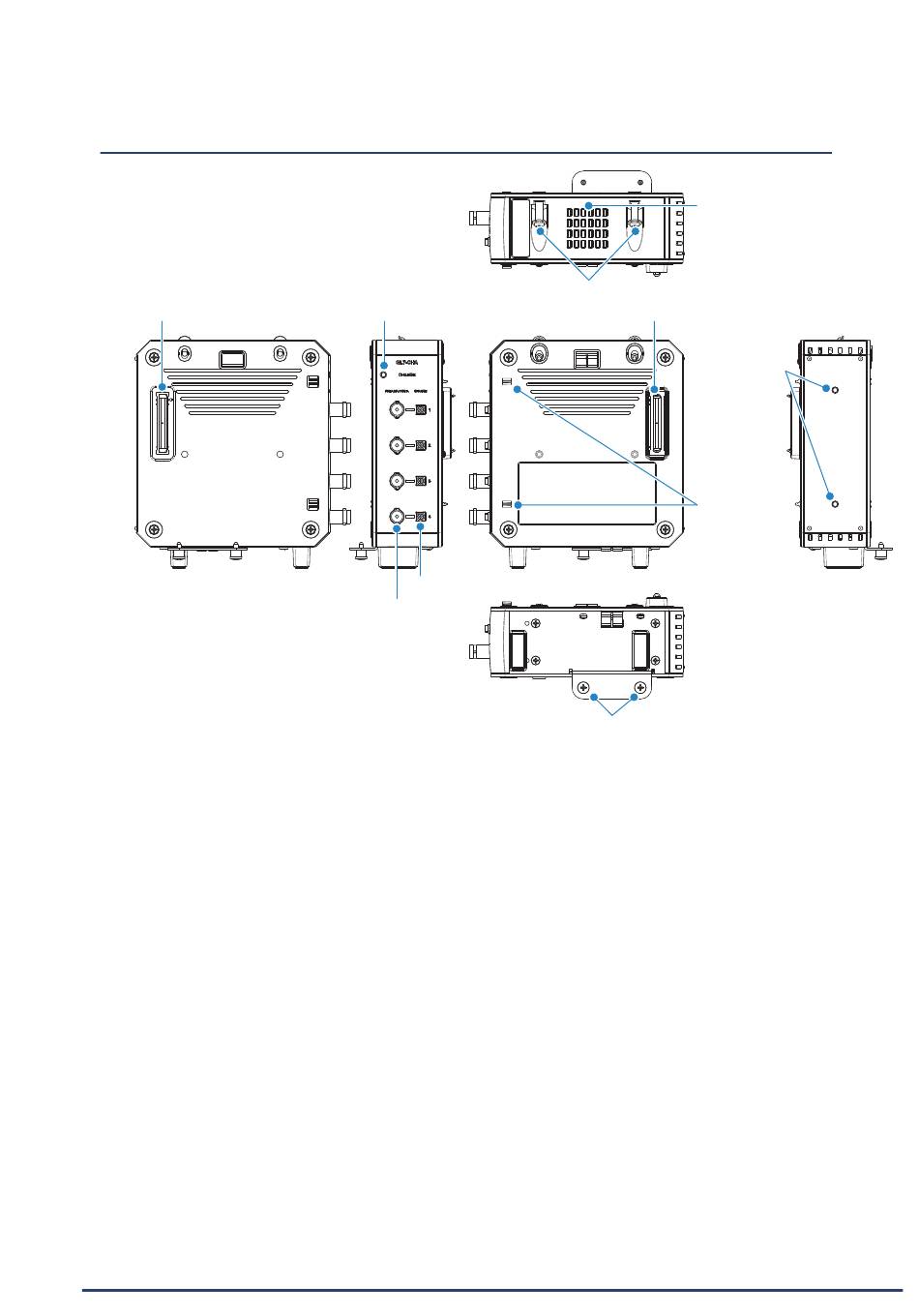

Vibrationsmodul für IEPE-Aufnehmer und Aufnehmer mit Ladungsausgang (GL7-CHA): Optional
1. Modul-Steckverbindung
9. Eingangsklemmen für Spannung/IEPE
(Integrated Electric Piezo Electric)
1. Modul-Steckverbindung ......................... Anschluss für die Verbindung zum nächsten Modul.
2. Modul-Steckverbindung ........................ Anschluss für die Verbindung zur GL7000-Zentraleinheit oder zum vorhergehenden
3. Modul-Halteschraube (oben) ............... Befestigungsschraube für das angrenzende Modul.
4. Lüfter ......................................................... Lüfter für die Kühlung des Gehäuseinneren.
5. Modul-Halteschraube (unten) .............. Befestigungsschraube für das angrenzende Modul.
6. Stift ............................................................ Ein Führungsstift für den Anschluss des Moduls.
7. M4-Gewindebohrung ............................. Verwenden Sie diese Bohrung für die Befestigung am Panel usw.
8. Power-LED ............................................... Die Power-LED leuchtet grün, wenn das Gerät eingeschaltet und das Modul erkannt
9. Eingangsklemmen für Spannung/IEPE (Integrated Electric Piezo Electric)
............................................................. Anschluss für analoge Messungen.
10. E ngangsklemmen für Vibrationsaufnehmer mit Ladungsausgang
i
............................................................. Anschluss für analoge Messungen.
3. Modul-Halteschraube (oben)
8. Power-LED
10. Eingangsklemmen für Vibrationsaufnehmer mit
Ladungsausgang
Modul.
wurde.
KAPITEL 2: Prüfung und Vorbereitung
2. Modul-Steckverbindung
5. Modul-Halteschraube (unten)
4. Lüfter
7. M4-Gewinde-
bohrung
6. Stift
2-15
