Um einen Ausfall des Gerätes und durch Kurzschluss verursachte Unfälle zu vermeiden, halten Sie sich bitte unbedingt an folgende
Vorgaben.
•
Maximal zulässige Eingangsspannung
• Bei Überschreiten der maximal zulässigen Eingangsspannung wird der Eingang überlastet und beschädigt. Die zulässige
Eingangsspannung darf daher auf keinen Fall überschritten werden, auch wenn der Eingang nur für einen kurzen Moment
überlastet wird.
• Achten Sie darauf, dass der Analogsignaleingang nicht mit statischer Entladung beaufschlagt wird.
<Spannungsdifferenz zwischen +/- Klemmen (siehe A im Bild unten)>
Maximal zulässige Eingangsspannung:
<Spannungsdifferenz zwischen (-)/(-) Eingang (siehe B im Bild unten)>
Maximal zulässige Eingangsspannung:
Spannungsfestigkeit:
<Spannungsdifferenz zwischen Eingangs- und Masseanschluss (GND) (siehe C im Bild unten)>
Maximal zulässige Eingangsspannung:
Spannungfestigkeit:
Bei Spannungsmessung
B
C
GND
•

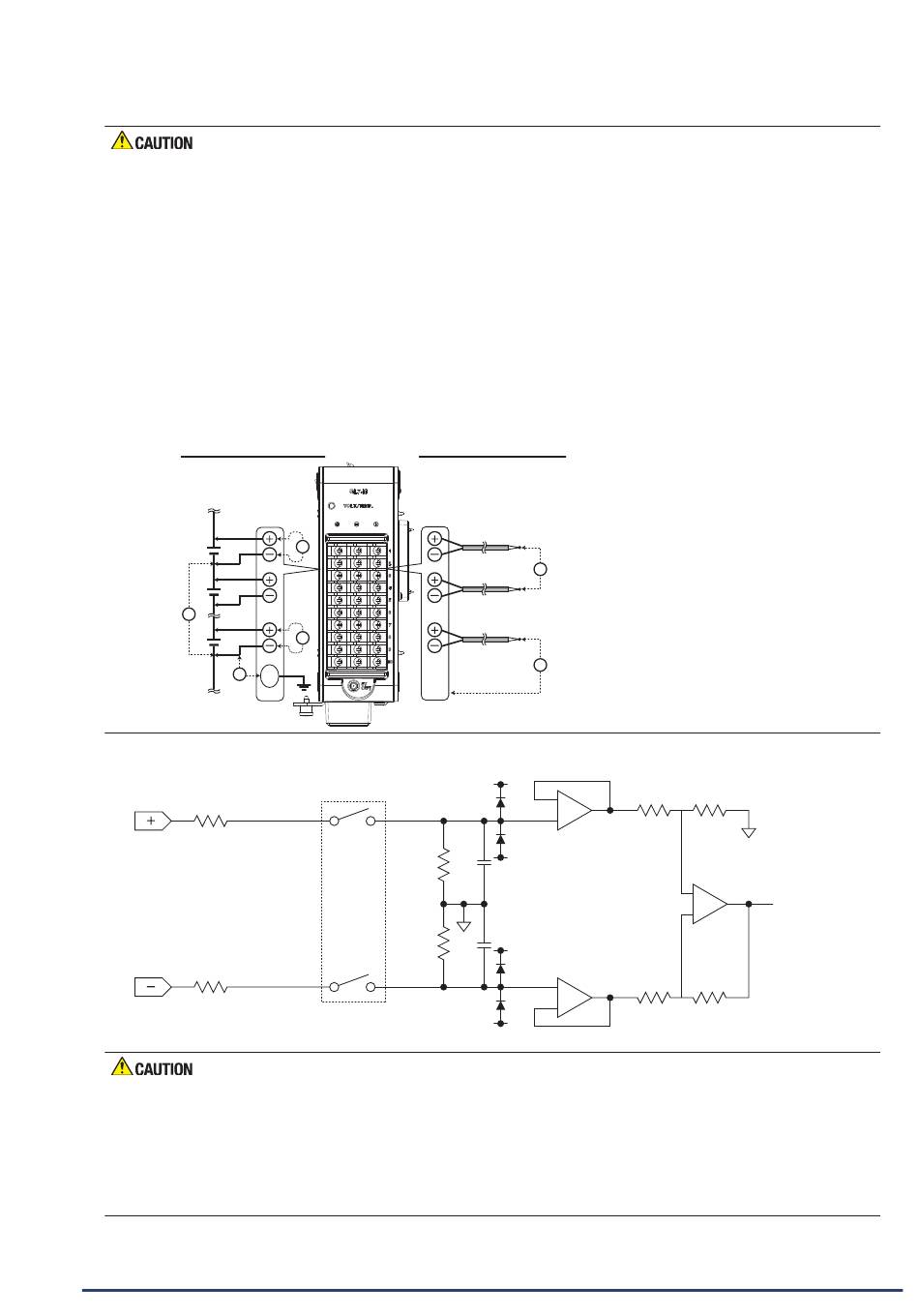

Schaltbild der Eingangsschaltung für den Analogeingang (Spannungs- und Thermoelementeingänge)
50Ω
50Ω
Zur Unterstützung der Entstöreffektivität ist ein Eingangskondensator vorhanden.
Nach einer Spannungsmessung liegt über dem Eingang immer noch eine gewisse Spannung vor. Schließen Sie ein separates Messgerät
an die Klemmen + und – an, um den Abbau einer vorhandenen Spannung zu ermöglichen.
Die Spannungs- und Temperaturmodule arbeiten als Scanner. Wenn kein Eingangssignal vorhanden ist, können Störungen von anderen
Kanälen empfangen werden. Sie können die Eingangseinstellungen auf OFF (Aus) setzen oder die Klemmen (+ und –) kurzschließen,
um diesen Effekt zu vermeiden.
Wenn der Eingang korrekt konfiguriert und ein Signal vorhanden ist, gibt es keine von anderen Kanälen verursachten Störungen.
60 Vss
60 Vss
350 Vss für 1 Minute
60 Vss
350 Vss für 1 Minute
Bei Temperaturmessung
Thermoelement
A
Thermoelement
Thermoelement
A
GND
500kΩ
500kΩ
Kanalschaltrelais
KAPITEL 2: Prüfung und Vorbereitung
B
C
0.05μF
0.05μF
