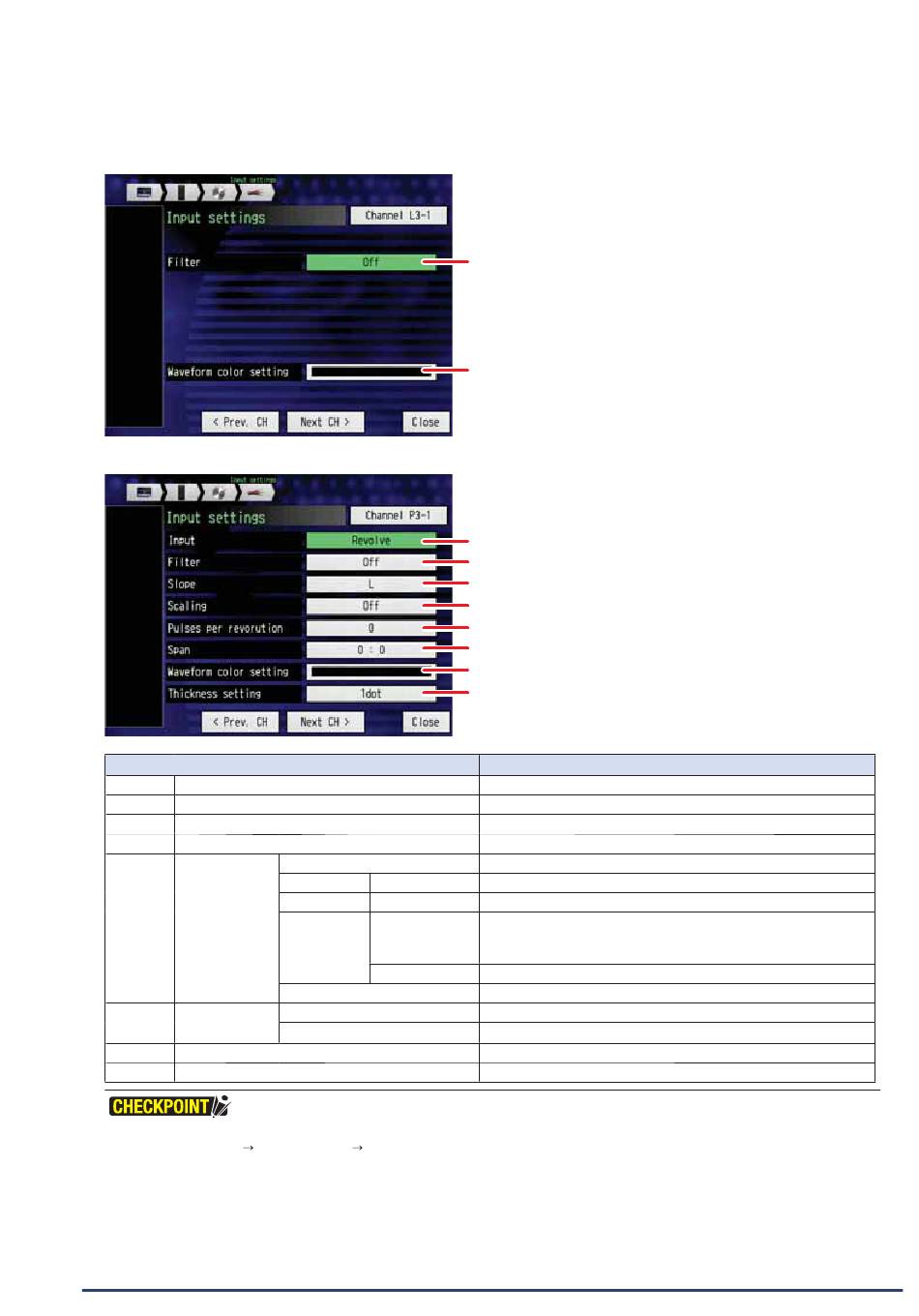

<Logik-/Impuls-Modul (GL7-L/P>
<Bei Logik-Einstellung>
<Bei Impuls-Einstellung>
Parameter
(10)-1-1 Eingang
(10)-1-2 Flanke
(10)-1-3 Impulse pro Umdrehung
(10)-3 Filter
(10)-4 Skalierung
(10)-6 Messbereichs-
spanne
(10)-8-1 Signalverlaufsfarbe
(10)-8-2 Linienbreite
•
Zum Umschalten zwischen Logik und Impuls tippen Sie auf die Schaltfläche „Impuls/Logik" am Bildschirm für Kanaleinstellungen
(„Startseite (Home)" (Modul antippen)
•
Falls mehrere Logik-/Impulsmodule (GL7-LP) installiert sind und zwischen Logik und Impuls umgeschaltet wird, müssen Sie beachten,
dass aufgrund der Änderung der internen Kanalnummerneinstellung auch die Einstellungen des Logik-/Impulsmoduls geändert werden.
Skalierung
Messwert Oberer Wert
Skal.-Wert Oberer Wert
Auswahl Messparameter
Physik. Einheit
Physik. Einheit
Oberer Wert
Unterer Wert
„Kanal")
KAPITEL 3: Messung und Einstellung
(10)-3 Filter
(10)-8-1 Waveform color setting (Einstellung Signalverlaufsfarbe)
(10)-1-1 Input (Eingang)
(10)-3 Filter
(10)-1-2 Slope (Flanke)
(10)-4 Scaling (Skalierung)
(10)-1-3 Number of pulses per revolution (Anzahl der Impulse pro Umdrehung)
(10)-6 Span (Messbereichsspanne)
(10)-8-1 Waveform color setting (Einstellung Signalverlaufsfarbe)
(10)-8-2 Thickness setting (Einstellung Linienbreite)
Aus, Umdrehung, Zähler, Imp/Int (Impulse/Messintervall)
L, H
Numerische Eingabe (1 bis 10000)
Aus, Ein
Aus, Ein
Numerische Eingabe
Numerische Eingabe
Strom, Länge, Fläche, Volumen, Geschwindigkeit, Beschleunigung,
Frequenz, Masse, Energie, Druck, Durchfluss, Temperatur,
Dehnung
verfügbare Auswahl je nach Messparameter)
Das Ergebnis der obigen Einheitenauswahl oder Texteingabe.
Numerische Eingabe
Numerische Eingabe
RGB-Farbe, jede Farbe 0 bis 31
1 bis 8 Punkte
Auswahl
