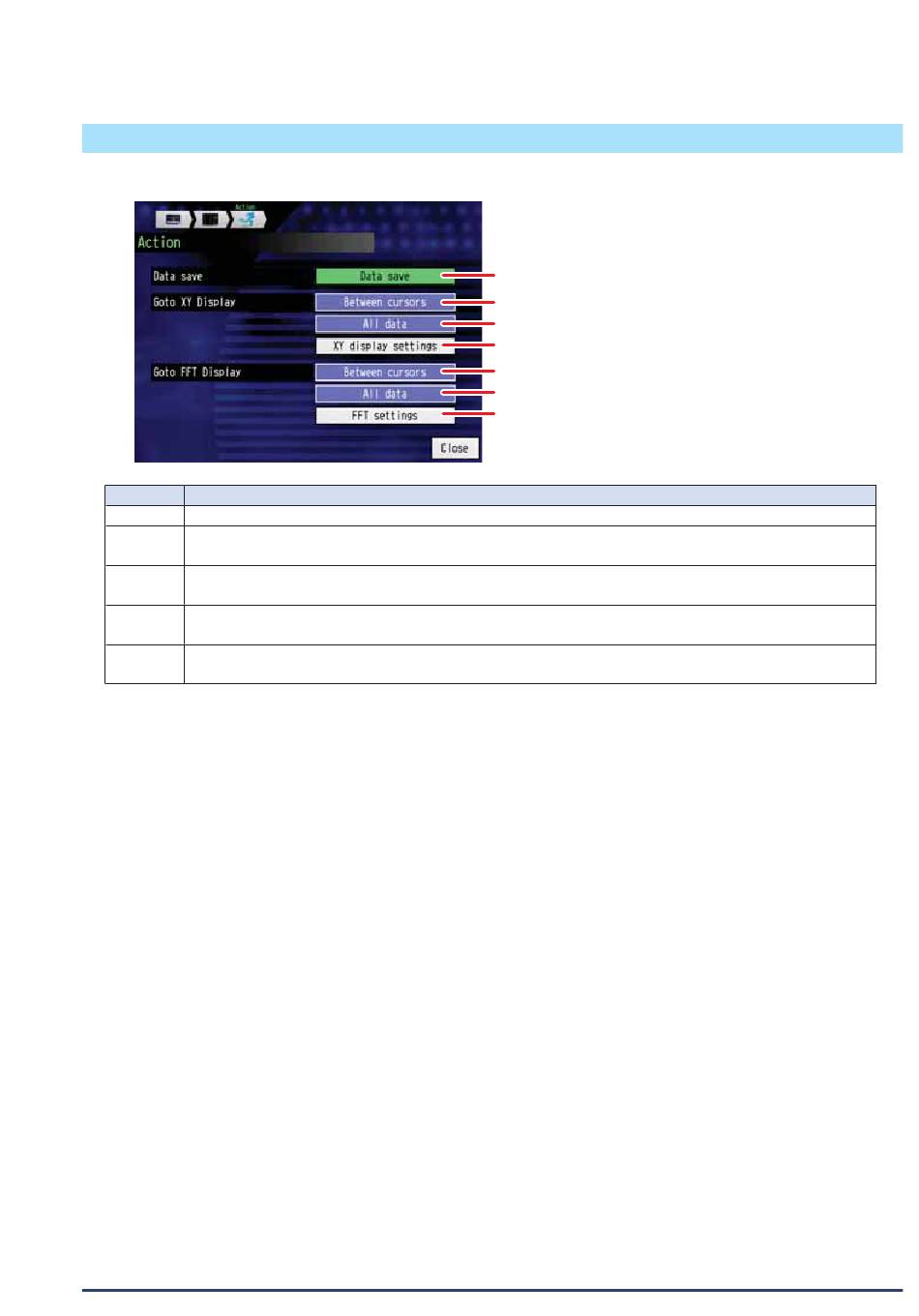

(23) Ausführungsbildschirm
Die aufgezeichneten Daten können mit der XY- oder FFT-Anzeige gespeichert und angezeigt werden.
Auswahl
(23)-1 Verwenden Sie „Messdaten speichern" zum Speichern der aufgezeichneten Daten (siehe Seite 3-121).
(23)-2 Verwenden Sie diese Schaltfläche, um die Y-T-Daten zwischen den Cursorn oder die gesamten Messdaten mit
der XY-Anzeige darzustellen (siehe Seite 3-107).
(23)-3 Drücken Sie „XY-Anzeige einstellen" um ins Einstellungsmenü zu wechseln (siehe Seite 3-112).
Einstellungen müssen vor dem Anzeigen (23)-2 vorgenommen werden.
(23)-4 Verwenden Sie diese Schaltfläche, um eine FFT-Analyse zwischen den Cursorn oder an einem bestimmten
Bereich der Messdaten vorzunehmen (siehe Seite 3-116).
(23)-5 Drücken Sie „FFT-Anzeige einstellen" um ins Einstellungsmenü zu wechseln (siehe Seite 3-116).
Einstellungen müssen vor der FFT-Analyse (23)-4 vorgenommen werden.
* Wenn Sie Y-T anzeigen möchten, drücken Sie (23)-2 oder (23)-4 „Zwischen dem Cursorpaar" oder „Alle Daten". Gehen Sie
anschließend erneut in das Ausführungsmenü. Jetzt erscheint die Schaltfläche „Zur Y-T-Anzeige".
KAPITEL 3: Messung und Einstellung
(23)-1 Data save (Messdaten speichern)
(23)-2 Go to XY Display (Zur XY-Anzeige)
(23)-2 Go to XY Display (Zur XY-Anzeige)
(23)-3 Go to FFT Display (Zur FFT-Anzeige)
(23)-4
(23)-4
(23)-5
Beschreibung
3-133
