Bedienung der XY-Anzeige

In diesem Abschnitt wird die Bedienung des XY-Anzeigebildschirms erläutert.

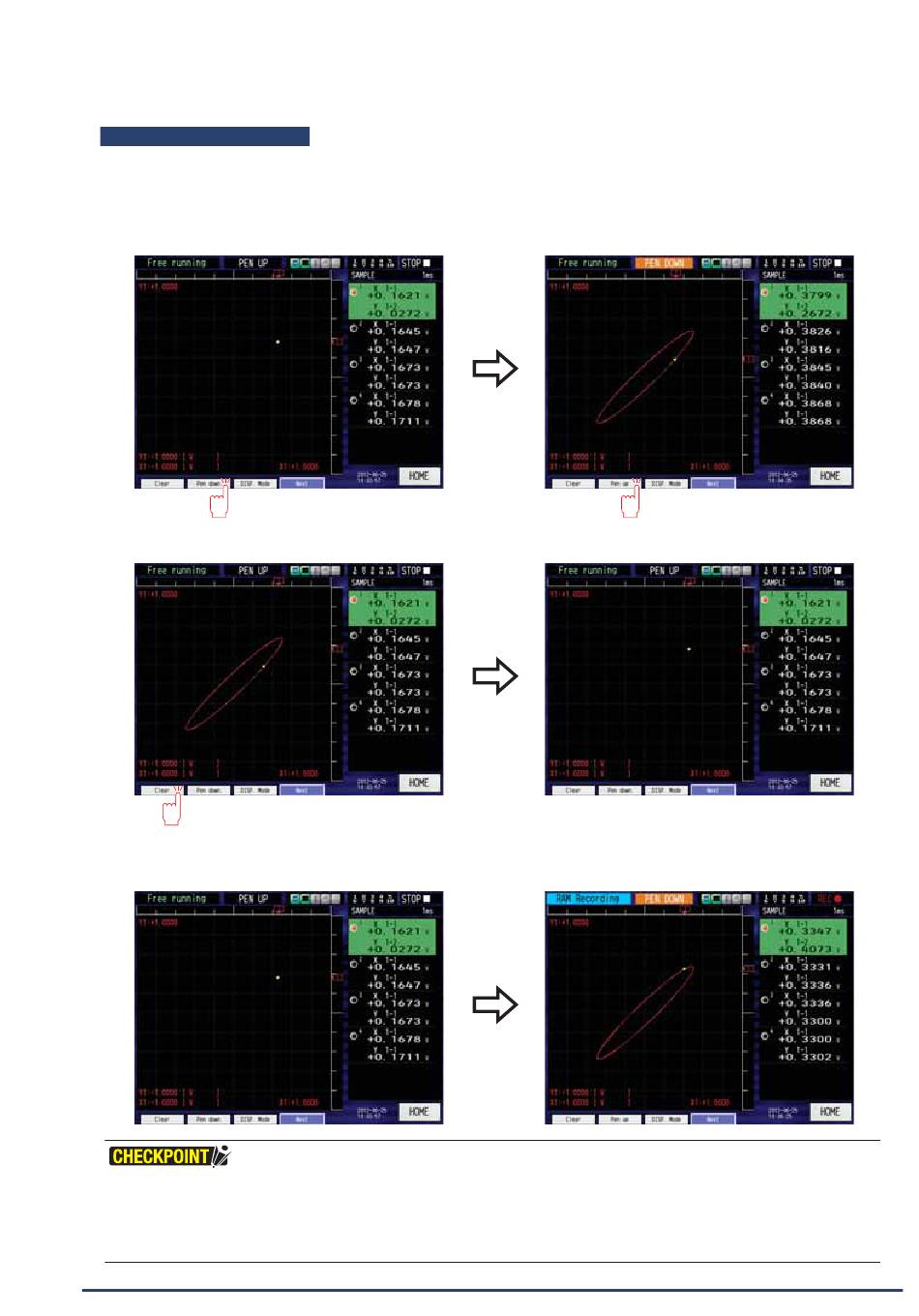

(1) Signalverlauf zeichnen
Wenn auf die Funktionsschaltfläche „Stift runter" getippt wird, beginnt das Zeichnen des XY-Signalverlaufs. Nach Tippen
auf die Funktionsschaltfläche „Stift hoch" wird die gezeichnete Kurve angezeigt und nicht mehr weitergezeichnet.
(2) Um den XY-Signalverlauf zu löschen, tippen Sie auf „Löschen".
(3) Wenn die Aufzeichnung beginnt, werden die Funktionen zum Löschen des Signalverlaufs und Absenken des Stift
automatisch ausgeführt, so dass der XY-Signalverlauf gezeichnet wird.
•
Wenn Sie die Aufzeichnung starten, senkt sich der Stift automatisch und geht beim Stopp der Aufzeichnung wieder in den Zustand „Stift
hoch".
•
Wenn der XY-Signalverlauf während der Aufzeichnung gelöscht wird, hat dies keine Auswirkungen auf die Aufzeichnungsdaten.
•
Wenn die Parameter Messbereichsspanne/Position/Verfolgung während der XY-Wiedergabe geändert werden, müssen Sie die Zeichnung
neu erstellen.
