GRAPHTEC GL7000 Kurzanleitung
Messdaten-erfassungssystem
Vorschau ausblenden
Andere Handbücher für GL7000:
- Bedienungsanleitung (240 Seiten) ,
- Bedienungsanleitung (2 Seiten) ,
- Bedienungsanleitung (2 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
DRUCK | KRAFT | DREHMOMENT | WEG | DREHWINKEL | NEIGUNG | BESCHLEUNIGUNG | VIBRATION | DREHRATE | MESSVERSTÄRKER |
MESSDATEN-ERFASSUNGSSYSTEM

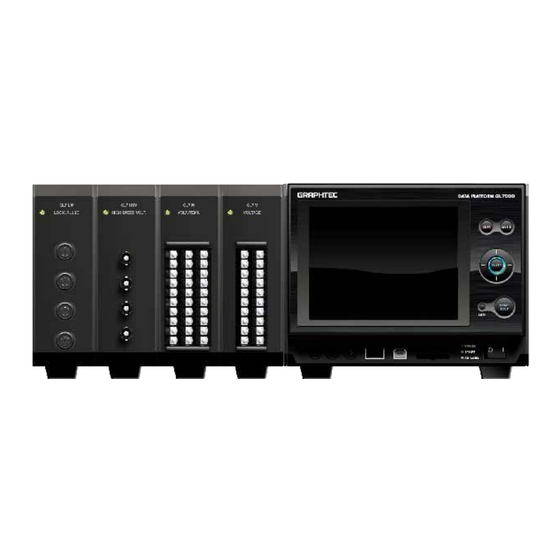

GL7000
Herzlichen Glückwunsch zum Erwerb des Mesdatenerfassungssystems
GL7000. In dieser Kurzanleitung werden die grundlegenden Bedienschritte
erläutert. Nähere Einzelheiten finden Sie in den Bedienungshandbüchern
der einzelnen Module, die im PDF-Format auf den zugehörigen CD-ROMs
gespeichert sind.
Überprüfen des Geräteäußeren
Überprüfen Sie nach dem Auspacken und vor dem ersten Gebrauch, dass die Außenseite
des Gerätes keine Schäden (Kratzer oder Verschmutzungen) aufweist.
Überprüfen der Vollständigkeit
Einstellen und Überprüfen der Netzfrequenz
(Bei Verwendung des Spannungs-/Temperaturmoduls GL7-M)
Stellen Sie im Menü OTHER (SONSTIGES) die Netzfrequenz auf 50 Hz bzw. 60 Hz ein.
Dadurch wird die Störfestigkeit optimiert.
