Wenn ein Meldungsfenster angezeigt wird, folgen Sie den Anweisungen und ändern Sie die Werte.
•
Die Skalierfunktion wird aus dem Verhältnis zwischen Messwert und Skalierwert ermittelt. Wenn ein Ersatzwert ermittelt wird, der von
der GL7000 nicht verarbeitet werden kann, wird auf der Digitalanzeige ++++/---- angezeigt.
•
Die Messbereichsspanne kann sich je nach den Skalierungseinstellungen ändern.
•
Der Temperatureingang wird in der Offset-Einstellung konfiguriert.

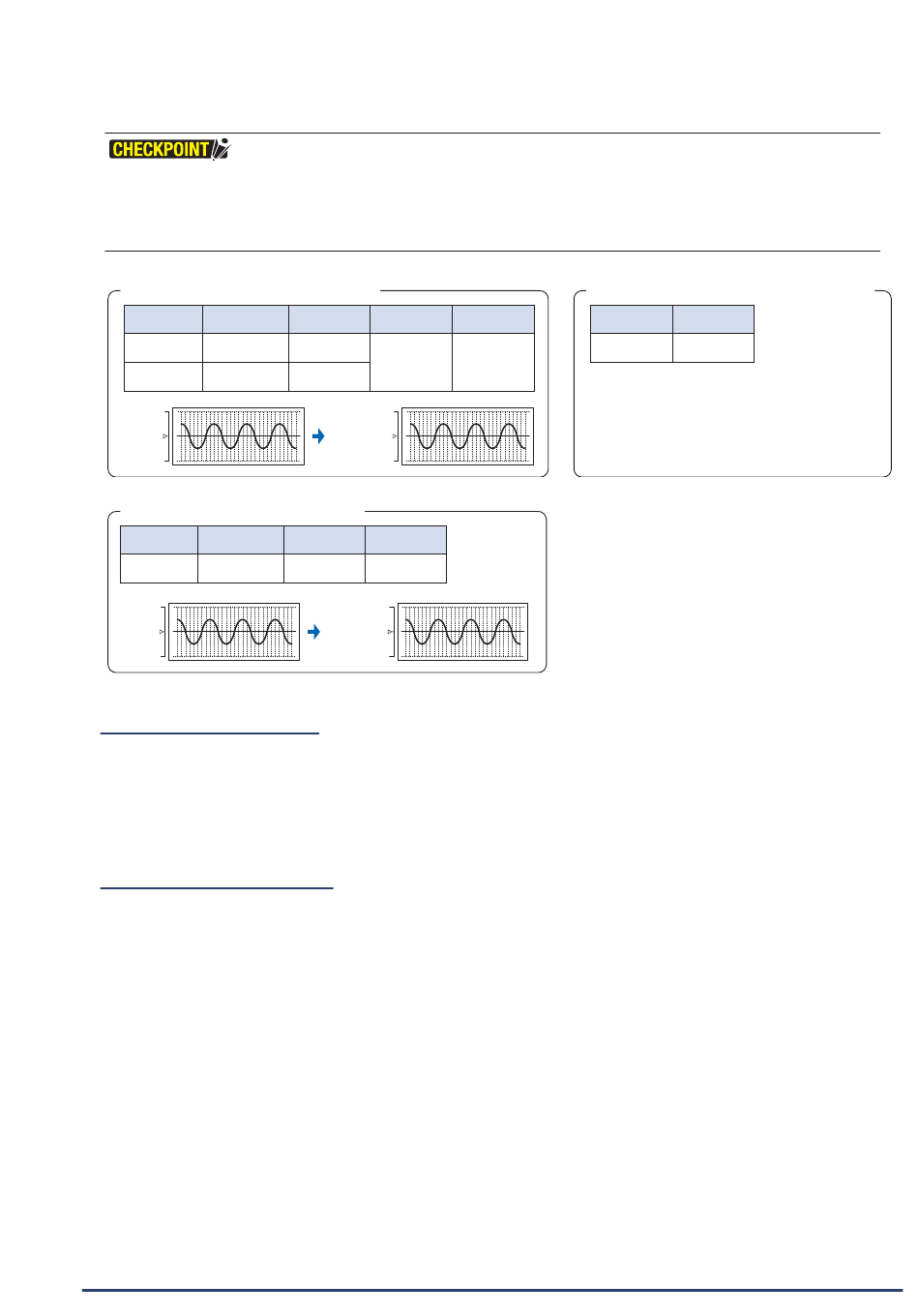

Set example: When the input is voltage
Measured
values
Upper limit
+5.000
value
Lower limit
-5.000
value
+5 V
CH.1 10V
-5 V
Set example: When the input is pulse
Measured EU output
values value
1000 800
1000
CH.1
0

(10)-5 Kanalbeschreibung

Legt die Kanalbeschreibung fest, die für den Kanal angezeigt wird. Es können maximal 31 Zeichen eingebeben werden. Möglich
sind Kana-Zeichen, alphanumerische Zeichen und Symbole. (Einzelheiten zur Texteingabe finden Sie unter „(2) Eingabe eines
Zeichens" auf Seite 3-24)
(10)-6 Messbereichsspanne
Legt die oberen und unteren Werte für die Signalverlaufsanzeige fest.
EU output
Decimal
value
+20.00
+xx.xx
-20.00
+20.00 rpm
CH.1 Scaling 1
-20.00 rpm
Decimal Unit
+xx.xx rpm
800
CH.1 Scaling 1
0
KAPITEL 3: Messung und Einstellung
Set example: When the input is temperature
Measured
Unit
values
22.0ºC
rpm
The set value is already 3ºC plus.
EU output
value
25.0ºC
3-93
