KAPITEL 3: Messung und Einstellung
3.6 Erläuterung der Einstellungsmenüs
Um den Bildschirm Startseite (HOME) aufzurufen, drücken Sie die Schaltfläche „Starseite" oder die Taste „HOME". Durch Drücken
einer Symbolschaltfläche wird das jeweilige Einstellungsmenü ausgewählt.

(1) Aufzeichnen

Zum Ändern von Einstellungen, die sich vornehmlich auf die Aufzeichnung beziehen.

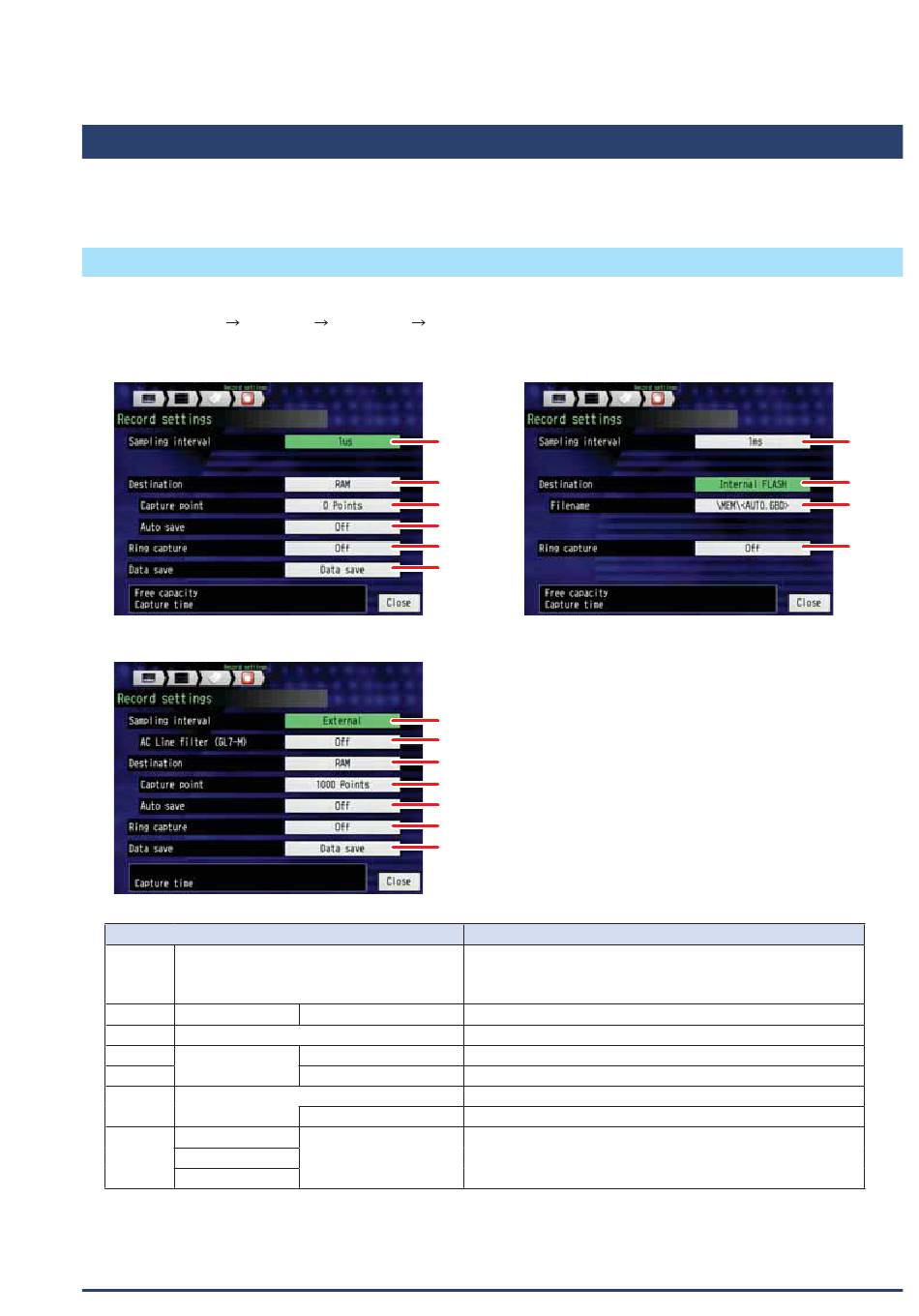

(„Starseite (Home)" „Maschine"
<Wenn das interne RAM der
Aufzeichnungsziel ist>
<Wenn das Abtastintervall extern festgelegt wird>
Parameter
(1)-1 Abtastintervall
(1)-2 [Extern]
(1)-3 Ziel der Datenaufzeichnung
(1)-4 [RAM]
(1)-5
(1)-6 Ringspeicheraufzeichnung
(1)-7 [Interner FLASH]
[SD-Karte]
[SSD-Modul]
3-46
„Messdaten" „Aufzeichnen")
(1)-1
(1)-3
(1)-4
(1)-5
(1)-6
(1)-7
(1)-1 Sampling Interval (Abtastintervall)
(1)-2 AC line filter (AC-Netzfilter)
(1)-3 Destination (Ziel der Datenaufzeichnung)
(1)-4 Capture point (Aufzeichnungspunkt)
(1)-5 Auto save (Automatisch speichern)
(1)-6 Ring capture (Ringspeicheraufzeichnung)
(1)-7 Data save (Messdaten speichern)
1/2/5/10/20/50/100/200/500 μs,
1/2/5/10/20/50/100/125/200/250/ 500 ms,
1/2/5/10/20/30 s, 1/2/5/10/20/30 min, 1h, extern
AC-Netzfilter Aus, Ein
RAM, interner Flash-Speicher, SD-Karte, SSD-Modul
Aufzeichnungspunkt 1 bis 2.000.000 (numerische Eingabe)
Automatisch speichern Aus, Ein
Aus, Ein
Messpunkte 1 bis 2.000.000 (numerische Eingabe)
Messdaten speichern * Siehe Dateiname der gespeicherten Daten
<Wenn nicht das interne RAM, sondern ein anderes
Speichermedium verwendet wird>
Auswahlbeispiele
(1)-1
(1)-3
(1)-4
(1)-6
