GRAPHTEC GL7000 Bedienungsanleitung Seite 141

*1: Verwendung des DMS-Moduls
Hier wird beschrieben wie das Eingangsmodul für DMS eingestellt wird.
<Vorgehensweise>
•
Beachten Sie Kapitel 2 „Vorbereitung des Moduls für DMS", wenn Sie die Verdrahtung des DMS-Moduls mit den
Eingangsklemmen vornehmen.
•

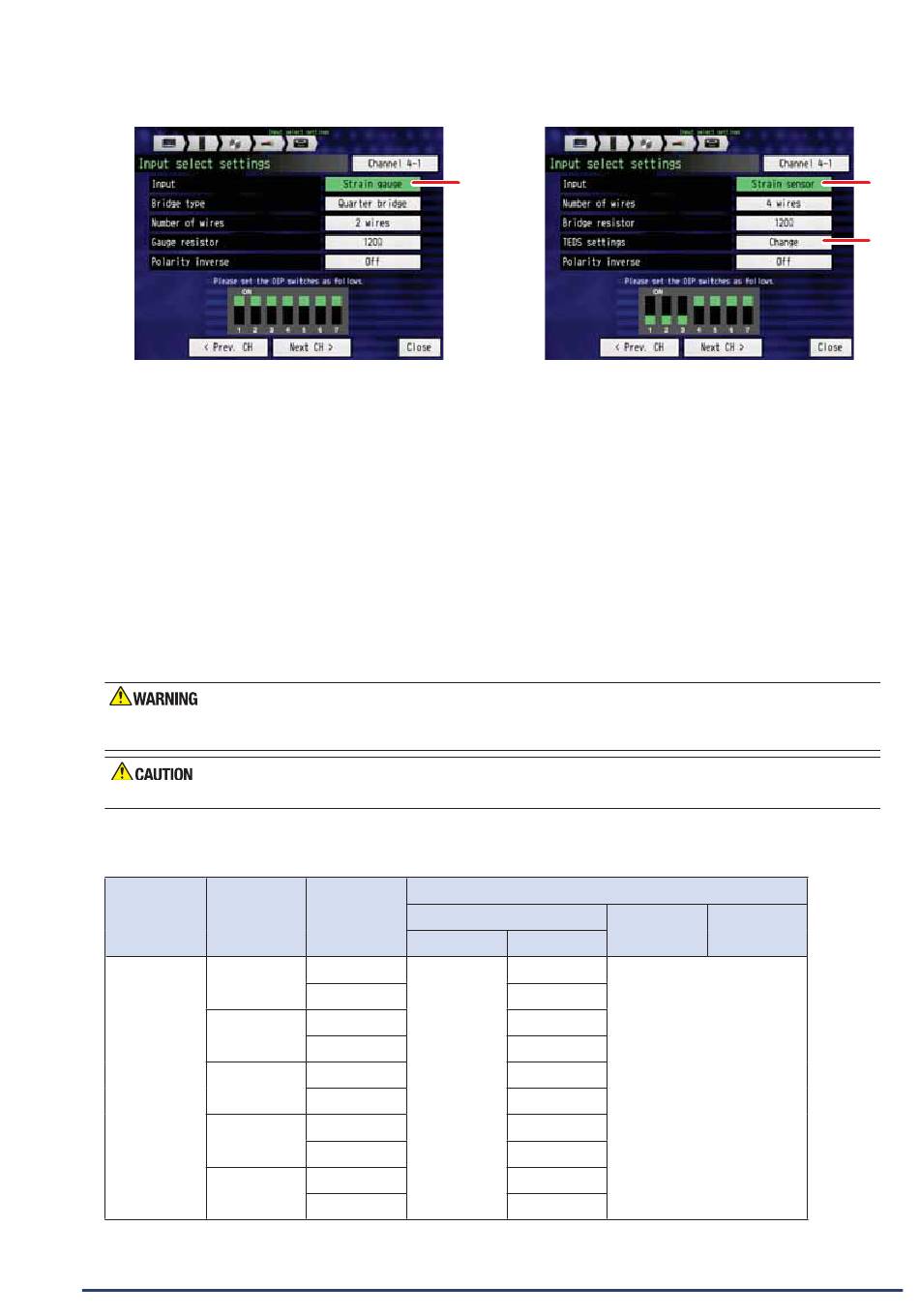

Wählen Sie das DMS-Modul bei im Einstellungsmenü aus.
•
Wählen Sie zwischen Viertel-, Halb- und Vollbrücke.
•
Wählen Sie danach die Anschlussart (Anzahl der Leiter). Die Anzahl der Leiter hängt vom Brückentyp ab. Die Leiteranzahl muss
entsprechend der Brücke eingestellt werden.
•
Wählen Sie entweder 120 Ω oder 350 Ω als Messbrückenwiderstand, wenn eine Viertel- oder Halbbrücke genutzt wird.
•
Bei Verwendung einer Vollbrücke, geben Sie bitte deren Widerstandswert ein.
•
Geben Sie im Bereich Verschiedenes (10)-8 die Brückenspeisespannung bei Sensoreinstellungen ein.
Für die Brückenspannung 5 V und 10 V darf nur der Widerstand 350 Ω benutzt werden. Wenn ein kleinerer Widerstand genutzt wird,
kann das Modul oder der Aufnehmer beschädigt werden.
Bei Verwendung einer Vollbrücke ist der Widerstandwert begrenzt durch die Einstellung der Brückenspannung.
[DMS]
Einstellungsbereich des Messwiderstands
Brücken-
spannung
Mess- 1 V
widerstand
2 V
2,5 V
5 V
10 V
•
Stellen Sie den DIP-Schalter des Moduls so ein, wie es im unteren Bereich des Bildschirms angezeigt wird.
•
Der DMS kann wie oben genannt eingestellt werden. Stellen Sie außerdem Messbereich, Filter, Skalierung, etc für die Messung ein.
*1
Brücken-
Vollbrücke
strom
Max.
Spannung 1000 Ω
Strom
Spannung
Strom
Spannung
Strom
Spannung
Strom
Spannung
Strom
KAPITEL 3: Messung und Einstellung
DMS-Typ
Halb-
brücke
Max.
50 Ω 120 oder 350 Ω
50 Ω
95 Ω
100 Ω
114 Ω
120 Ω
330 Ω
250 Ω
330 Ω
500 Ω
*2
*3
Viertel-
brücke
3-77
