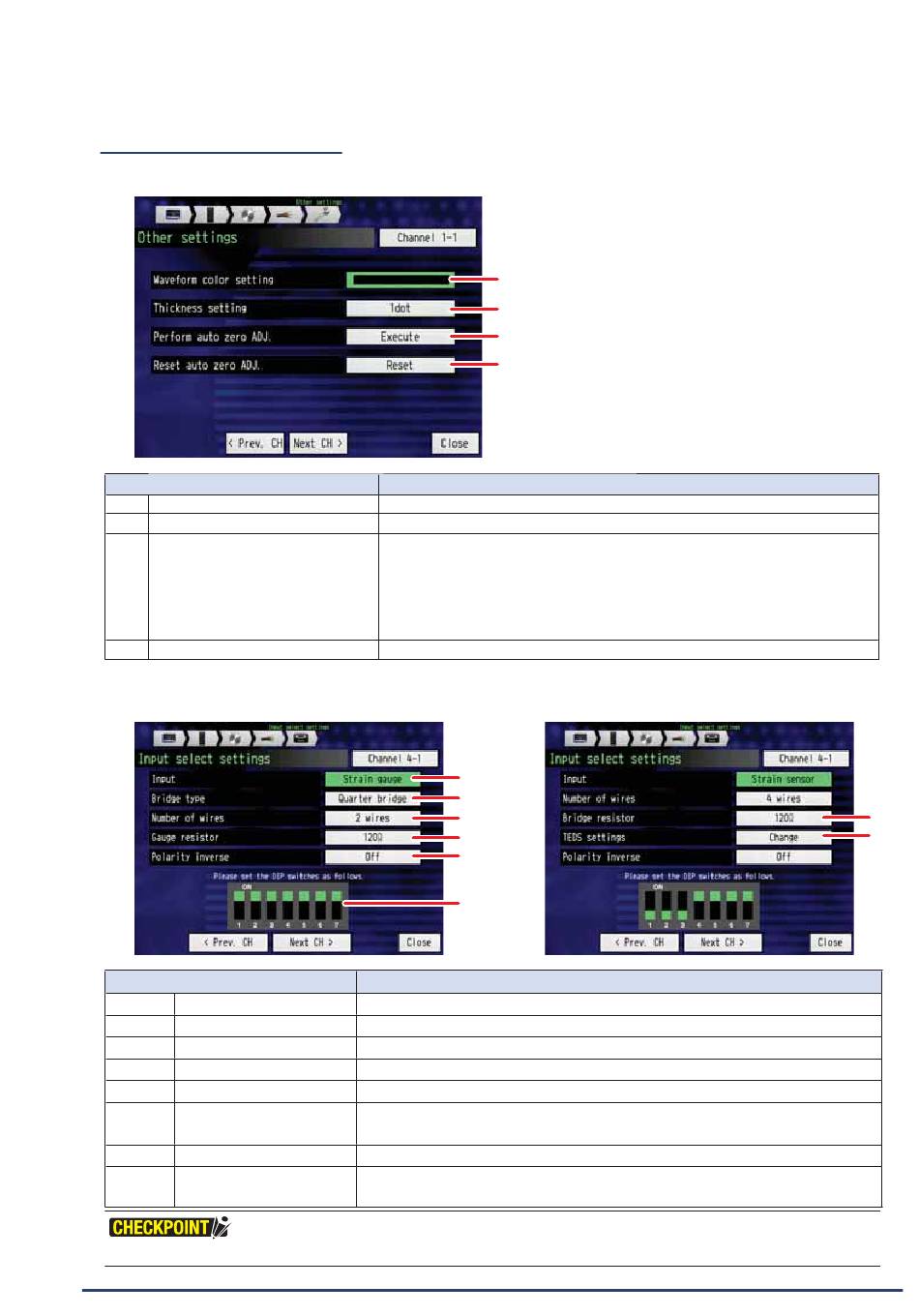

(10)-8 Weitere Einstellungen
Dient zur Konfiguration weiterer Einstellungen.
Parameter
(1) Signalverlaufsfarbe
(2) Linienbreite
(3) Autom. Nullpunktjustage ausführen Übernimmt den aktuellen Wert der Eingangsspannung als neuen Wert für 0
(4) Autom. Nullpunktjustage rücksetzen Automatische Nullpunktjustierung zurücksetzen
Das DMS-Modul und das Vibrationsmodul haben spezielle Einstellungen für den Sensoranschluss:
<DMS>
Parameter
(1) Eingang
(2) Brückentyp
(3) Anzahl der Leiter
(4) Messwiderstand
(5) Polarität umgekehrt
(6) DIP-Schalter
(7) Brückenwiderstand
(8) TEDS-Einstellungen
Vergewissern Sie sich vor der Messung, dass der Dip-Schalter eingestellt ist.
(1) Waveform color setting (Signalverlaufsfarbe)
(2) Thickness setting (Linienbreite)
(3) Perform auto zero ADJ (Autom. Nullpunktjustage ausführen)
(4) Perform auto zero ADJ (Autom. Nullpunktjustage rücksetzen)
Legt die Farbe der Signalverlaufkurve fest.
Legt die Breite der Signalverlaufslinie fest.
Volt. Die mögliche automatische Justierung umfasst ±10% des festgelegten
Spannungsbereichs.
<Bsp.> Bei einem Bereich von 1 V liegt der mögliche Justagebereich der
Eingangsspannung zwischen -0,1 V und +0,1 V.
Bei Temperaturmessungen ist diese Funktion nicht verfügbar.
(1)
(2)
(3)
(4)
(5)
(6)
DMS, DMS-Sensor, Spannung, Widerstand.
Zum Einstellen der Brückenart bei Verwendung von Dehnungsmessstreifen.
Zum Einstellen der Leiteranzahl.
Einstellung gemäß Brückentyp.
Die Polarität (+/-) des Eingangssignals kann umgedreht werden.
Wenn Eingang, Brückenart und Anzahl der Leiter eingegeben sind, wird die DIP-Schalter-
Information angezeigt. Stellen Sie den Dip-Schalter entsprechend ein.
Geben Sie den Brückenwiderstand des DMS-Aufnehmers ein.
Wenn ein Aufnehmer mit TEDS-Funktion verwendet wird
Get TEDS information, Save TEDS information or Read TEDS information is performed.
KAPITEL 3: Messung und Einstellung
Beschreibung
<DMS-Sensor>
Beschreibung
(7)
(8)
