13. Uhrzeit
Zeigt das aktuelle Datum und die aktuelle Uhrzeit an. Einzelheiten zum Einstellen von Datum und Uhrzeit finden Sie unter
Einstellungen „(8) Datum und Uhrzeit" auf Seite 3-65.

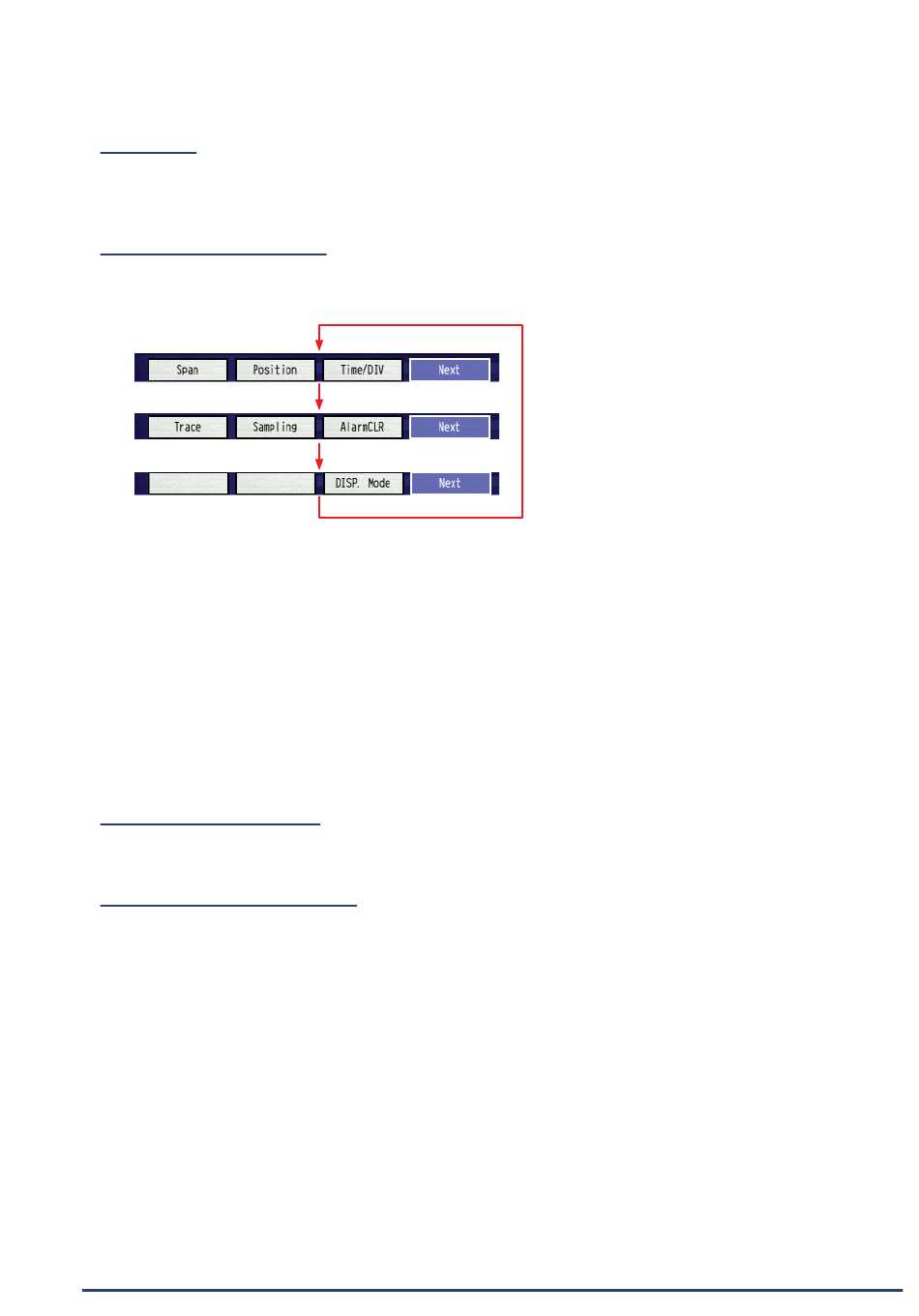

14. Funktionsschaltflächen
Die Funktionsschaltflächen wechseln, wenn Sie „Nächste" drücken, wie folgt:
* Der Inhalt der Anzeige hängt von der gewählten Betriebsart ab.
Zeit/DIV:
Position:
Messbereichsspanne:
Alarm löschen:
Abtastrate:
Verfolgung (Verf.).:
Anzeigemodus:
15. Anzeige virtueller Stift
Zeigt die Signalposition, Trigger-Position und den Alarmbereich der einzelnen Kanäle an.
16. Anzeige des Signalverlaufs
Zeigt den Signalverlauf des Eingangssignals an.
Durch Berühren der Signalverlaufsanzeige können folgende Vorgänge gesteuert werden.
• Ändern der Position des ausgewählten Kanals:
Berühren Sie einen einzelnen Punkt und ziehen Sie diesen nach oben oder unten.
• Ändern der Spanne des ausgewählten Kanals:
Wenn Sie zwei Punkte nach oben und unten auseinanderziehen, wird die Spanne vergrößert. Wenn Sie die beiden Punkte
zusammenziehen, wird die Spanne kleiner.
• Ändern der Zeitskala:
Wenn Sie zwei Punkte nach links und rechts auseinander- bzw. zusammenziehen, wird die Zeitskala geändert.
* Durch die Berührung der Digitalanzeige kann der Kanal ausgewählt werden.
Ändert die Zeitskala. (siehe „(13) Signalverlauf (einfach)" auf Seite 3-104).
Ändert die Anzeigeposition des Signalverlaufs.
(siehe „(13) Signalverlauf (einfach)" auf Seite 3-104).
Ändert die Amplitude des Signalverlaufs.
(siehe „(13) Signalverlauf (einfach)" auf Seite 3-104).
Löscht die gespeicherten Alarme, wenn die Einstellung „Alarmspeicherung"
festgelegt wurde.
Ändert die Abtastrate. (siehe Einstellungen „(1) Aufzeichnen" auf Seite 3-46).
Legt fest, ob der Signalverlauf angezeigt wird oder nicht.
(siehe „(13) Signalverlauf (einfach)" auf Seite 3-104).
Ändert den Anzeigemodus. (siehe „(14) Anzeige" auf Seite 3-106).
