KAPITEL 3: Messung und Einstellung

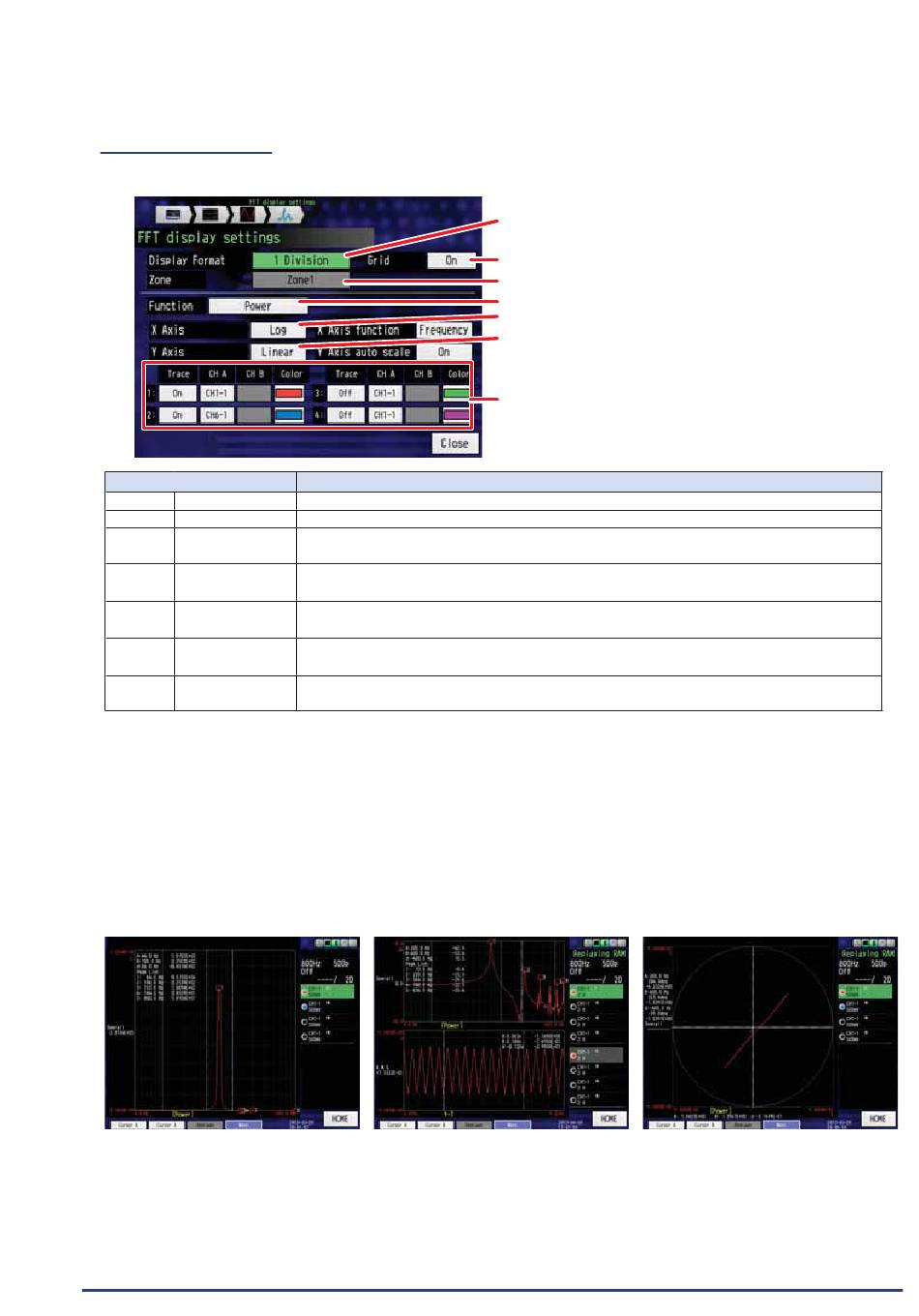

(14)-10 FFT-Anzeige
Hier wird die Einstellung der FFT-Anzeige (Menüpunkt „Anzeigeeinstellungen" wählen) näher beschrieben.
Auswahl
(1) Anzeigeformat
(2) Raster
(3) Zone
(4)

Funktion

(5) X-Achse
(6) Y-Achse
(7) Verfolgung
1. Anzeigeformat
•
Bis zu 4 Analysen können in den Anzeigeformaten 1-teilig und 2-teilig konfiguriert werden. Die FFT-Analyse von einem Kanal
wird angezeigt.
•
Mit der Nyquist-Anzeige können Sie überprüfen, ob die richtige TRF ermittelt wurde.
Die FFT-Analyse wird in einer Abbildung dargestellt, indem der reale Teil der vertikalen Achse und der imaginäre Teil der
horizontalen Achse zugewiesen wird. Deshalb wird so berechnet als wäre die X-Achse inaktiv und Y-Achse linear oder
logarithmisch.
* Nyquistanzeige sind nicht Y-T- und Kohärenzanalyse möglich.
<1-teilig>
2. Funktion
Y-T: X-Achse: Zeit; Y-Achse: linear. Es wird die Änderung des Eingangssignals mit der Zeit angezeigt.
Linear (Lineares Spektrum):
Basierend auf den Ergebnissen der Messdaten über die Zeitachse und verarbeitet mit der FFT-Analyse,
werden die Amplitude oder Phase jeder Frequenz angezeigt.
3-114
Wählen Sie zwischen 1-teilig, 2-teilig oder Nyquist in der FFT-Anzeige
Schaltet das Raster ein oder aus.
Zum Festlegen ob Zone 1 oder Zone 2 analysiert wird, wenn das 2-teilige Anzeigeformat
gewählt wurde.
Auswahl der Analysemethode: Y-T, Linear, Power, PSD, Kreuz, TRF, Kohärenz oder COP in der
FFT-Anzeige
Wählen Sie Linear oder Log als Anzeige.
Wählen Sie Frequenz oder Zyklus als X-Achsen-Funktion.
Wählen Sie Linear oder Log als Anzeige.
Schalten Sie die Auto-Skalierung der Y-Achse ein.
Wählen Sie den Analysekanal.
Kanal 1 oder Kanal 2 für Kreuz, TRF, Kohärenz und COP.
<2-teilig>
(1) Display Format (Anzeigeformat)
(2) Grid (Raster)
(3) Zone
(4) Function (Funktion)
(5) X Axis (X-Achse)
(6) Y Axis (Y-Achse)
(7) Trace (Verfolgung)
Beschreibung
<Nyquist>
