GRAPHTEC GL7000 Bedienungsanleitung Seite 56

KAPITEL 2: Prüfung und Vorbereitung

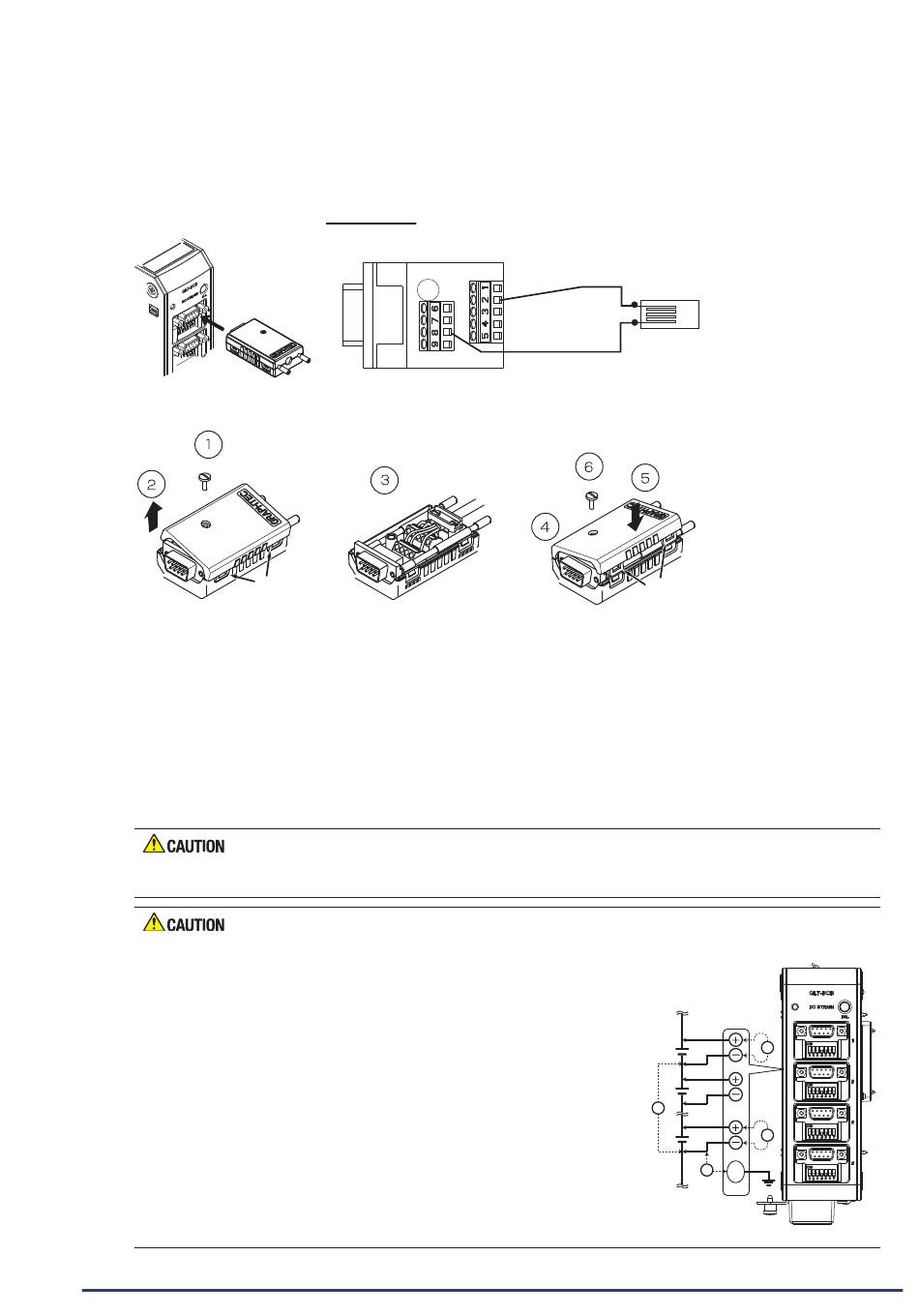

(4) Verdrahten und Anschließen des DSUB-Steckers mit Schraubklemmenadapter.
Die folgenden Beispiele zeigen die Verbindung des DSUB-Steckers mit Schraubklemmenadapter mit einer 1/4-Brücke
2-Leiter.
Zusammenbau des DSUB-Steckers mit Schraubklemmenadapter (Optional B-560)
1 Entfernen Sie die Schraube, um den Stecker zu öffnen.
2 Nehmen Sie die Abdeckung ab, indem Sie es an der Seite ohne Stifte anheben.
3 Verdrahten Sie die internen Klemmen.
4 Legen Sie die Abdeckung wieder auf, beginnend an der Seite ohne Stifte.
5 Drücken Sie die Abdeckung fest bis die Stifte einrasten.
6 Drehen Sie die Schraube wieder ein, die in Schritt 1 entfernt wurde.
(5) Beim Anschießen eines TEDS-Sensors (TEDS: Transducer Electronic Data Sheet) werden Pins Nr. 4 bis 9 am DSUB-Stecker
zum Anschluss des TEDS verwendet.
Zum Anschließen eines Sensors mit TEDS-Funktion (Standard: IEEE1451.4 Klasse 2).
Wenn die TEDS-Funktion nicht eingebaut ist oder der Standard nicht kompatibel ist, steht die Funktion nach dem Anschließen
nicht zur Verfügung.
Um einen Ausfall des Gerätes und durch Kurzschluss verursachte Unfälle zu
vermeiden, halten Sie sich bitte unbedingt an folgende Vorgaben:
•
Maximal zulässige Eingangsspannung
• Bei Überschreiten der maximal zulässigen Eingangsspannung wird der
Eingang überlastet und beschädigt. Die zulässige Eingangsspannung darf
daher auf keinen Fall überschritten werden, auch wenn der Eingang nur für
einen kurzen Moment überlastet wird.
• Achten Sie darauf, dass der Analogsignaleingang nicht mit statischer
Entladung beaufschlagt wird.
<Spannungsdifferenz zwischen +/- Klemmen (siehe A im Bild rechts)>
Maximal zulässige Eingangsspannung:
<Spannungsdifferenz zwischen (-)/(-) Eingang (siehe B im Bild rechts)>
Maximal zulässige Eingangsspannung:
<Spannungsdifferenz zwischen Eingangs- und Masseanschluss (GND) (siehe C im Bild
rechts)>
Maximal zulässige Eingangsspannung:
Spannungsfestigkeit:
2-38
DMS-Eingang
4 Klemmen 5 Klemmen
Verdrahtung
Stifte
DC 10 Vss
10 Vss
60 Vss
1000 Vss für 1 Minute
IN-
B+
Stifte
A
B
A
C
GND
