GRAPHTEC GL7000 Bedienungsanleitung

GL7-CHA
GL7000 Eingangsmodul für
Vibrationsaufnehmer
BEDIENUNGSANLEITUNG
Herzlichen Glückwunsch zum Erwerb dieses GRAPHTEC-Produktes.
Dieses Gerät ist ein Messmodul. Zur Verwendung müssen Sie es an der
Zentraleinheit installieren.
Nachfolgend beschreiben wir die Vorbereitung und die Sicherheits-
vorkehrungen bei Messungen.
Lesen Sie zu Ihrer eigenen Sicherheit unbedingt den Abschnitt 4
„Hinweise zur maximalen Eingangsspannung".
Nähere Einzelheiten zur Bedienung finden Sie im Bedienungs-
handbuch auf der CD-ROM (im Lieferumfang der Zentraleinheit).
Sie können die GL7000-Firmware (V1.30) und GL-Connection (V1.30)
oder höher benutzen.
Überprüfen des Geräteäußeren
Überprüfen Sie nach dem Auspacken und vor dem ersten Gebrauch,
dass die Außenseite des Gerätes keine Schäden (Kratzer oder
Verschmutzungen) aufweist.
Überprüfen auf Vollständigkeit
Wenn Sie Mängel feststellen oder etwas fehlt, wenden Sie sich bitte an
den Fachhändler, bei dem Sie das Gerät erworben haben.
* Die Angaben in diesem Heft können ohne Vorankündigung geändert werden.

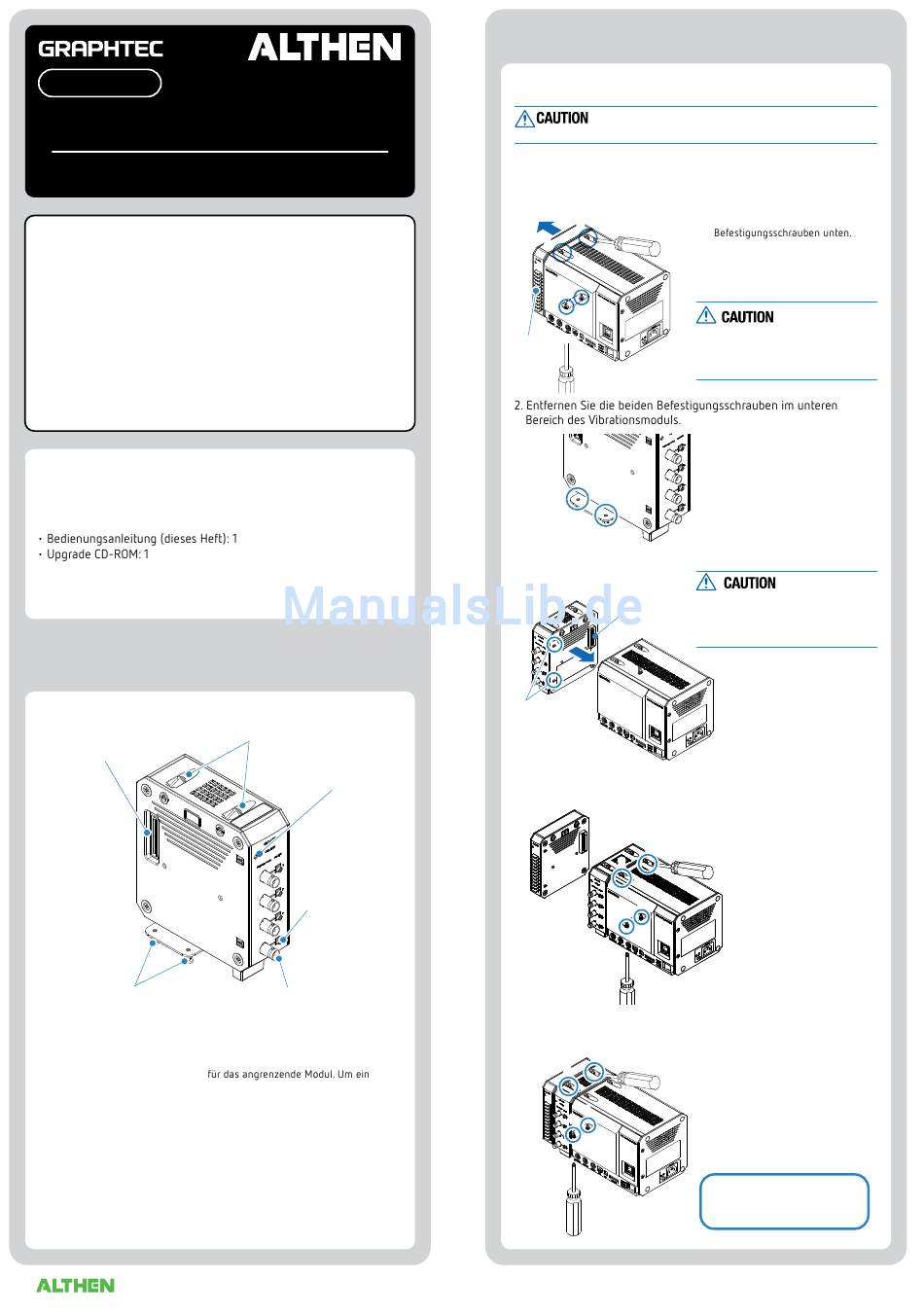

1 Bezeichnung der Geräteteile
Erläuterung der Geräteteile und Funktionen
1. Modul-Steckverbindung
4. Modul-Halteschrauben (unten)
1. Modul-Steckverbindung ............... für alle Modultypen
2. Modul-Halteschraube (oben)........
3. Power-LED..................................... leuchtet grün, wenn das Gerät einge-
4. Modul-Halteschraube (unten)....... für das angrenzende Modul
5. Eingang Spannung/IEPE............... Anschluss für analoge Messungen
6. Eingang Ladung............................ Anschluss für analoge Messungen
Frankfurter Strasse 150-152
GL7-CHA-UM-151
© ALTHEN GmbH 2013, Version 1.01
2. Modul-Halteschrauben (oben)
3. Power-LED
6. Eingang für Vibrations-
aufnehmer mit Ladungs-
ausgang
5. Eingang für Spannung und
IEPE-Vibrationsaufnehmer
Herunterfallen zu vermeiden, nicht vom
Modul lösen
schaltet ist und das Modul erkannt
wurde.
65779 Kelkheim
|
2 Installation
Hier wird das Befestigen des Moduls an der Zentral-
einheit beschrieben.
Vor dem Installieren oder Entfernen von Modulen muss die
Stromversorgung abgeschaltet werden.
1. Entfernen Sie die Halteschrauben (2x oben und 2x unten) und
schieben Sie das Alarmmodul parallel zur Zentraleinheit in
Pfeilrichtung.
3 3
4 4
1 1
2 2
Alarm module
1 1
2 2
3. Schieben Sie das Eingangsmodul parallel an die Zentraleinheit
heran und schließen Sie die Steckverbindung an.
Steckverbindung
Stifte
4. Verbinden Sie Eingangsmodul und Zentraleinheit mit den 4
Schrauben (2x oben und 2x unten).
1 1 1
1
2 2
3 3
4 4
5. Installieren Sie auf die gleiche Weise das Alarmmodul am
letzten Modul und schrauben Sie es fest.
1 1
2 2
3 3
4 4
+49 (0)6195 70060
| |
(1) Entfernen Sie die beiden
(2) Lösen Sie die beiden
Sicherungsschrauben oben.
(3) Entfernen Sie das Alarmmodul.
Schieben Sie das Modul in Pfeilrichtung.
Wenn das Modul schräg angesetzt wird,
kann die Steckverbindung beschädigt
werden.
Schieben Sie das Modul in Pfeilrichtung.
Wenn es schräg angesetzt wird, können
die Stifte beschädigt werden.
Das empfohlene Schrauben-
Anzugsdrehmoment beträgt:
0,39 Nm.
www.althen.de info@althen.de
|
