KAPITEL 2: Prüfung und Vorbereitung

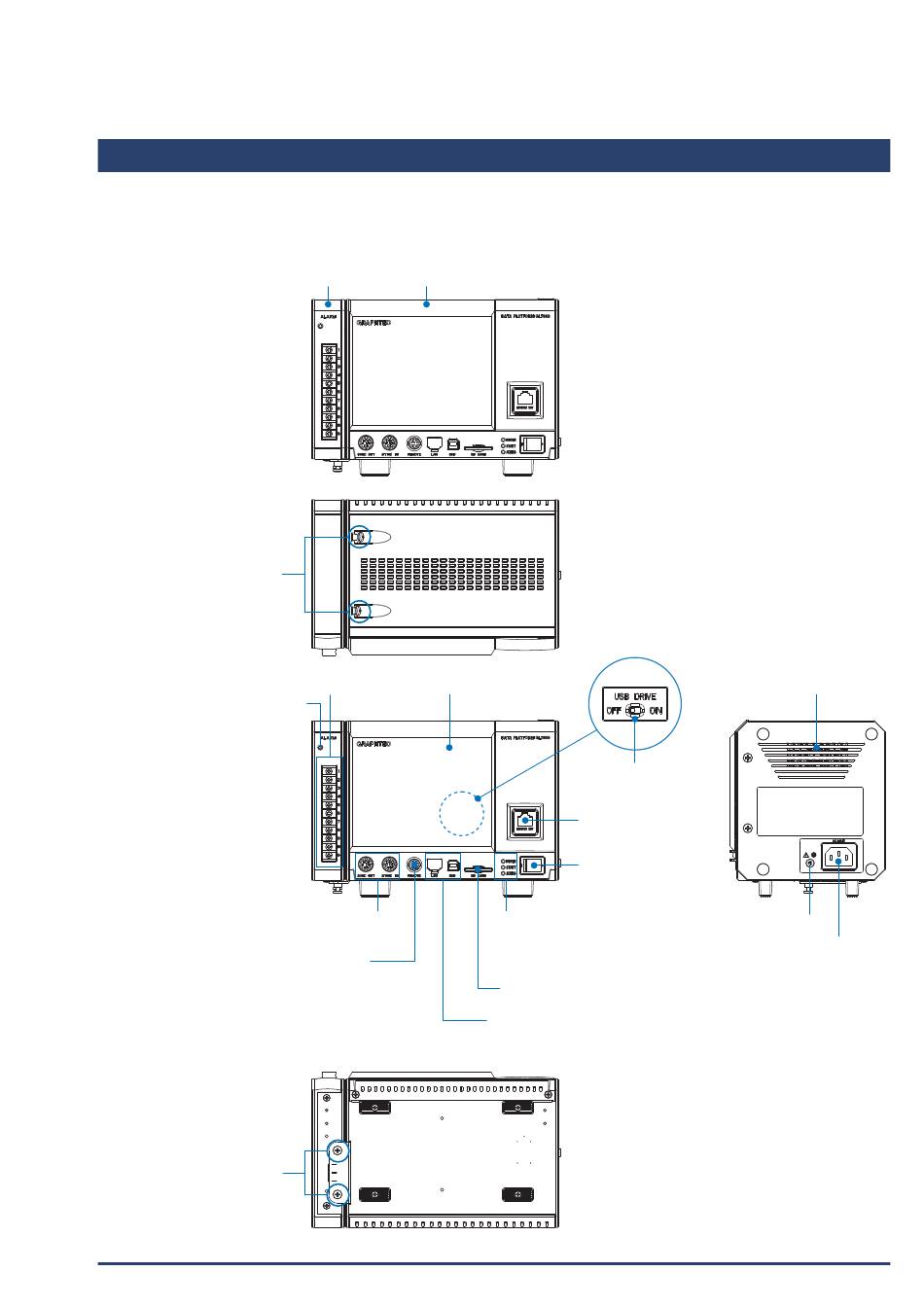

2.5 Zentraleinheit - Bezeichnung und Funktion der Geräteteile
In diesem Abschnitt werden die Komponenten der Zentraleinheit mit ihren Bezeichnungen und Funktionen vorgestellt. (Es wird
ein separates Eingangs-/Verstärkermodul benötigt)
Das Alarmmodul ist werkseitig an die Zentaleinheit des GL7000 angeschlossen.
1. Modul-Halteschraube
(oben)
15. Alarmsignalausgang
14. Netz-LED
4. Synchronisationsanschluss
5. REMOTE-Anschluss
•
Externer Triggereingang
•
Externer Abtasteingang
•
Triggerausgang
•
Triggereingang
•
Start-/Stop-Eingang
13. Modul-Halteschraube
(unten)
2-4
Alarmmodul Zentraleinheit
2. Vordere Abdeckung
(Unter der
Abdeckung)
16. USB-Laufwerks-
modus-Schalter
3. Monitor-
Ausgangsanschluss
9. Ein-/Aus-Schalter
8. Status-LED
•
POWER: leuchtet, wenn Gerät in Betrieb
•
START: leuchtet, wenn Daten aufge-
zeichnet werden
•
ACCESS: leuchtet, wenn Daten verarbeitet
werden
7. SD-Karten-Steckplatz
6. PC-Schnittstellen
•
EUSB
•
LAN
10. Lüfter
11. Masse-
anschlüsse (GND)
12. Netzanschluss
