Dms-Modul Für Dms Und Dms-Sensoren (Gl7-Dcb) - GRAPHTEC GL7000 Bedienungsanleitung

KAPITEL 2: Prüfung und Vorbereitung
DMS-Modul für DMS und DMS-Sensoren (GL7-DCB): Optional
<Zubehör für Modul GL7-DCB>
•
Modul: 1 Stück
•
DSUB-Stecker: 4 Stück

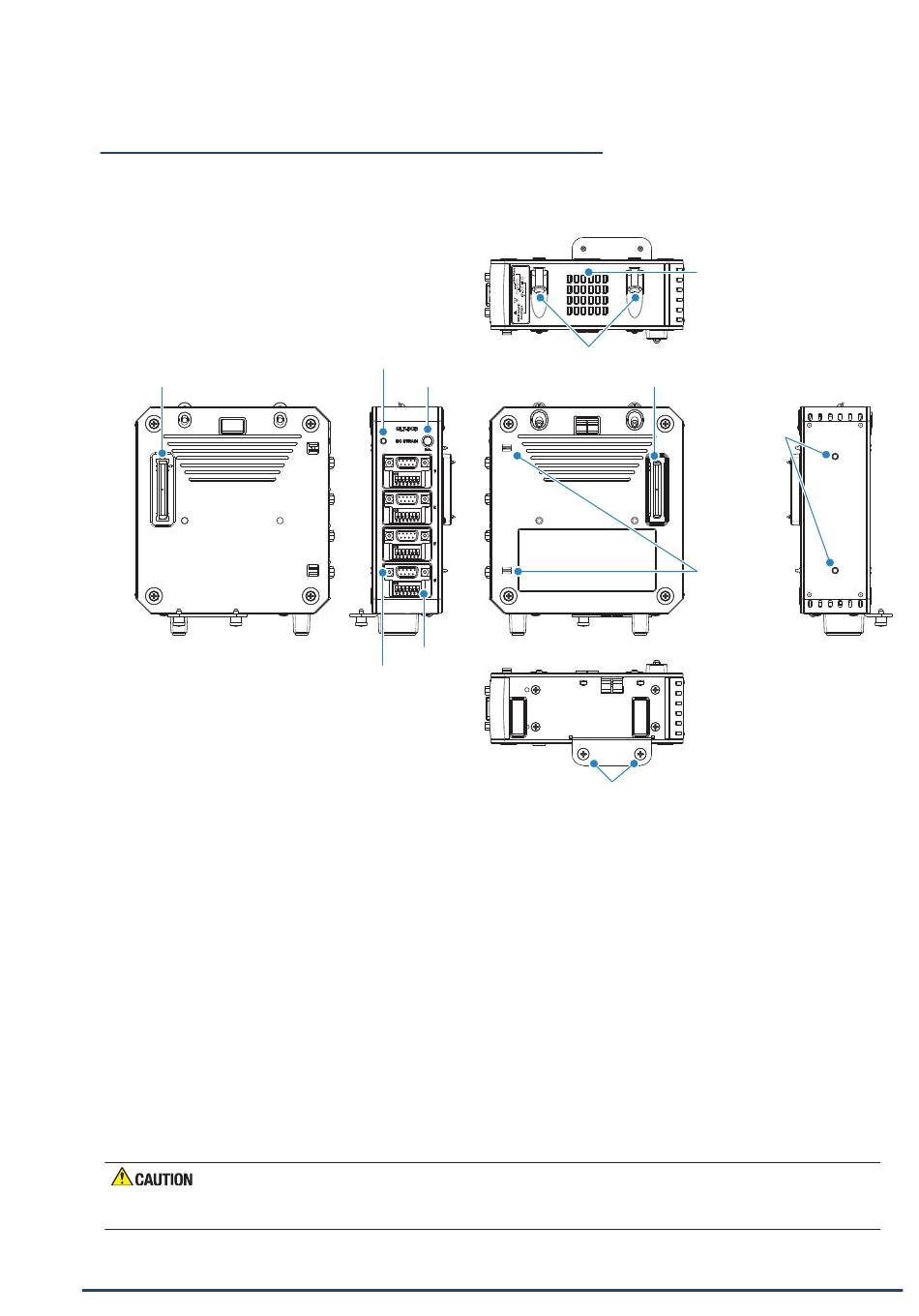

1. Modul-Steckverbindung
1. Modul-Steckverbindung ......................... Anschluss für die Verbindung zum nächsten Modul.
2. Modul-Steckverbindung ....................... Anschluss für die Verbindung zur GL7000-Zentraleinheit oder zum vorhergehenden
3. Modul-Halteschraube (oben) ............... Befestigungsschraube für das angrenzende Modul.
4. Lüfter ......................................................... Lüfter für die Kühlung des Gehäuseinneren.
5. Modul-Halteschraube (unten) .............. Befestigungsschraube für das angrenzende Modul.
6. Stift ............................................................ Ein Führungsstift für den Anschluss des Moduls.
7. M4-Gewindebohrung ............................. Verwenden Sie diese Bohrung für die Befestigung am Panel usw.
8. Power-LED ............................................... Die Power-LED leuchtet grün, wenn das Gerät eingeschaltet und das Modul erkannt
9. Eingangsklemmen für DMS, Spannung, Widerstand
............................................................. Anschluss für analoge Messungen.
10. DIP-Schalter ........................................... Zum Umschalten zwischen DMS, Spannung und Widerstand.
11. Selbstabgleich-Schalter ....................... Durch Drücken des Schalters wird der DMS-Eingangswert auf 0 (Null) gesetzt.
Es dürfen maximal 8 DMS-Module installiert werden. Wenn mehr als 8 DMS-Module installiert sind, erscheint eine Nachricht beim
Einschalten des Systems.
2-14
8. Power-LED
11. Selbstabgleich-Schalter
10. DIP-Schalter
9. Eingangsklemmen für DMS,
Spannung, Widerstand
Modul.
wurde. Die LED blinkt während des Auto-Abgleichs.
3. Modul-Halteschraube (oben)
2. Modul-Steckverbindung
5. Modul-Halteschraube (unten)
4. Lüfter
7. M4-Gewinde-
bohrung
6. Stift
