KAPITEL 3: Messung und Einstellung
<Spannungs-/Temperaturmodul>

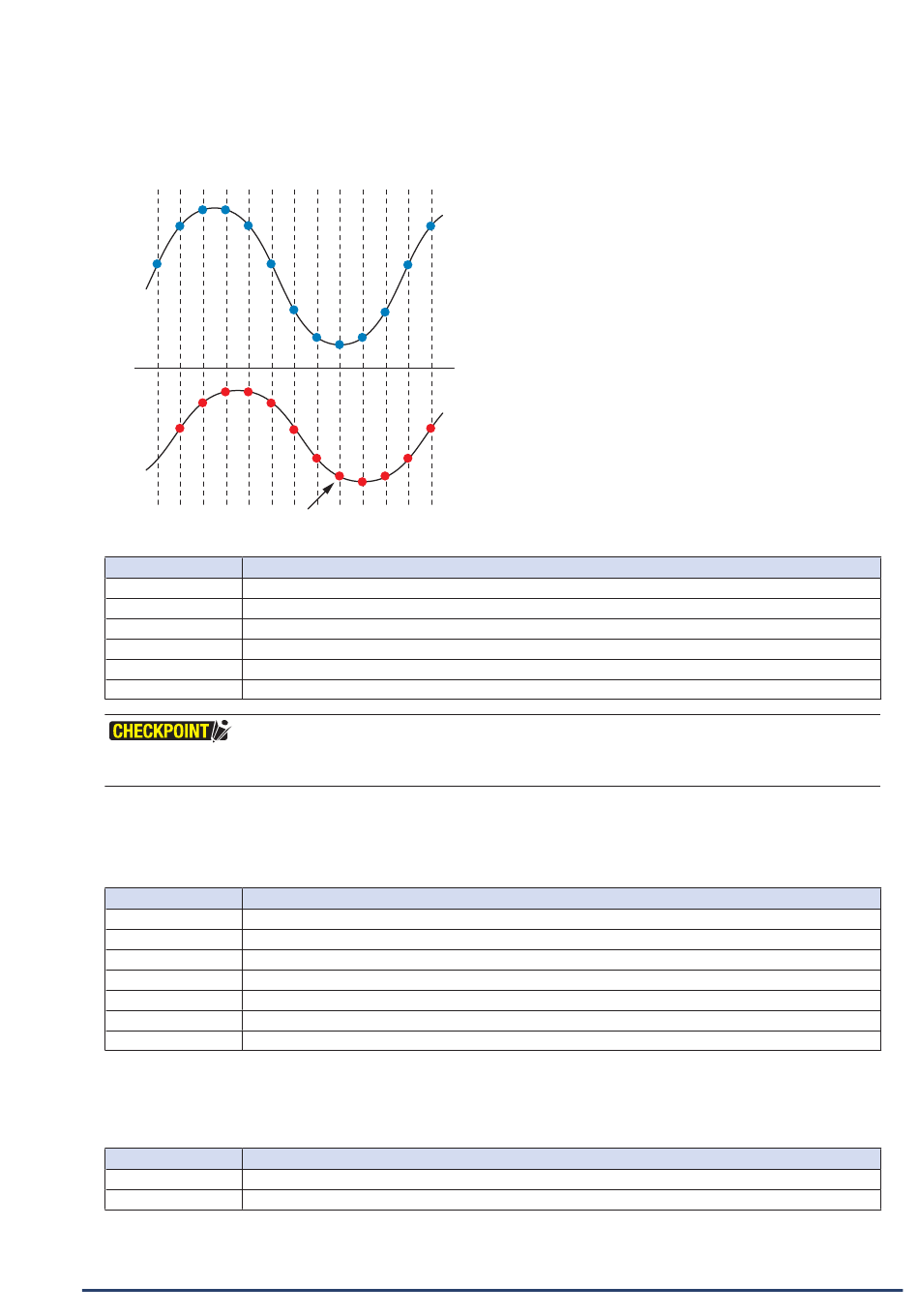

Der Filter des Spannungs-/Temperaturmoduls ist der gleitende Mittelwert (siehe unten).
n-5
n-4
Wenn als Filter „5" ausgewählt wurde,
D=(n-4 + n-3 + n-1 + n) ÷ 5
Auswahl
Aus Kein gleitender Mittelwert.
2 Gleitender Mittelwert aus 2 Messwerten
5 Gleitender Mittelwert aus 5 Messwerten
10 Gleitender Mittelwert aus 10 Messwerten
20 Gleitender Mittelwert aus 20 Messwerten
40 Gleitender Mittelwert aus 40 Messwerten
Ist das Abtastintervall kürzer als 10 ms, wird der Wert der Mittelwert sei, der über 10 ms gemessen wurde. Ist das Abtastintervall
länger als 5 Sekunden, wird der Wert der Mittelwert sein, der über 5 Sekunden gemessen wurde.
<Highspeed-Spannungsmodul / Hochspannungsmodul>
Das Highspeed-Spannungsmodul und das Hochspannungsmoduls besitzen einen Tiefpassfilter in der Analogschaltung.
Auswahl
Aus Filter wird nicht verwendet.
Line Grenzfrequenz beträgt ca. 1,5 Hz.
5 Hz Grenzfrequenz beträgt ca. 5 Hz.
50 Hz Grenzfrequenz beträgt ca. 50 Hz.
500 Hz Grenzfrequenz beträgt ca. 500 Hz.
5 kHz Grenzfrequenz beträgt ca. 5 kHz.
50 kHz Grenzfrequenz beträgt ca. 50 kHz.
<Logik-/Impulsmodul>
Das Logik-/Impulsmoduls besitzt einen Tiefpassfilter in der Analogschaltung
Auswahl
Aus Filter wird nicht verwendet.
Ein Grenzfrequenz beträgt ca. 50 Hz.
3-90
n-3
n-2
n-1
n
D
Beschreibung
Beschreibung
Beschreibung
