KAPITEL 3: Messung und Einstellung
(11)-4 Pegel/Oberer Pegel/Unterer Pegel
Zum Festlegen der Triggervergleichspegel.
Wenn als Betriebsart „H" (Hoch) oder „L" (Niedrig) eingestellt ist, wird ein 1 Vergleichspegel festgelegt. Wenn die Betriebsart
„Win in" (innerhalb) oder „Win out" (außerhalb) lautet, werden 2 Vergleichspegel festgelegt.

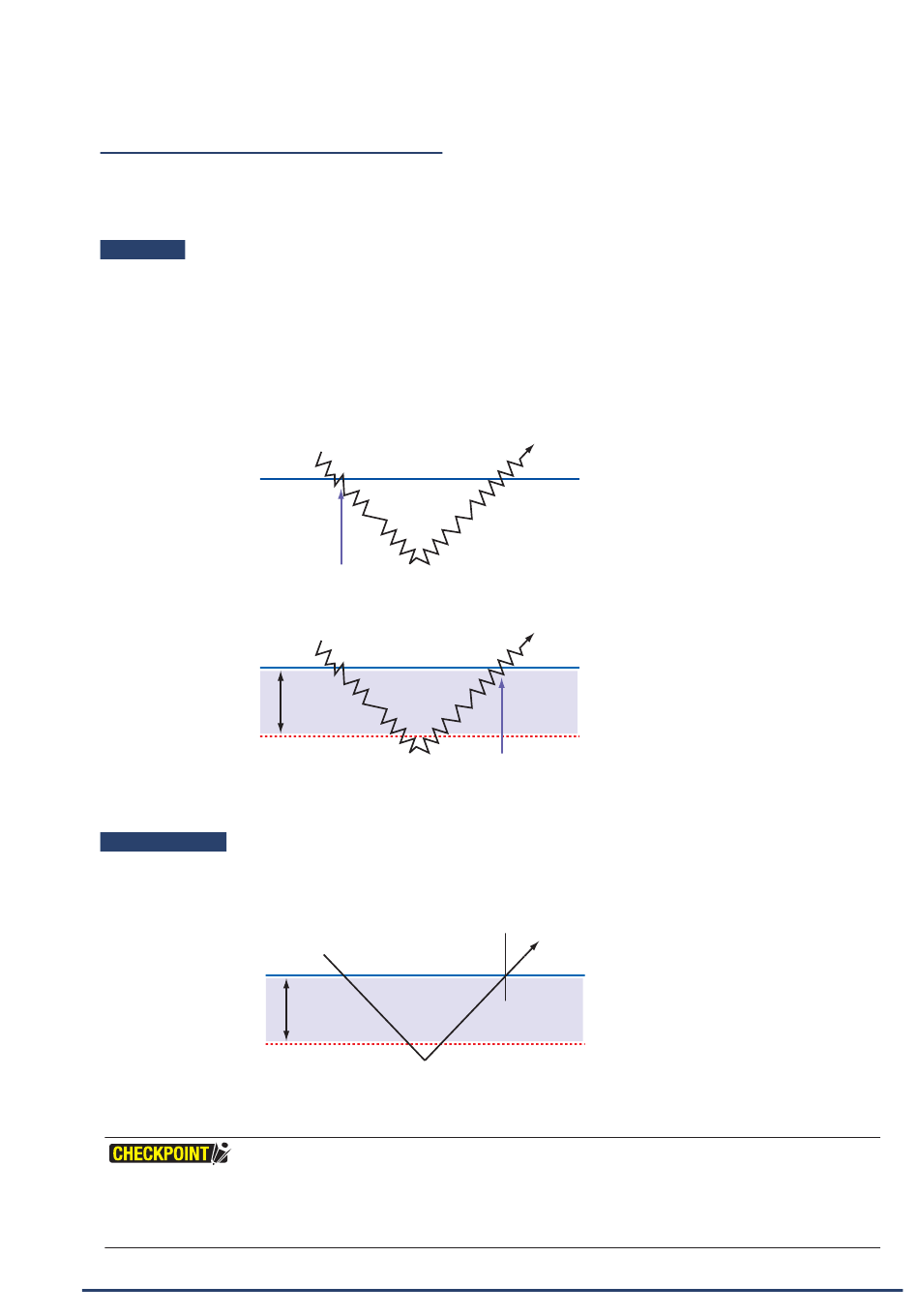

Hysterese
Es wird für die Triggerpegel eine Hysterese konfiguriert, um zu verhindern, dass aufgrund von Störungen falsch positive Trigger
auftreten. In der folgenden Abbildung wird die Hysterese veranschaulicht.
Selbst bei festgelegten Pegeln können Fehler auftreten, wie die folgende Abbildung zeigt.
<Bsp.>
Kombination: Flanke ODER
Betriebsart: H
Pegel : 0,5 V
•
Ohne Hysterese
Trigger (alarm) level
* If the hysteresis is not provided, the rising may be detected even when the rising has been set.
•
Mit Hysterese (GL7000)
Trigger (alarm) level
Hysteresis level
* For Rising mode, when the signal level drops below the hysteresis level at a time, and then becomes greater
than or equal to trigger (alarm) level, the tigger (alarm) is detected.
Hysteresepegel
Jeder Hysteresepegel ist wie in folgender Darstellung abgebildet festgelegt.
•
<Betriebsart: H ansteigend>
Trigger (alarm) level
Hysteresis level
•
Der Hysteresepegel hat EInfluss auf den oberen Grenzwert und den unteren Grenzwert einer Betriebsart.
•
Der Fehler des Trigger-/Alarmpegels entspricht der Genauigkeit von Spannung und Temperatur.
•
Wenn der erfasste Alarm unterhalb des Hysteresepegels fällt, wird er gelöscht. (Wenn der Alarm gehalten wird).
•
Für den Impulsmodus steht kein Hysteresepegel zur Verfügung.
3-100
The trigger (alarm) is detected here.
The trigger (alarm) is detected here.
Trigger (alarm) point
0.5000 V
0.5000 V
0.4900 V
0.5000 V
Hysteresis level
<Voltage>
• 1% of the level set value range
(1 V range: level set value -0.01 V)
<Temperature>
• Level set value -0.5ºC
