Installieren eines Messmoduls (optional) an der Zentraleinheit

•
Vor dem Installieren oder Entfernen von Modulen muss die Stromversorgung ausgeschaltet werden.
•
Beachten Sie, dass die Einstellungen initialisiert werden, wenn die Konfiguration des Verstärkermoduls für die Messung geändert wird.
(Im Folgenden dient die Verwendung eines Spannungsmoduls als Beispiel)

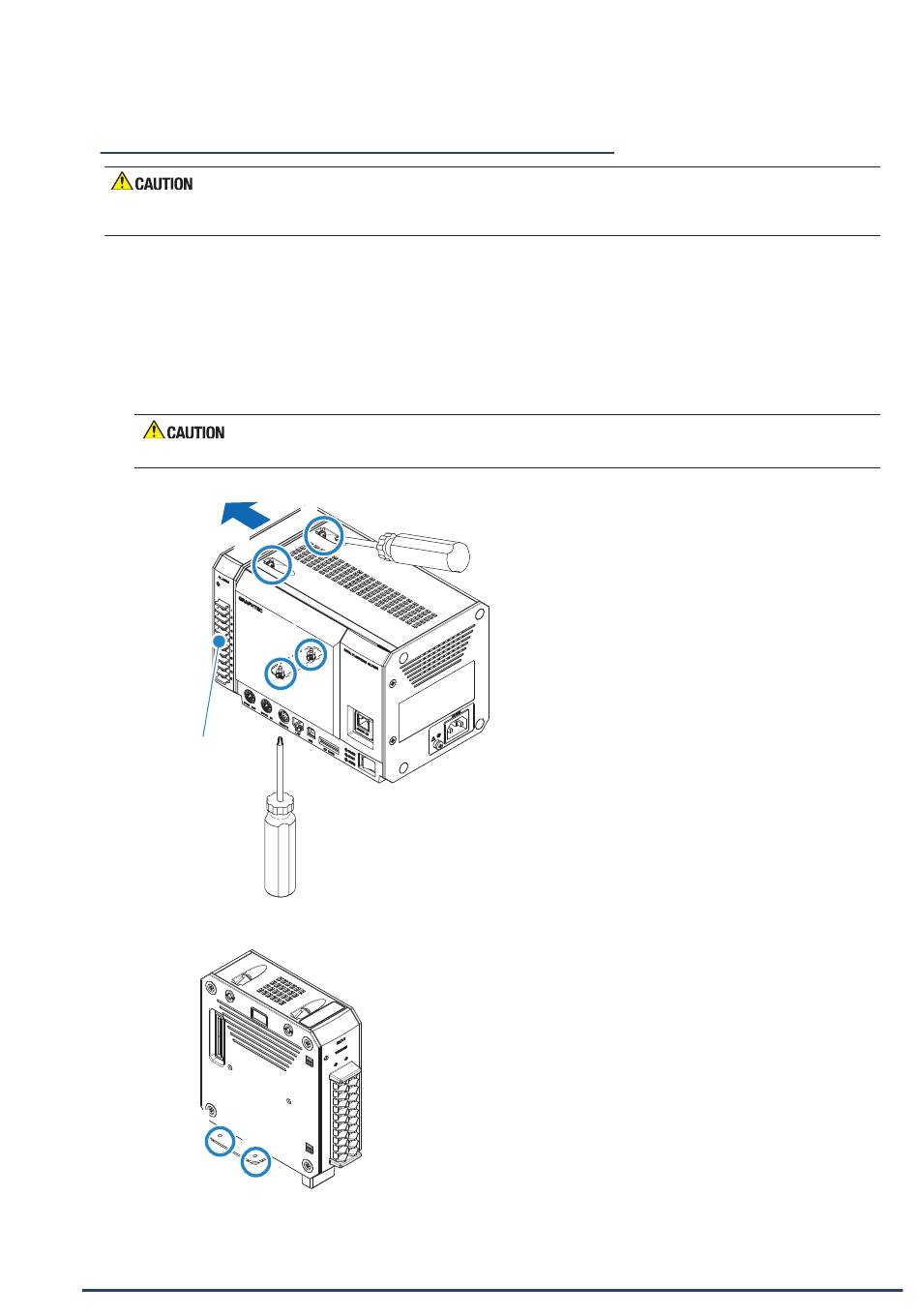

(1) Entfernen Sie die Modul-Halteschrauben (2x unten und 2x oben) und schieben Sie das Alarmmodul parallel zur
Zentraleinheit in Pfeilrichtung.
1. Entfernen Sie die beiden Befestigungsschrauben unten.
2. Lösen Sie die beiden Sicherungsschrauben oben.
3. Entfernen Sie das Alarmmodul.
Vor dem Installieren oder Entfernen von Modulen muss die Stromversorgung ausgeschaltet werden.
4 4
2 2
Alarmmodul
(2) Entfernen Sie die beiden Befestigungsschrauben am unteren Teil des Spannungsmoduls.
1 1
2 2
3 3
1 1
