GRAPHTEC GL7000 Bedienungsanleitung Seite 25

1. Monitor ...................................................... LCD-Monitor mit Touchpanel-Funktion.
2. Bedienfeld ................................................ Die meisten Bedienvorgänge werden über den Bildschirm vorgenommen.
3. Gewindebohrung für Installation ........ Bohrung mit Innengewinde für die Befestigung an der Zentraleinheit.
4. Modul-Steckverbindung ........................ Anschluss für die Verbindung zur Zentraleinheit.
5. Gewindebohrung für Montage ............. Bohrung mit Innengewinde für die Befestigung am Verstellrahmen (2×).
6. Stift ............................................................ Stifte für die Befestigung an der Zentraleinheit (2x).
7. Monitor-Eingangsanschluss .................. Zum Anschließen bei Verwendung des Verlängerungskabels und bei Verwendung des

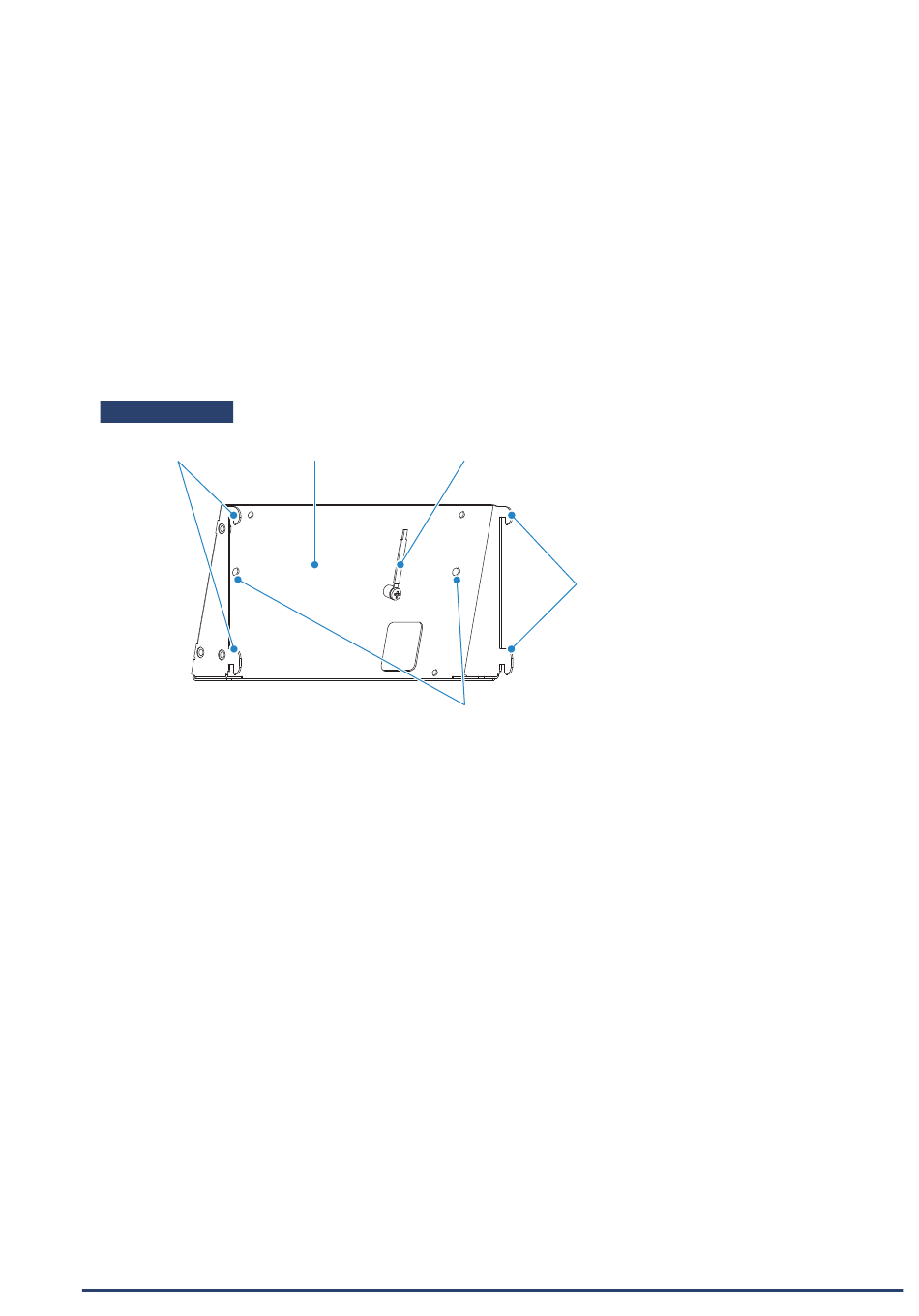

Verstellrahmen
8. Stift 9. Verstellrahmen
8. Stift ............................................................ Stifte für die Befestigung an der Zentraleinheit (4×).
9. Verstellrahmen ........................................ Verstellrahmen (mit einem Neigungswinkel von 15 °), um die Bildschirmeinheit an der
10. Klammer .................................................. Klammer zum Fixieren des Monitor-Anschlusskabels.
11. Montagebohrung ................................... Gewindebohrung für die Befestigung der Bildschirmeinheit.
* Fast alle Bedienvorgänge können über das Touchpanel oder Bedienfeld vorgenommen
werden.
Verstellrahmens.
10. Klammer
11. Montagebohrung
Zentraleinheit zu befestigen.
KAPITEL 2: Prüfung und Vorbereitung
8. Stift
2-7
