(13)-1 Messbereichsspanne/Position/Verfolgung

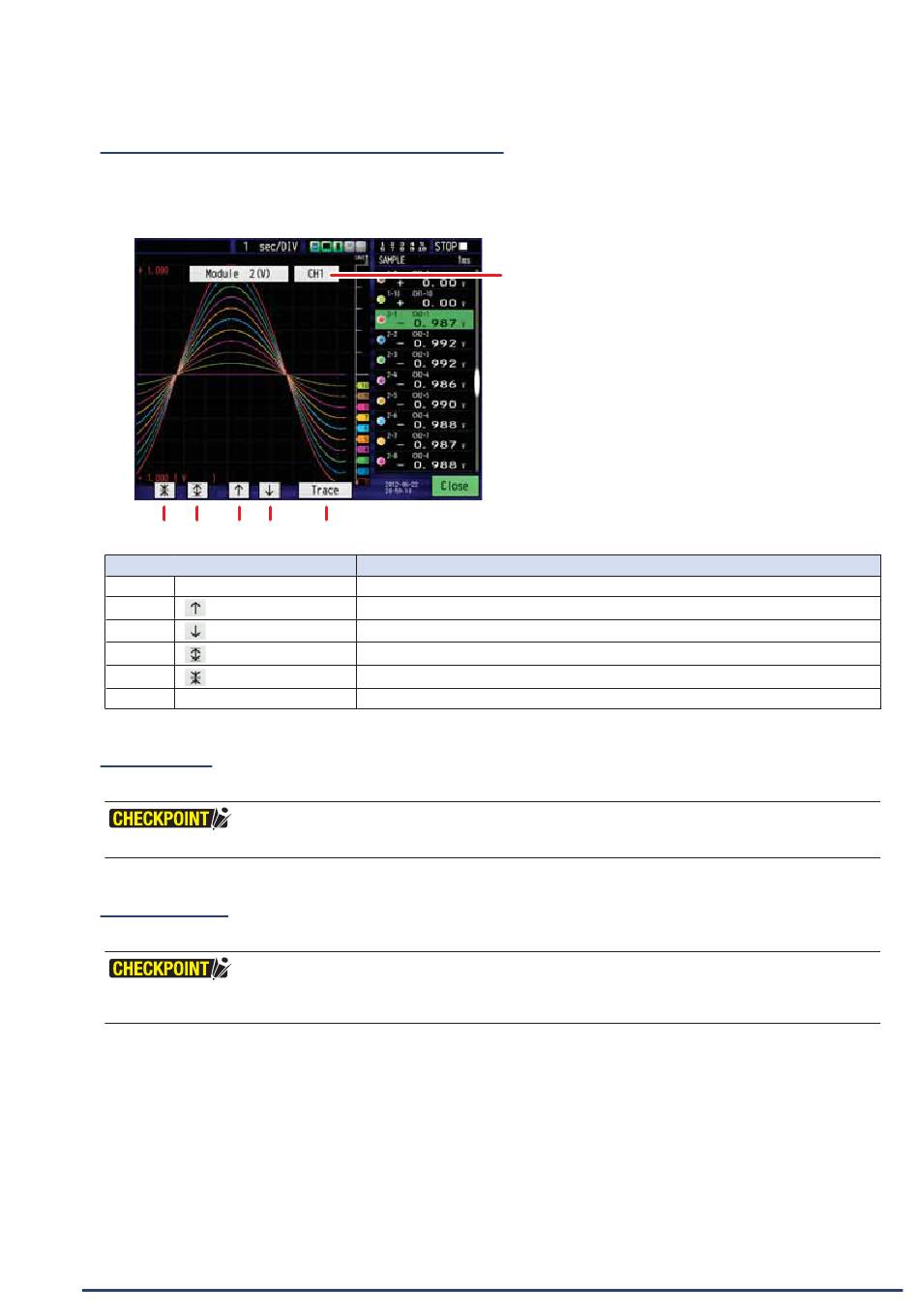

Schaltet die Signalverlaufsanzeige ein/aus und erlaubt dem Anwender das Ändern der Anzeige-Einstellungen. Wenn Sie auf
die Schaltfläche für „Messbereichsspanne/Position/Verfolgung" klicken, wird der unten abgebildete Bildschirm angezeigt. Sie
können die Einstellungen bei angezeigtem Signalverlauf ändern.
(5) (4) (2) (3)
Item select
(1) Kanal
(2) Auf
(3) Ab
(4) Vergrößern
(5) Reduzieren
(6) Verfolgung
(13)-2 Zonen
Legt die Zone (Bereich) für die Signalverlaufsanzeige fest.
Wenn eine Zone festgelegt wurde, steht der in der jeweiligen Zone angezeigte Kanal fest und kann nicht geändert werden.
(13)-3 Zeit/Div
Legt die Zeitskala fest, die horizontale Achse der Signalverlaufsanzeige.
Beim Anzeigen des Signalverlaufs im Freilauf oder während der Aufzeichnung erfolgt die Anzeige mit 100 ms/Teilstrich. Bei der
Datenwiedergabe erfolgt die Anzeige gemäß aufgezeichneter Abtastrate/Teilstrich.
(6)
Dient zum Auswählen des Kanals, dessen Anzeige bearbeitet werden soll.
Verschieben des Signalverlaufs nach oben.
Verschieben des Signalverlaufs nach unten.
Vergrößern
Verkleinern
Schaltet die Signalverlaufsanzeige Ein/Aus.
KAPITEL 3: Messung und Einstellung
(1) Kanal
Description
3-105
