GRAPHTEC GL7000 Bedienungsanleitung Seite 146

KAPITEL 3: Messung und Einstellung
(10)-8 Versch. DC, AC,
DC-RMS,
AC-RMS
IEPE,
IEPE-RMS
Ladung,
Ladung-
RMS
*1: Messbereich: im Bereich 2 Veff: Scheitelfaktor 4 oder weniger; im Bereich 5 Veff: Scheitelfaktor 2 oder weniger
*2: Filter: AAF (Anti-Aliasing-Filter) wird automatisch auf 1/2,5 der Abtastfrequenz gesetzt.
AAF und LPF. können nicht gleichzeitig verwendet werden.
*3: Wenn der Eingang AC oder AC-RMS ist und „AC" angezeigt wird, ist HPF nicht verfügbar.

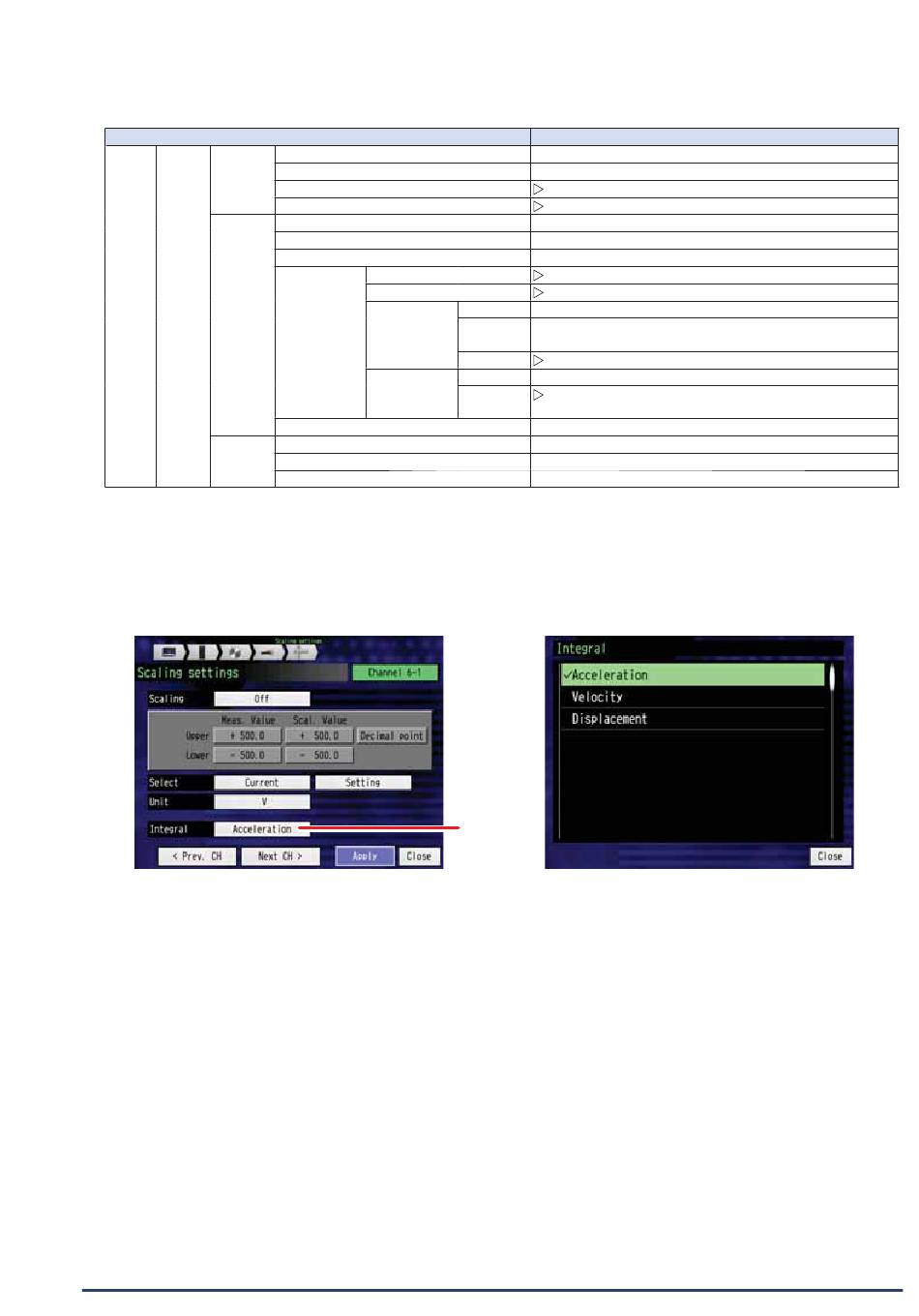

*4: Integral: Der Ausgang des Vibrationssensors kann auf Schwingbeschleunigung, Schwinggeschwindigkeit oder Schwingweg
eingestellt werden.
*5: Speisestrom: Wird für den Einstellung des Bereichs des eingebauten Verstärkers und des eingebauten RMS-Verstärkers
benötigt
*6: TEDS-Einstellungen:
Bei Verwendung eines TEDS-kompatiblen Aufnehmers werden die Informationen zu Nennkapazität und Nennausgang
automatisch in das Modul eingelesen.
Die TEDS-Funktion des Moduls entpricht den Anforderungen des IEEEE1451.4 Template ID25 (Vibrationsaufnehmer). Zum
Einstellen befolgen Sie bitte die nachfolgende Vorgehensweise:
<Vorgehensweise>
•
Verbinden Sie den Vibrationsaufnehmer mit eingebautem Verstärker (IEPE) mit dem BNC-Anschluss.
•
Stellen Sie den Eingangswert in den Eingangseinstellungen auf den Messbereich des eingebauten Verstärkers oder RMS-
Verstärkers ein.
•
Führen Sie bei den TEDS-Einstellungen den Vorgang „TEDS-Info lesen" durch.
Verschiedene Einstellungen des Moduls werden automatisch ausgeführt.
•
Der Vibrationsaufnehmer kann jetzt mit wie unten beschrieben eingestellt werden. Stellen Sie Bereichsspanne, Filter und
Skalierung usw. je nach Messbedingungen ein.
Der Anschluss ist damit beendet.
3-82
Parameter
Signalverlaufsfarbe
Linienbreite
Autom. Nullpunktjustage ausführen
Autom. Nullpunktjustage rücksezten
Signalverlaufsfarbe
Linienbreite
Speisestrom *5
TEDS- TEDS-Info lesen
Einstellungen
TEDS-Modus freigeben
TEDS-
Informationen
speichern
TEDS-Infor-
mationen
lesen
Sensorempfindlichkeit *1
Signalverlaufsfarbe
Linienbreite
Sensorempfindlichkeit *1
RGB-Farbe, jede Farbe: 0 bis 31
1 bis 8 Punkte
Ausführen
Rücksetzen
RGB-Farbe, jede Farbe: 0 bis 31
1 bis 8 Punkte
4, 8mA
Lesen
Freigeben
Dateiname Texteingabe
Datiname Automatisch, Anwender, Seriennummer
festlegen
Speichern Speichern
Dateiname Datei auswählen
Laden Laden
Numerische Eingabe (Empfindlichkeit des Sensors eingeben)
RGB-Farbe, jede Farbe: 0 bis 31
1 bis 8 Punkte
Numerische Eingabe (Empfindlichkeit des Sensors eingeben)
*6
Auswahl
