GRAPHTEC GL7000 Bedienungsanleitung Seite 40

KAPITEL 2: Prüfung und Vorbereitung

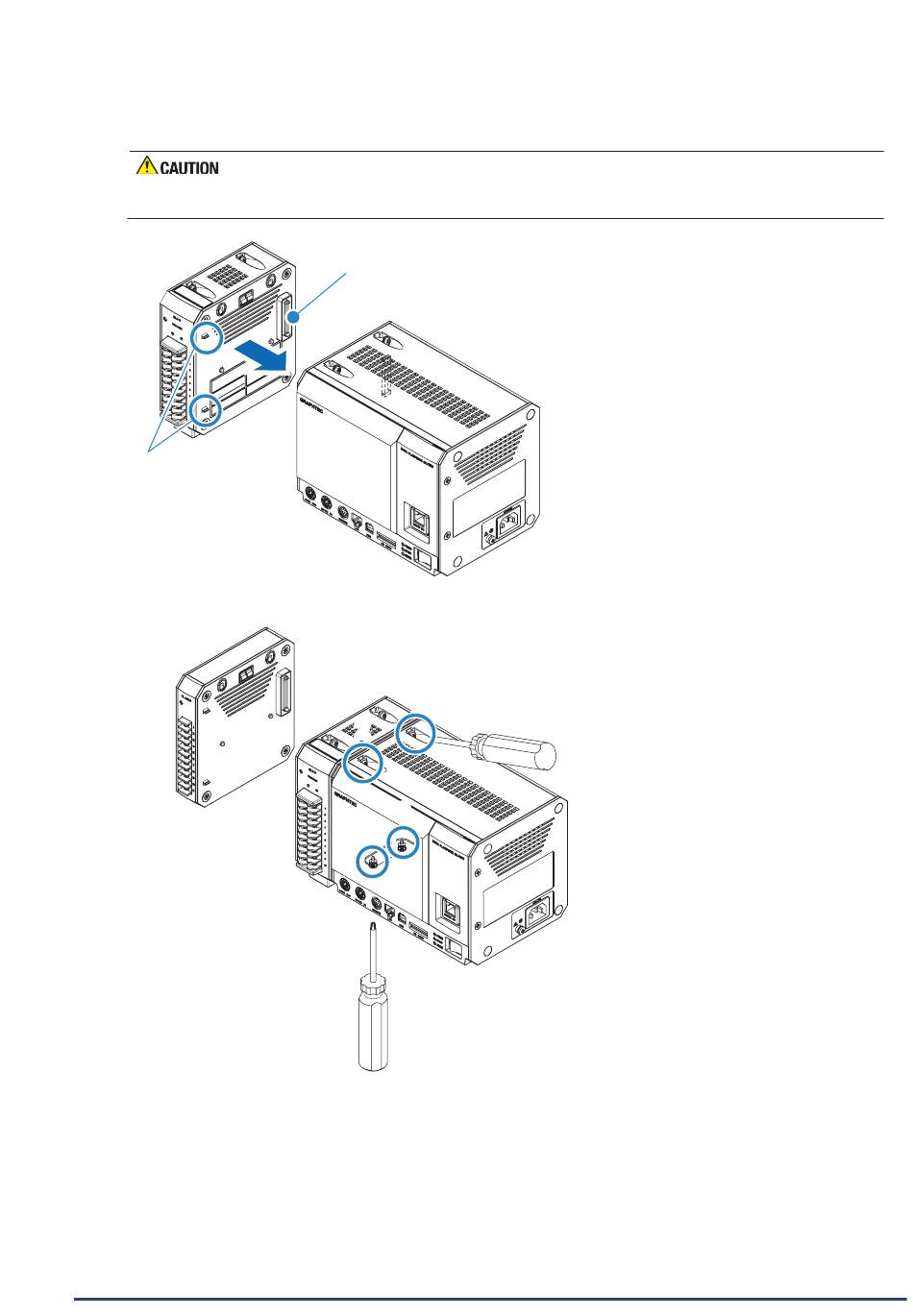

(3) Schließen Sie die Modul-Steckverbindung an, indem Sie das Modul parallel an die Zentraleinheit heranschieben.
Schieben Sie das Modul in Pfeilrichtung. Wenn das Modul beim Aufsetzen etwas geneigt gehalten wird, kann der Führungsstift
beschädigt werden.
Stift
(4) Befestigen Sie das Spannungsmodul mit den Schrauben (2x unten und 2x oben) an der Zentraleinheit.
2-22
Steckverbindung
1 1
2 2
3 3
4 4
