GRAPHTEC GL7000 Bedienungsanleitung

GL7-V
GL7000 Eingangsmodul
für Spannung
BEDIENUNGSANLEITUNG
Herzlichen Glückwunsch zum Erwerb dieses GRAPHTEC- Produktes.
Dieses Gerät ist ein Messmodul. Zur Verwendung müssen Sie es an
die Zentraleinheit installieren.
Nachfolgend beschreiben wir die Vorbereitung und die
Sicherheitsvorkehrungen bei Messungen.
Lesen Sie zu Ihrer eigenen Sicherheit unbedingt den Abschnitt 4
„Hinweise zur maximalen Eingangsspannung".
Nähere Einzelheiten zur Bedienung finden Sie im
Bedienungshandbuch auf der CD-ROM (im Lieferumfang der
Zentraleinheit).
Überprüfen des Geräteäußeren
Überprüfen Sie nach dem Auspacken und vor dem ersten Gebrauch,
dass die Außenseite des Gerätes keine Schäden (Kratzer oder
Verschmutzungen) aufweist.
Überprüfen auf Vollständigkeit
Bedienungsanleitung (dieses Heft): 1
Wenn Sie Mängel feststellen oder etwas fehlt, wenden Sie sich bitte
an den Fachhändler, bei dem Sie das Gerät erworben haben.
*Die Angaben in diesem Heft können ohne Vorankündigung geändert werden.

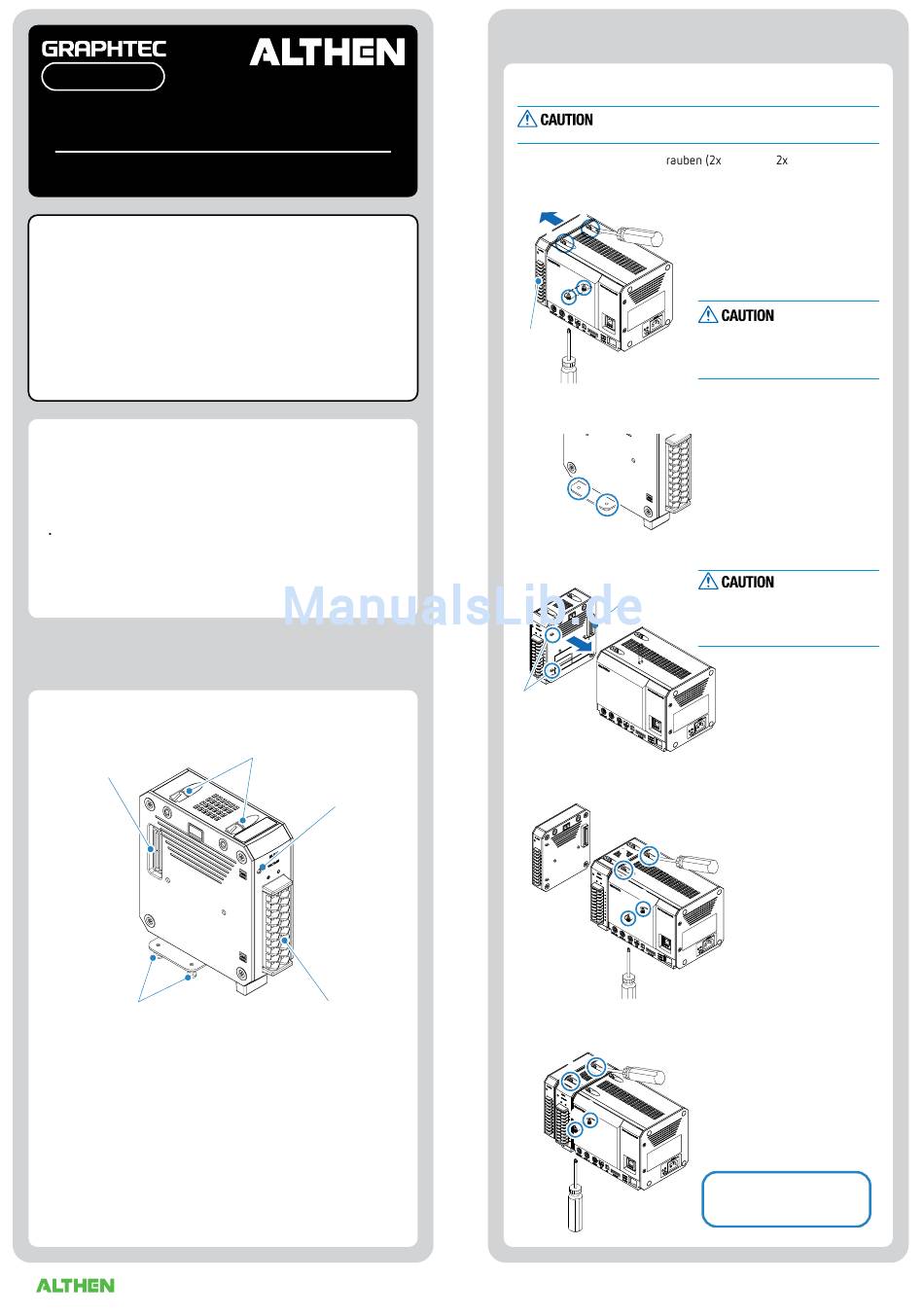

1 Bezeichnung der Geräteteile
Erläuterung der Geräteteile und Funktionen
2. Modul-Halteschrauben (oben)
1. Modul-Steckverbindung
4. Modul-Halteschrauben (unten)
1. Modul-Steckverbindung ......... für alle Modultypen
2. Modul-Halteschraube .............
für das angrenzende Modul. Um ein
(oben)
Herunterfallen zu vermeiden, nicht vom
Modul lösen.
3. Power-LED ..............................
leuchtet grün, wenn das Gerät eingeschaltet
ist und das Modul erkannt wurde.
für das angrenzende Modul.
4. Modul-Halteschraube .............
(unten)
Eingangsanschluss für analoge Messungen
5. Eingangsklemmen ..................
(Analogsignal)
Frankfurter Strasse 150-152
GL7-V-UM-151 | © ALTHEN GmbH 2013, Version 2.02
3. Power-LED
5. Analogsignal-Eingangsklemmen
65779 Kelkheim
|
2 Installation
Hier wird das Befestigen des Moduls an die Zentraleinheit
beschrieben.
Vor dem Installieren oder Entfernen von Modulen muss die
Stromversorgung abgeschaltet werden.
1. Entfernen Sie die Haltesch
schieben Sie das Alarmmodul parallel zur Zentraleinheit in
Pfeilrichtung.
3 3
4 4
1 1
2 2
Alarmmodul Alarmmodul
2. Entfernen Sie die beiden Befestigungsschrauben im unteren Bereich
des Eingangsmoduls.
1 1
2 2
3. Schieben Sie das Eingangsmodul parallel an die Zentraleinheit
heran und schließen Sie den Steckverbinder an.
Steckverbindung
Stift
4. Verbinden Sie Eingangsmodul und Zentraleinheit mit den
4 Schrauben (unten und oben).
1 1
2 2
3 3
4 4
5. Installieren Sie auf die gleiche Weise das Alarmmodul am letzten
Modul und schrauben Sie es fest.
1 1
2 2
3 3
4 4
+49 (0)6195 70060
| |
oben und unten) und
(1) Entfernen Sie die beiden
Befestigungsschrauben unten.
(2) Lösen Sie die beiden
Sicherungsschrauben oben.
(3) Entfernen Sie das Alarmmodul.
Schieben Sie das Modul in Pfeil-
richtung. Wenn das Modul schräg
angesetzt wird, kann die Steck-
verbindung beschädigt werden.
Schieben Sie das Modul in
Pfeilrichtung. Wenn es schräg
angesetzt wird, können die Stifte
beschädigt werden.
Das empfohlene Schrauben-
Anzugsdrehmoment beträgt:
4 kgf cm (0,39 Nm).
