GRAPHTEC GL7000 Bedienungsanleitung Seite 138

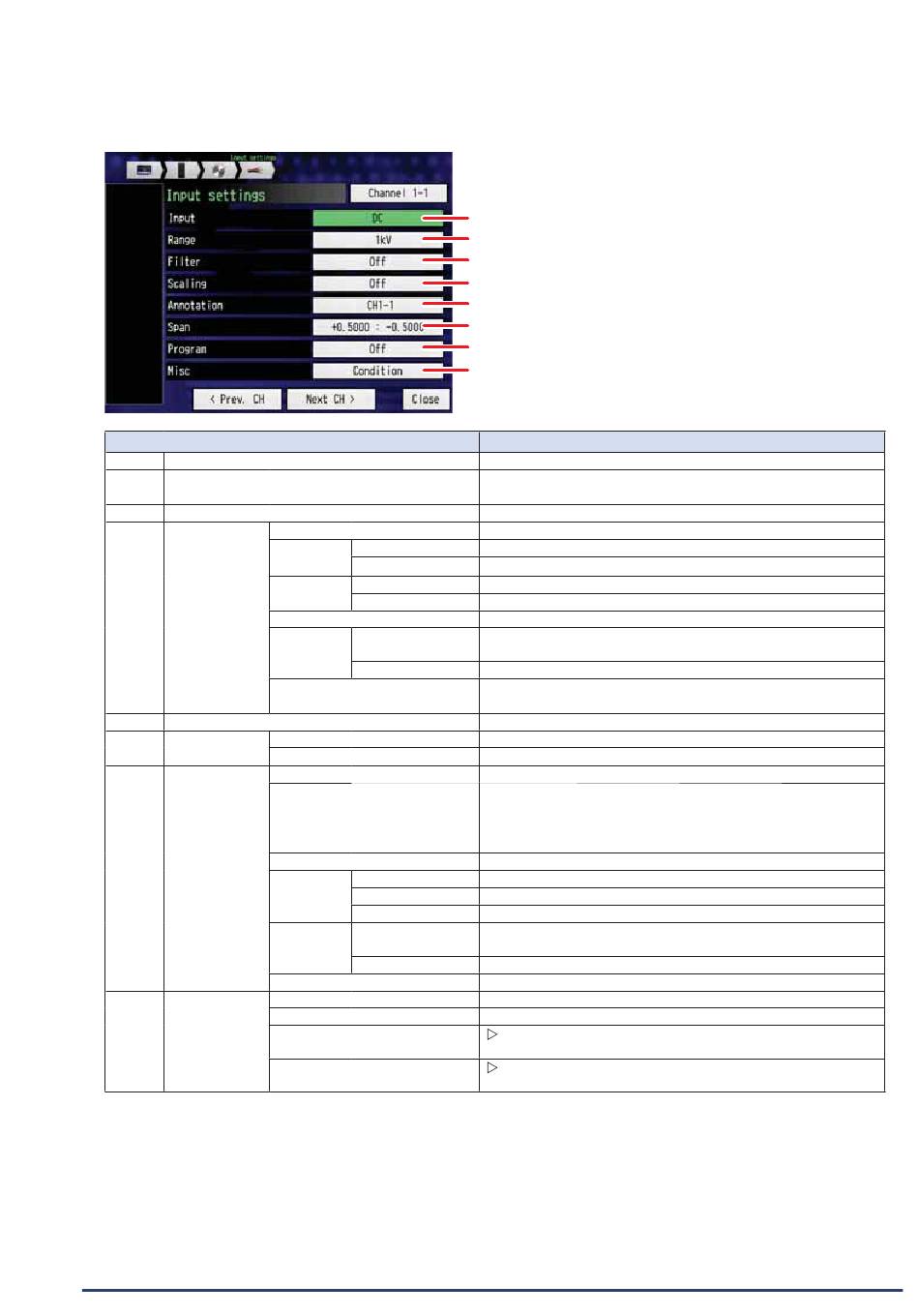

KAPITEL 3: Messung und Einstellung
<Hochspannungsmodul (GL7-HV)>
(10)-1 Eingang
(10)-2 Messbereich
(10)-3 Filter
(10)-4 Skalierung
(10)-5 Kanalbeschreibung
(10)-6 Messbereichs-
Spanne
(10)-7 Programm
(10)-8 Versch.
3-74
Parameter
Skalierung
Messwert Oberer Wert
Unterer Wert
Skal.-Wert Oberer Wert
Unterer Wert
Dezimalpunkt
Auswahl Messparameter
Physik. Einheit
Physik. Einheit
Oberer Wert
Unterer Wert
Berechnungen zwischen Kanälen
Operation
Skalierung
Mess- Oberer Pegel
bereichs- Unterer Pegel
Dezimalpunkt
spanne
Auswahl Messparameter
Physik. Einheit
Physik. Einheit
Signalverlaufsfarbe
Linienbreite
Autom. Nullpunktjustage
ausführen
Autom. Nullpunktjustage
rücksetzen
(10)-1 Input (Eingang)
(10)-2 Range (Messbereich)
(10)-3 Filter
(10)-4 Scaling (Skalierung)
(10)-5 Annotation (Kanalbeschreibung)
(10)-6 Span (Messbereichsspanne)
(10)-7 Program (Programm)
(10)-8 Misc. (Verschiedenes)
Aus, DC, AC, DC-RMS, AC-RMS
DC, AC : 2, 5, 10, 20, 50, 100, 200, 500 V, 1 kV
DC-RMS, AC-RMS : 1, 2, 5, 10, 20, 50, 100, 200, 500 V
Aus, Line, 5/50/500 Hz, 5/50 kHz
Off (aus), On (ein)
Numerische Eingabe
Numerische Eingabe
Numerische Eingabe
Numerische Eingabe
+1.0000, +10.000, +100.00, +1000.0, +10000
Strom, Länge, Fläche, Volumen, Geschwindigkeit, Beschleunigung,
Frequenz, Masse, Energie, Druck, Durchfluss, Temperatur, Dehnung
(verfügbare Auswahl je nach Messparameter)
Das Ergebnis der obigen Einheitenauswahl oder numerische
Eingabe
Texteingabe (bis zu 31 Zeichen)
Numerische Eingabe
Numerische Eingabe
Aus, Ein
CH-X (Operator) CH-Y
CH-X: Kanal 1 bis Kanal 112
Operator: 4 arithmetische Operatoren (+, –, *, /)
CH-Y: Kanal 1 bis Kanal 112
/1000000, /1000, ×1, ×1000, ×1000000
–100000 bis +100000 (Numerische Eingabe)
–100000 bis +100000 (Numerische Eingabe)
+1.0000, +10.000, +100.00, +1000.0, +10000
Strom, Länge, Fläche, Volumen, Geschwindigkeit, Beschleunigung,
Frequenz, Masse, Energie, Druck, Durchfluss, Temperatur, Dehnung
(verfügbare Auswahl je nach Messparameter)
Das Ergebnis der obigen Einheitenauswahl oder Texteingabe
RGB-Farbe, jede Farbe 0 bis 31
1 bis 8 Punkte
Ausführen
Rücksetzen
Auswahl
