KAPITEL 2: Prüfung und Vorbereitung

2.7 Installieren und Entfernen von Modulen

Hier wird das Installieren eines Moduls beschrieben. Führen Sie die Schritte zum Entfernen eines Moduls in umgekehrter
Reihenfolge aus.
•
Vor dem Installieren oder Entfernen von Modulen muss die Stromversorgung ausgeschaltet werden.
•
Wenn Sie ein Modul entfernen, halten Sie dieses nicht am Gehäuse fest. Wenn Sie beim Entfernen des Moduls dieses zum Beispiel am
Eingangsanschluss anfassen, kann dieser beschädigt werden.
•
Denken Sie daran, das im Lieferumfang enthaltene Alarmmodul am Ende des Gerätes zu installieren (links, wenn man von vorne auf das
Gerät schaut). Wenn das Alarmmodul nicht angeschlossen wird, funktioniert das Gerät ggf. nicht ordnungsgemäß.
•
Beim Umgang mit den Modulen müssen geeignete Vorsichtsmaßnahmen gegen statische Aufladung getroffen werden.
•
Denken Sie daran, nach der Installation alle Befestigungsschrauben festzudrehen. Andernfalls kann das Modul bei der Verwendung
beschädigt werden.
•
Beachten Sie, dass die Einstellungen initialisiert werden, wenn die Konfiguration des Verstärkermoduls für die Messung geändert wird.
Installieren der Bildschirmeinheit (GL7-DISP: optional) am GL7000
Es gibt 3 grundlegende Möglichkeiten die Bildschirmeinheit zu installieren:
A: Direkte Installation an der Zentraleinheit
B: Befestigung an der Zentraleinheit mithilfe des Verstellrahmens (in einem Neigungswinkel von 15°).
C: Bei Nutzung eines Verlängerungskabels: Verwendung eines handelsüblichen LAN-Kabels und Installation der
Bildschirmeinheit abgesetzt von der Zentraleinheit.

A: Direkte Installation an der Zentraleinheit

Vor dem Installieren oder Entfernen von Modulen muss die Stromversorgung ausgeschaltet werden.

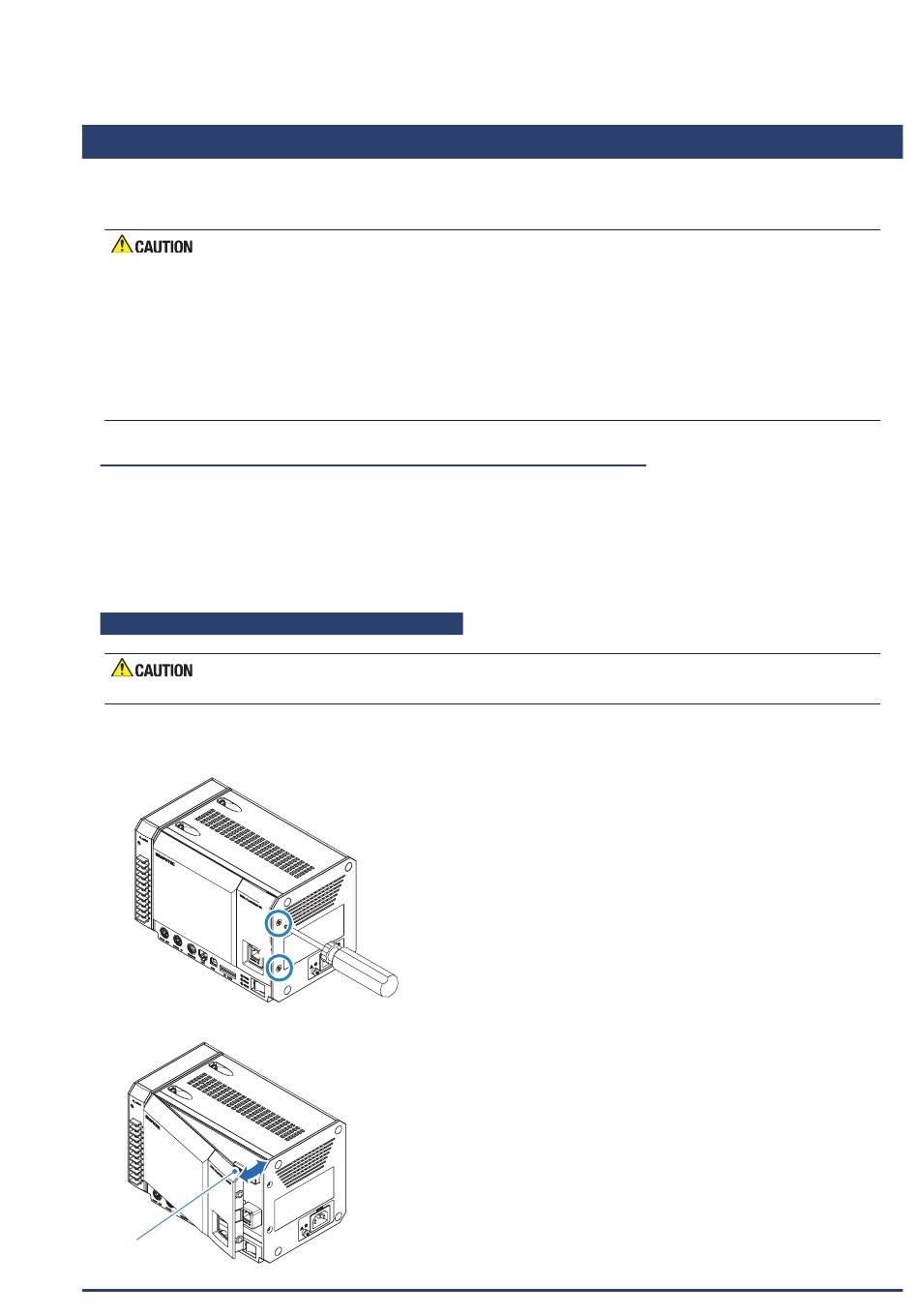

(1) Entfernen Sie die Befestigungsschrauben von der Zentraleinheit (2x seitlich)
*Verwenden Sie die entfernten Schrauben zum Sichern der Bildschirmeinheit.
(2) Ziehen Sie am Stift oben rechts an der vorderen Abdeckung, und entfernen Sie die vordere Abdeckung.
Stifte für vordere Abdeckung
2-16
