Logik-/Impulsmodul (Gl7-L/P) - GRAPHTEC GL7000 Bedienungsanleitung

KAPITEL 2: Prüfung und Vorbereitung

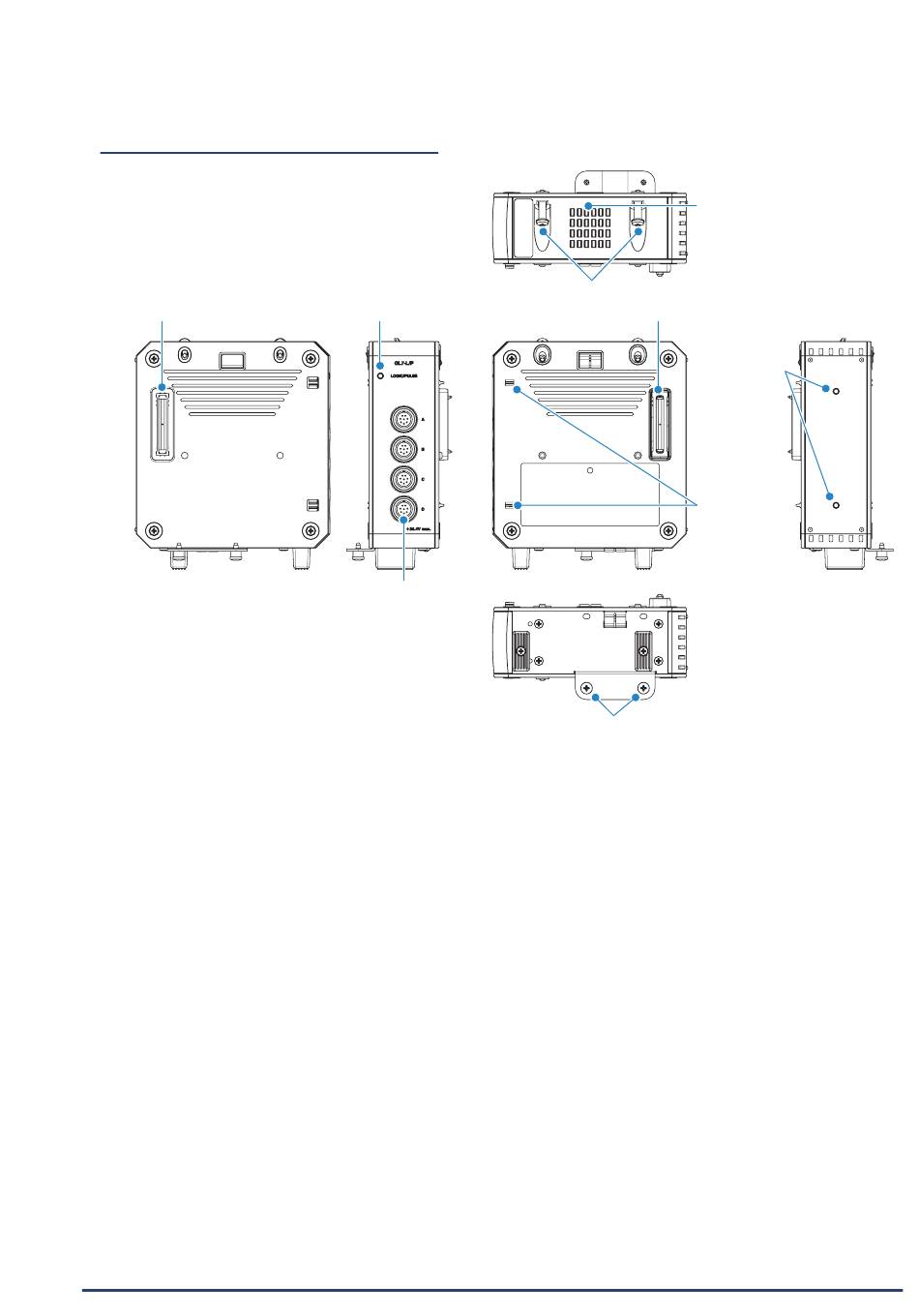

Logik-/Impulsmodul (GL7-L/P): Optional
1. Modul-Steckverbindung
1. Modul-Steckverbindung ......................... Anschluss für die Verbindung zum nächsten Modul.
2. Modul-Steckverbindung ........................ Anschluss für die Verbindung zur GL7000-Zentraleinheit oder zum vorhergehenden
3. Modul-Halteschraube (oben) ............... Befestigungsschraube für das angrenzende Modul.
4. Lüfter ......................................................... Lüfter für die Kühlung des Gehäuseinneren.
5. Modul-Halteschraube (unten) .............. Befestigungsschraube für das angrenzende Modul.
6. Stift ............................................................ Ein Führungsstift für den Anschluss des Moduls.
7. M4-Gewindbohrung ................................ Verwenden Sie diese Bohrung für die Befestigung am Panel usw.
8. Power-LED ............................................... Die Power-LED leuchtet grün, wenn das Gerät eingeschaltet und das Modul erkannt
9. Logik-/Impuls-Signaleingänge ............ Anschluss für analoge Messungen.
2-12
3. Modul-Halteschraube (oben)
8. Power-LED
9. Logik-/Impuls-Signaleingänge
Modul.
Um ein Herunterfallen zu verhindern, Schraube nicht entfernen.
wurde.
Verwenden Sie als Eingangskabel den separat erhältlichen Messkabelsatz (RIC-10).
2. Modul-Steckverbindung
5. Modul-Halteschraube (unten)
4. Lüfter
7. M4-Gewinde-
bohrung
6. Stift
