KAPITEL 3: Messung und Einstellung

17. Anzeige der Skala

Zeigt die obere/untere Messwertgrenze des aktuell angezeigten Kanals / der aktuell angezeigten Kanäle an.

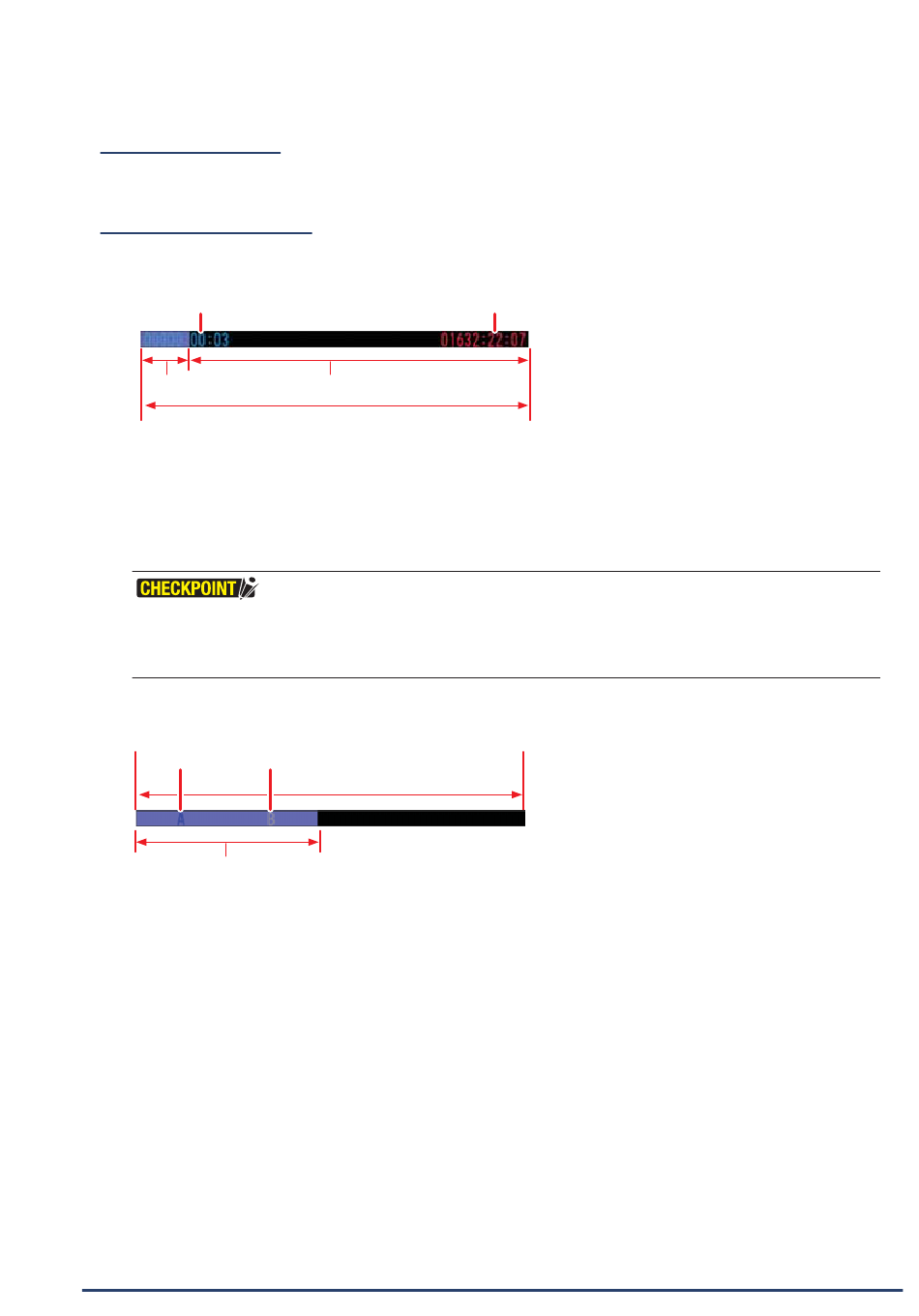

18. Aufzeichnungsbalken

(1) Während der Datenaufzeichnung
Zeigt die verstrichene Zeit und die Speichernutzung an.
verstrichene Zeit
Speichernutzung
Beispiel: Bei einer SD-Karte mit 2 GB, von der etwa 768 MB belegt sind, beträgt die Speicherkapazität 2 GB, der belegte
Speicher etwa 768 MB und der verbleibende Speicherplatz etwa 1,5 GB. Mit dem Fortschreiten der Aufzeichnung nimmt der
belegte Speicherplatz zu, während der verbleibende Speicherplatz abnimmt.
Unter der für die Aufzeichnung verbleibenden Zeit wird der Zeitraum angezeigt, über den gemäß verbleibendem freien
Speicher noch aufgezeichnet werden kann. Wenn der verbleibende Speicherplatz mehr als 2 GB beträgt, wird als
verbleibende Aufzeichnungszeit 1 Datei mit 2 GB angezeigt.
•
Wenn die verfügbare Aufzeichnungszeit 99999 Stunden überschreitet, wird "++++:++:++" angezeigt. Wenn die verstrichene Zeit
99999 Stunden überschreitet, wird "++++:++:++" angezeigt.
•
Bei Aufzeichnungen im CSV-Format richtet sich die Kapazität nach den Messwerten. Aus diesem Grund kann die Anzeige der
Aufzeichnungszeit fehlerhaft sein.
(2) Während der Datenwiedergabe
Es werden die Anzeige- und Cursorpositionen dargestellt.
Position Cursor A
Aktuelle Anzeigeposition im Signalverlauf
3-6
für die Aufzeichnung noch verbleibende Zeit
verfügbarer Speicherplatz
Speicherkapazität
Position Cursor B
Aufzeichnungskapazität
