GRAPHTEC GL7000 Bedienungsanleitung Seite 50

KAPITEL 2: Prüfung und Vorbereitung

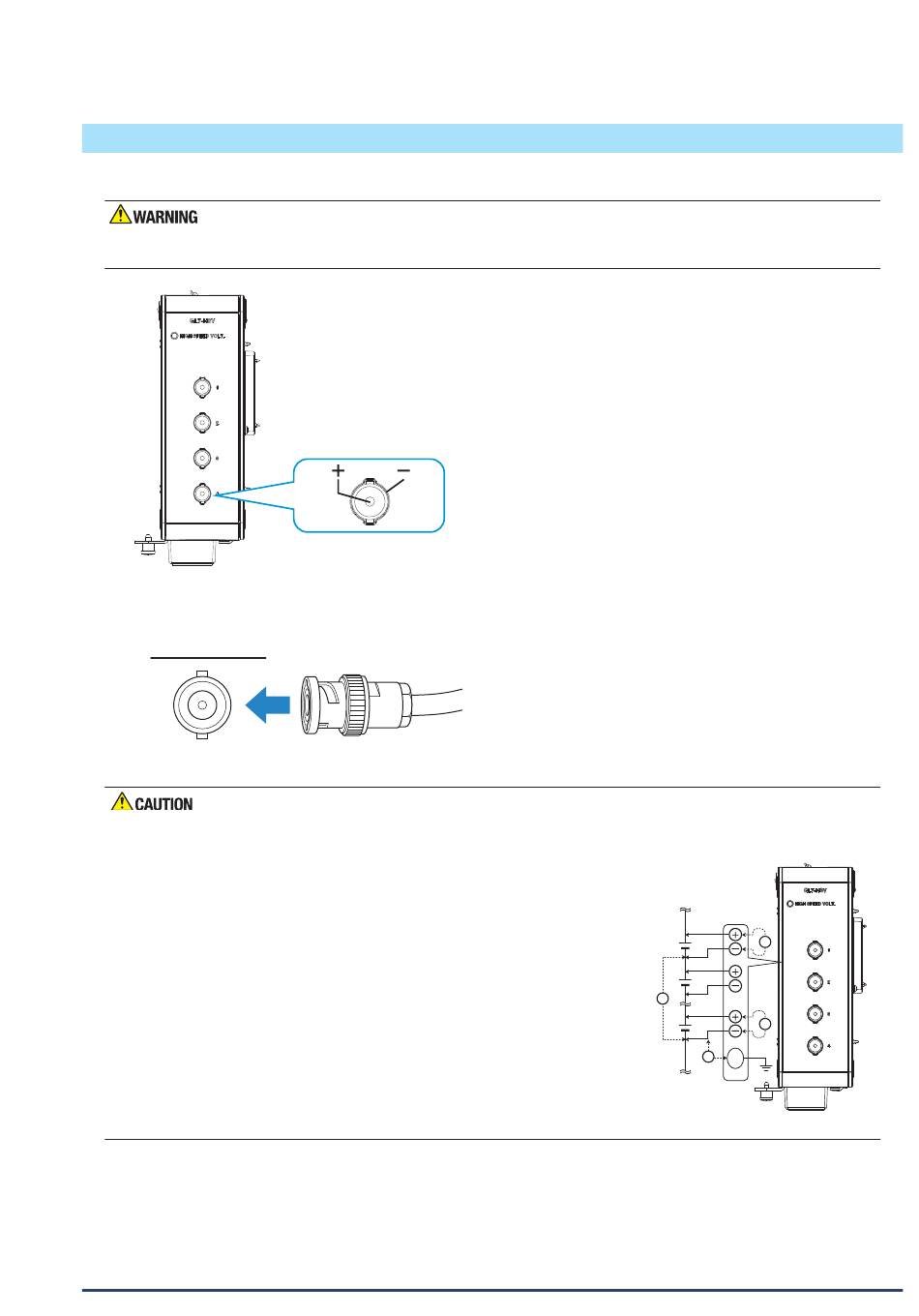

(3) Highspeed-Spannungsmodul (GL7-HSV: Optional)
Im Folgenden wird das Anschließen des Eingangskabels beschrieben.
Vergewissern Sie sich vor Ausführung der Anschlussarbeiten, dass die Quelle, aus der das jeweilige Signal gespeist wird, ausgeschaltet
(OFF) ist. Andernfalls besteht die Gefahr eines elektrischen Schlags.
+ ...............Anschluss höheres Potential der Messspanne
– ..............Anschluss niedrigeres Potential der Messspanne
Spannungseingang
BNC-Anschluss
Um einen Ausfall des Gerätes und durch Kurzschluss verursachte Unfälle zu vermeiden, halten Sie sich bitte unbedingt an folgende
Vorgaben.
•
Maximal zulässige Eingangsspannung
• Bei Überschreiten der maximal zulässigen Eingangsspannung wird der Eingang
überlastet und beschädigt. Die zulässige Eingangsspannung darf daher auf
keinen Fall überschritten werden, auch wenn der Eingang nur für einen kurzen
Moment überlastet wird.
• Achten Sie darauf, dass der Analogsignaleingang nicht mit statischer
Entladung beaufschlagt wird.
<Spannungsdifferenz zwischen +/– Klemmen (siehe A im Bild rechts)>
Max. zulässige Eingangsspannung: Bereich 100 mV bis 1 V
<Spannungsdifferenz zwischen (–)/(–) Eingang (siehe B im Bild rechts)>
Max. zulässige Eingangsspannung:
Spannungsfestigkeit:
<Spannungsdifferenz zwischen (–)/Masseanschluss (GND) (siehe C im Bild rechts)>
Max. zulässige Eingangsspannung:
Spannungsfestigkeit:
2-32
BNC-Kabel
60 Vss
Bereich 2 V bis 100 V 100 Vss
60 Vss
1000 Vss für 1 Minute
60 Vss
1000 Vss für 1 Minute
A
B
A
C
GND
