KAPITEL 2: Prüfung und Vorbereitung

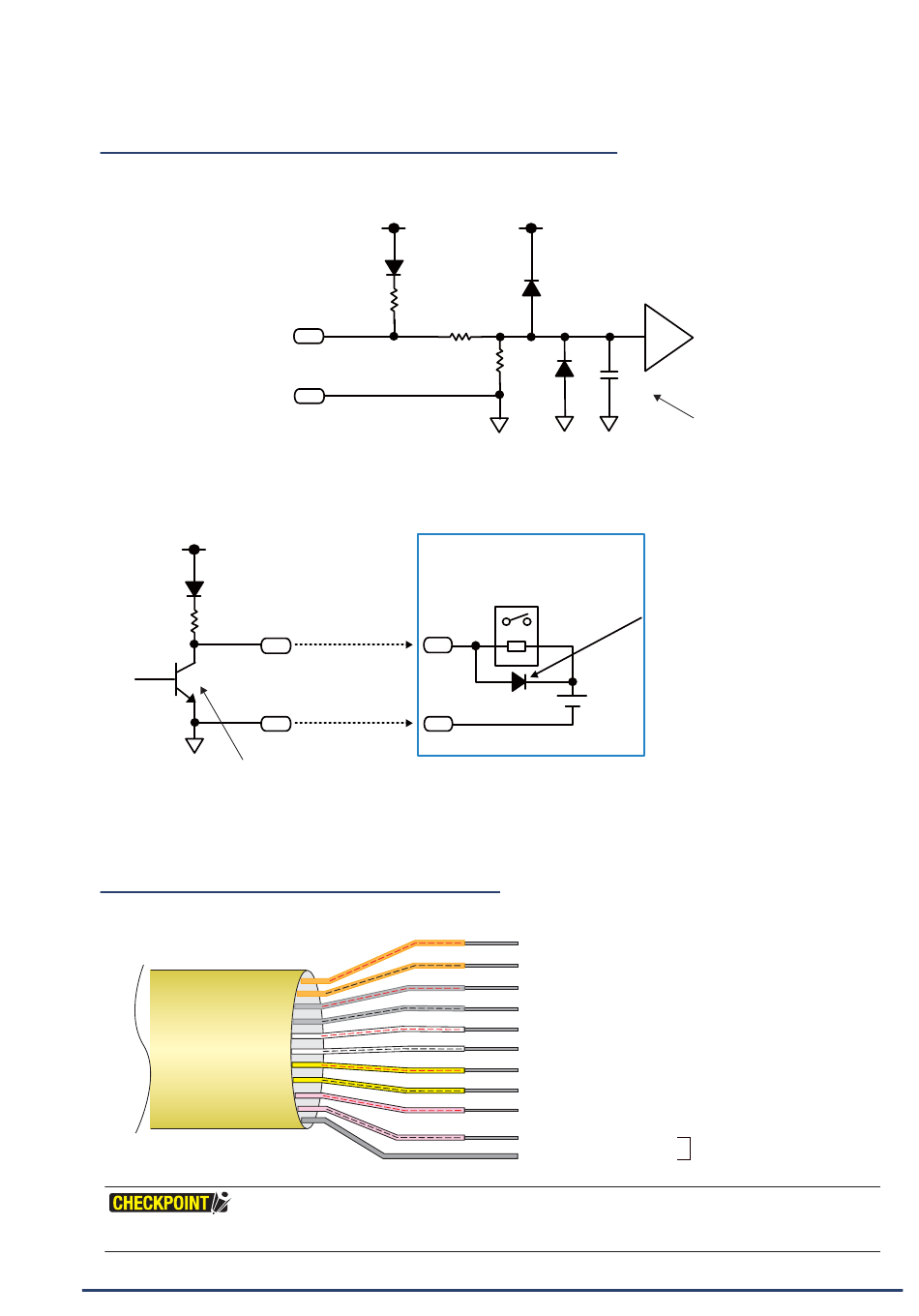

Ersatzschaltbild für die interne Eingangs-/Ausgangsschaltung

REMOTE-Signal-Eingangsschaltung

•
Externer Start-/Stop-
Eingang
•
Externer Trigger
•
Externe Abtastung
REMOTE-Signal-Eingangsschaltung
<GL7000>
+5V
10K
ALARM/REMOTE-Ausgang
* Wenn ein Alarm ausgelöst wird, schaltet sich dieser Transistor auf EIN
(0,8 V oder weniger). Bei einer Konfiguration wie oben beschrieben,
bewirkt der Alarm einen Stromfluss in der Relaisspule der externen
Schaltung und das Relais wird aktiviert.

Anschlussbelegung des Logik-/Alarmportkabels

Die Kabelenden sind unisoliert. Nehmen Sie die Verdrahtung für die benötigten Funktionen vor.
Verwenden Sie ausschließlich die Logikkabel RIC-07 bis RIC-10. Benutzen Sie keine anderen Kabel.
2-44
+5V
100KΩ
GND
GND
+5V
68KΩ
220KΩ
0.01μF
<Externer Schaltkreis>
Anschlussbeispiel
DC
(5-24V)
Orange, rot gestrichelt:
Orange, schwarz gestrichelt:
Grau, rot gestrichelt:
Grau, schwarz gestrichelt:
Weiß, rot gestrichelt:
Weiß, schwarz gestrichelt:
Gelb, rot gestrichelt:
Gelb, schwarz gestrichelt:
Rosa, rot gestrichelt:
Rosa, schwarz gestrichelt:
geschirmt
Komparator
Nur zusätzliches externes
Start-/Stop-Signal
Für induktive Lasten wie
Relais erforderlich
Externer Start/Stop-Eingang
Externer Triggereingang
Externer Abtasteingang
Selbstabgleich
nicht angeschlossen
Externer Triggerausgang
BUSY-Signalausgang
nicht angeschlossen
nicht angeschlossen
: GND (Masse)
