KAPITEL 3: Messung und Einstellung
(3) Doppelbildschirm-Wiedergabe
Der aktuell aufgezeichnete Signalverlauf und ein in der Vergangenheit aufgezeichneter Signalverlauf können durch Verwendung
des Doppelbildschirms miteinander verglichen werden.
Die Doppelbildschirm-Wiedergabe kann genutzt werden, wenn das Abtastintervall mindestens 100 ms beträgt und die
aufgezeichnete Datei sich im internen Flash-Speicher, auf der SD-Karte oder im SSD befindet.
Die Doppelfenster-Ansicht können Sie aufrufen, indem Sie während der Wiedergabe „Home" > „double-screen replay"
(Doppelbildschirm-Wiedergabe) drücken. Auf der rechten Seite wird der Signalverlauf der aktuell aufgezeichneten Daten
angezeigt, auf der linken Seite die zu einem früheren Zeitpunkt aufgezeichneten Daten. Bei den bereits aufgezeichneten
Daten können Sie durch Bewegen des Cursors über die Pfeiltasten (
überprüfen.
Um zum Einzelbildschirm zurückzukehren, tippen Sie auf „QUIT" (Beenden).

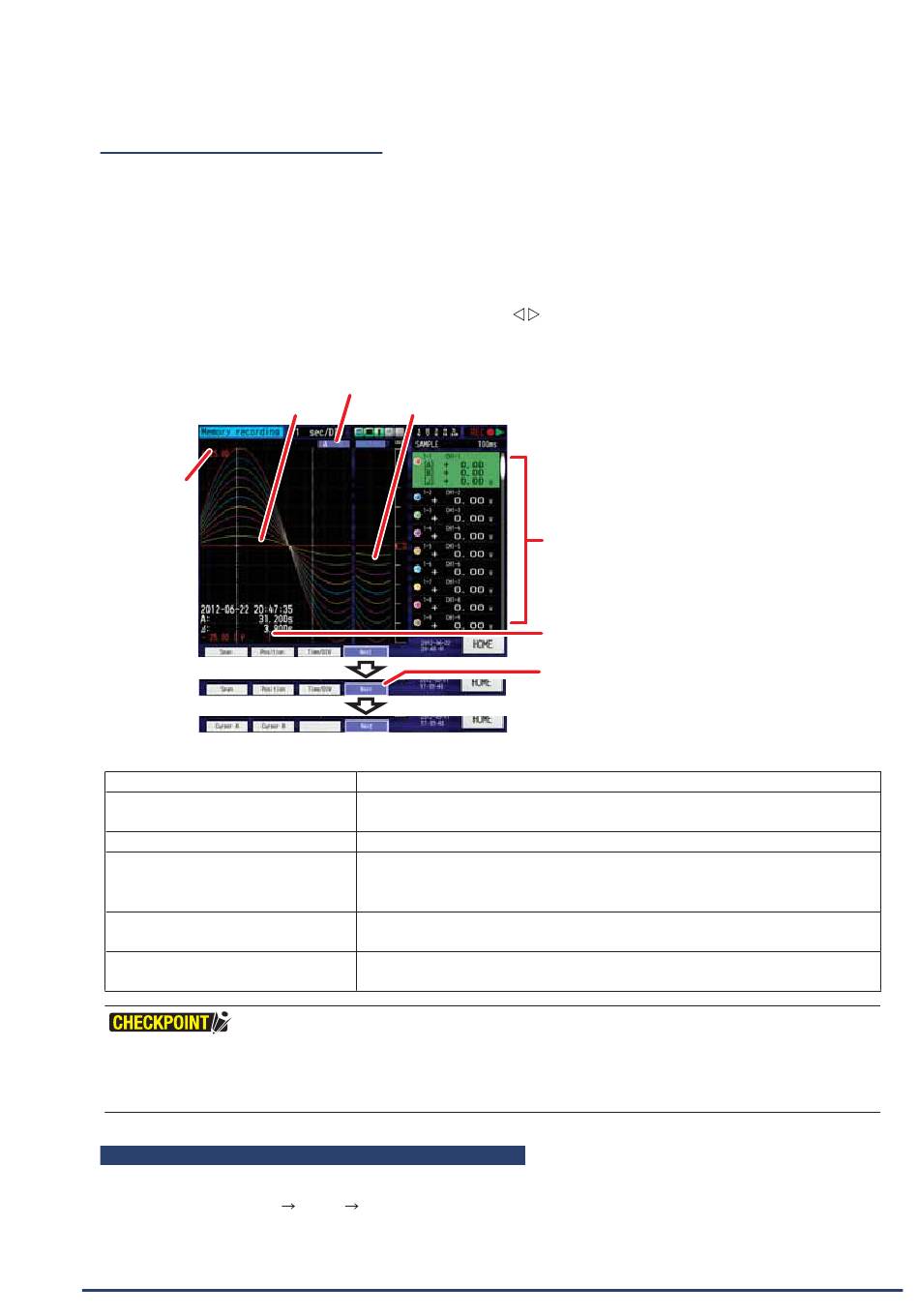

Früher aufgezeichneter Signalverlauf
Anzeige
Daten-
komprimierung
Die wichtigsten während der Doppelfenster-Wiedergabe ausführbaren Aktionen
Einstellungen überprüfen
Signalverlaufsfunktionen
Ändern der Zeitskala
Bewegen des Cursors
Screenshot
Datenspeicherung
•
Bei Doppelbildschirm-Wiedergabe werden die historischen Daten temporär verdichtet dargestellt. Wenn dies der Fall ist, wird während
der Erstellung der komprimierten Daten eine rote Linie angezeigt.
(Sobald die Erstellung der komprimierten Daten abgeschlossen ist, werden diese angezeigt.)
•
Bei Nutzung des Aufzeichnungsformats CSV ist eineDoppelbildschirm-Wiedergabe.

Speichern von Daten bei Doppelbildschirm-Wiedergabe

Die aufgezeichneten Daten können während der Wiedergabe am Doppelbildschirm gespeichert werden.
Bei Auswahl von „Startseite"
Bildschirm zur Dtrenspeicherung geöffnet. Um die Daten zu speichern, geben Sie den Dateinamen, die Methode zur
Namensfestlegung, das Dateiformat und den Speicherbereich ein.
Weitere Informationen zum Speichern der Daten finden Sie unter „(17) Datenspeicherung" auf Seite 3-122.
3-44
Positionsanzeiger
Aktuell aufgezeichneter Signalverlauf
Anzeige der Aufzeichnungseinstellungen
Die Signalverlaufsposition kann verschoben, vergrößert oder verkleinert
werden (siehe Seite 3-104).
Ändern der Zeitskala auf der Zeitachse (siehe Seite 3-104).
Der Cursor kann zu einer bestimmten Position bewegt werden (siehe Seite 3-129).
Wenn die linke Seite des Positionsanzeigers berührt wird „An Anfang ziehen" und
bei Berühren der rechten Seite „Ans Ende ziehen".
Der aktuell angezeigte Signalverlauf wird im BMP- oder PNG-Format gespeichert
(siehe Seite 3-128).
Alle Daten oder die Daten zwischen dem Cursorpaar können während der
Doppelbildschirm-Wiedergabe gespeichert werden.
„Datei" „Messdaten speichern" während der Doppelbildschirm-Wiedergabe wird der
) oder durch Ziehen am Bildschirm den digitalen Wert
Cursor A oder B. Die Spannung des Punktes, auf den der
Cursor platziert wurde, wird angezeigt.
Cursor A oder B. Die Messzeit des Punktes, auf den
der Cursor platziert wurde, wird angezeigt.
Die Funktion der Schaltfläche ändert sich jedes Mal, wenn Sie
„Next" (Vor) drücken. Über diese Funktionsschaltfläche können
Sie die Zeitskala modifizieren, den Signalverlauf bearbeiten,
suchen und den Cursor umschalten.
