Spannungs-/Temperaturmodul (Gl7-M) - GRAPHTEC GL7000 Bedienungsanleitung

Spannungs-/Temperaturmodul (GL7-M): Optional

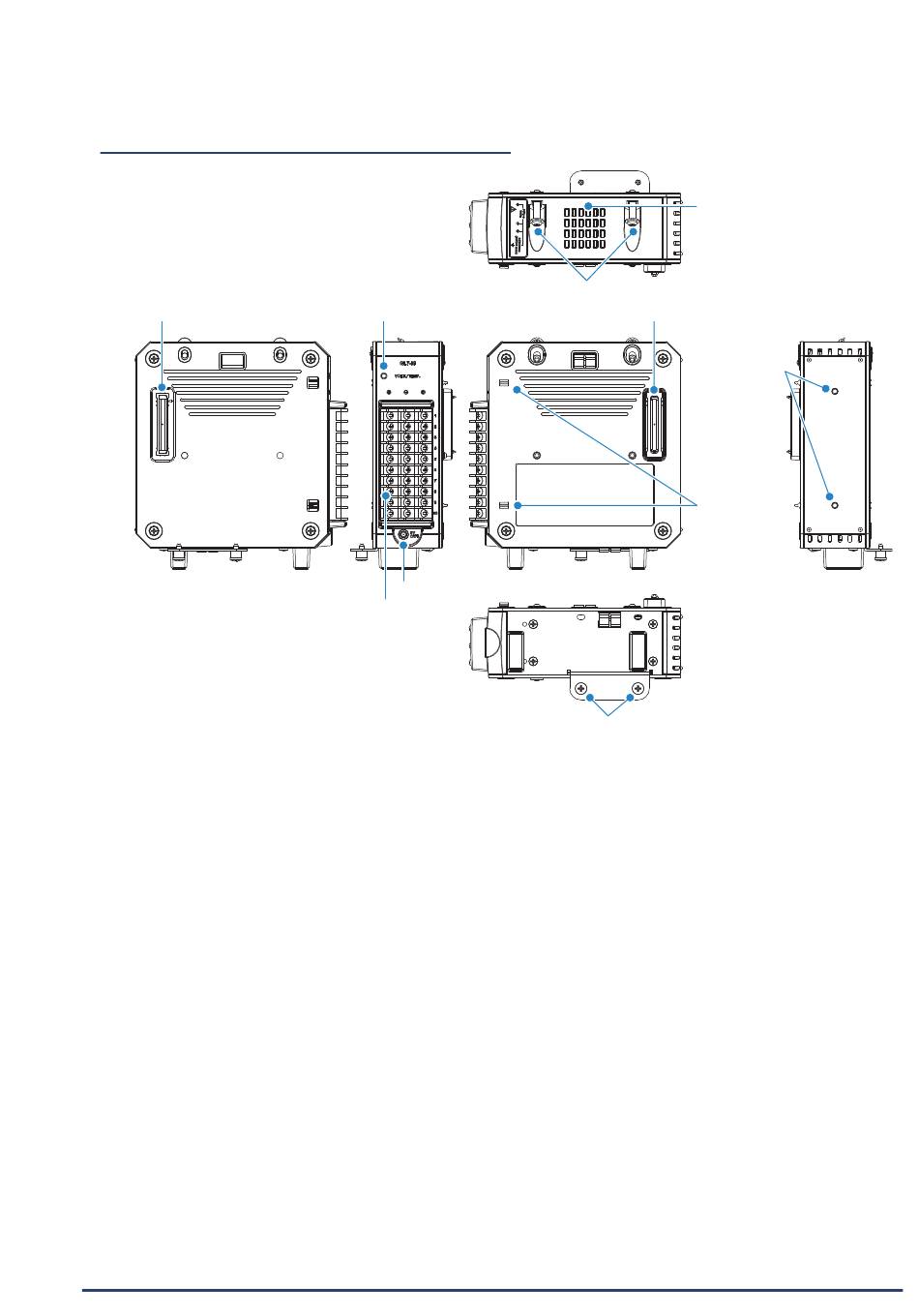

1. Modul-Steckverbindung
9. Analogsignal-Eingangsklemmen
1. Modul-Steckverbindung ......................... Anschluss für die Verbindung zum nächsten Modul.
2. Modul-Steckverbindung ........................ Anschluss für die Verbindung zur GL7000-Zentraleinheit oder zum vorhergehenden
3. Modul-Halteschraube (oben) ............... Befestigungsschraube für das angrenzende Modul.
4. Lüfter ......................................................... Lüfter für die Kühlung des Gehäuseinneren.
5. Modul-Halteschraube (unten) .............. Befestigungsschraube für das angrenzende Modul.
6. Stift ............................................................ Ein Führungsstift für den Anschluss des Moduls.
7. M4-Gewindebohrung ............................. Verwenden Sie diese Bohrung für die Befestigung am Panel usw.
8. Power-LED ............................................... Die Power-LED leuchtet grün, wenn das Gerät eingeschaltet und das Modul erkannt
9. Analogsignal-Eingangsklemmen ......... Anschluss für analoge Messungen.
10. 5V OUT..................................................... Stromversorgung für den Temperatursensor (optional: B-530).
3. Modul-Halteschraube (oben)
8. Power-LED
10. 5V OUT (Ausgang)
Modul.
wurde.
