KAPITEL 3: Messung und Einstellung

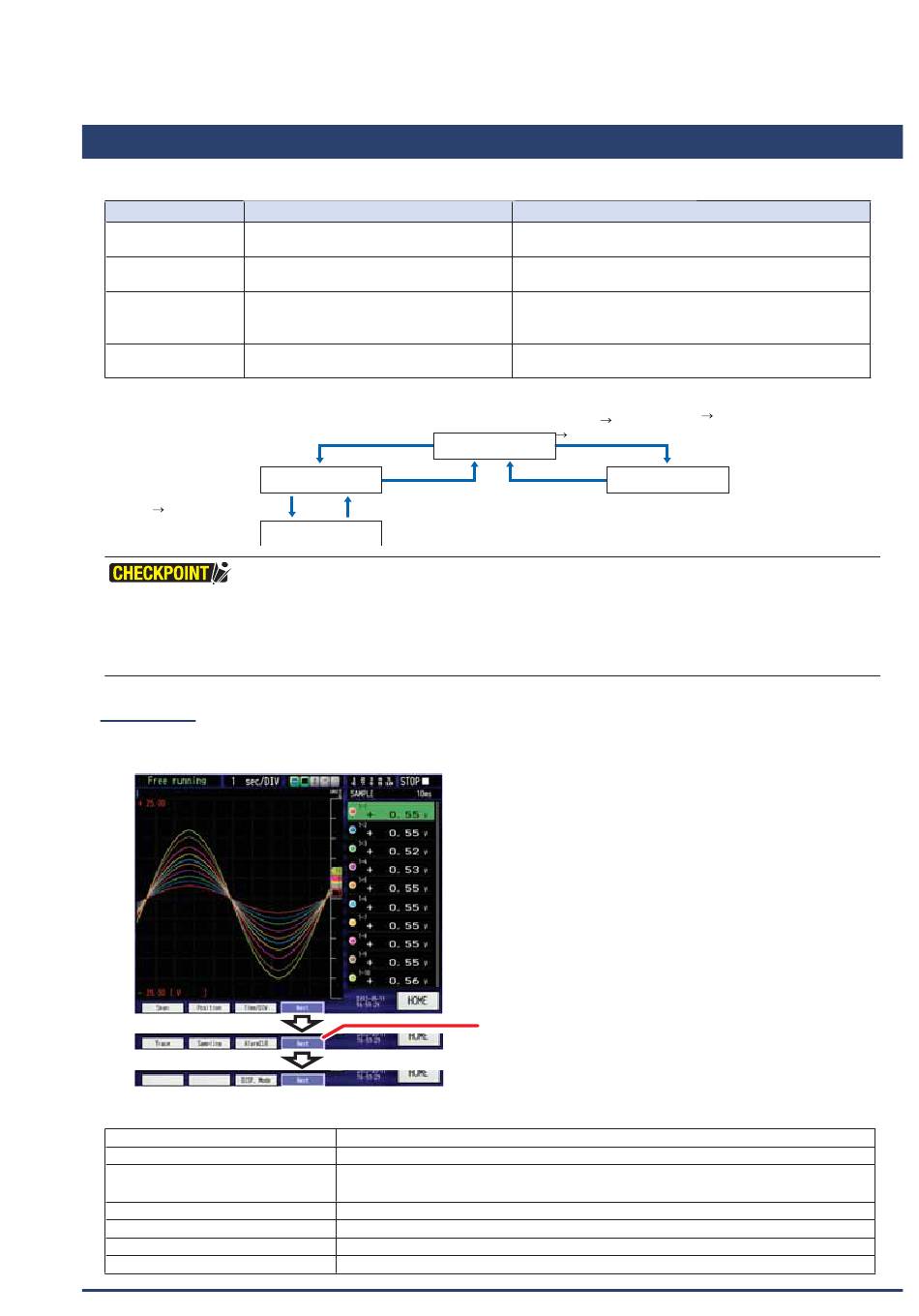

3.5 Beschreibung der einzelnen Betriebsmodi

Der aktuelle Betriebsstatus kann jederzeit in der Anzeige „ einfache Meldung" überprüft werden.
Betriebsmodus
Freilauf Das Gerät wird weder gerade gestartet
Datenaufzeichnung Daten werden auf Speichermedien
Doppelbildschirm-
wiedergabe
Wiedergabe
<Betriebsmodusstatusabfolge im Überblick>
"Home" "Double-screen relay"
•
Bei Aufzeichnung im internen RAM steht die Doppelbildschirm-Wiedergabe nicht zur Verfügung.
•
Wenn das Abtastintervall kleiner als 100 ms ist, ist eine Doppelbildschirm-Wiedergabe nicht möglich.
•
Bei Nutzung des Aufzeichnungsformats „CSV" ist die Doppelbildschirm-Wiedergabe nicht möglich.
•
Wenn das bei Aufzeichnung im internen RAM verwendete Abtastintervall 500 μs oder weniger beträgt, wird die Aufzeichnung beendet.
Anschließend beginnt automatisch die Wiedergabe.
(1) Freilauf
Im Freilauf werden in erster Linie Aufzeichnungseinstellungen vorgenommen.
Das aktuelle Eingangssignal kann als Signalverlauf oder als Digitalwert aufgerufen werden.
Die wichtigsten im Freilauf ausführbaren Aktionen:
Änderung der Messeinstellungen
Signalverlaufsteuerung
Änderung des Anzeigemodus
Alarm löschen
Dateifunktionen
Datenwiedergabe
Ändern der Zeitskala
3-42
Beschreibung
noch findet eine Aufzeichnung statt.
aufgezeichnet.
Der aktuelle Signalverlauf und die
aktuellen Daten werden während der
Aufzeichnung wiedergegeben.
Wiedergabe bereits aufgezeichneter
Daten.
START/STOP key
Recording
START/STOP key
QUIT key
2 screen replaying
verschiedene Messeinstellungen können vorgenommen werden (siehe Seite 3-46).
Verschieben und Zoomen der Signalverlaufsposition (siehe Seite 3-104).
Umschalten zwischen den Ansichten Y-T, Y-T (alle Bildschirme), Logger, XY, FFT
(siehe Seite 3-106).
Löschen eines eingestellten Alarms (siehe Seite 3-5).
Ausführung verschiedener Dateifunktionen (siehe Seite 3-26).
Wiedergabe von aufgezeichneten Daten (siehe Seite 3-121).
Ändern der Zeitskala auf der Zeitachse (siehe Seite 3-104).
Anzeige „einfache Meldung"
Freilauf
RAM-Aufzeichnung, Datenaufzeichnung (Flash-
Speicher), SD-Kartenaufzeichnung, SSD-Aufzeichnung.
Datenaufzeichnung (Flash-Speicher),
SD-Kartenaufzeichnung, SSD-Aufzeichnung.
RAM-Wiedergabe, Speicher-Überprüfung, SD-
Kartenwiedergabe, SSD-Wiedergabe.
"Home" "Replay" Select
"Replay" Execute
Free running
QUIT key
Die Funktion der Schaltfläche ändert sich jedes Mal, wenn Sie „Nächste"
drücken. Über die Funktionsschaltfläche können Sie die Zeitskala
modifizieren, den Signalverlauf bearbeiten, die Abtastrate festlegen,
Alarme löschen und den Anzeigemodus ändern.
"Replay source" Select
Replaying
