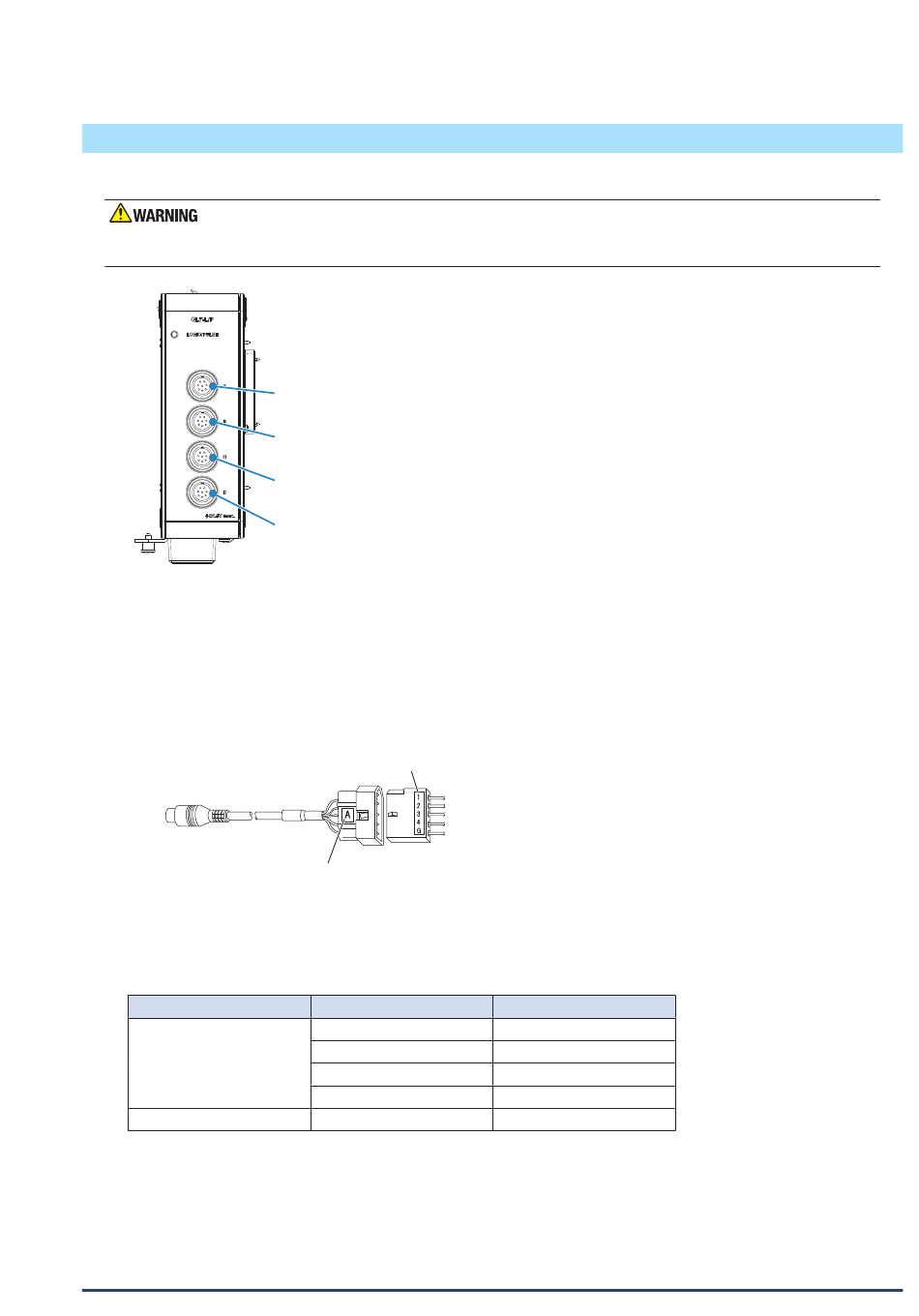

(4) Logik-/Impulsmodul (GL7-L/P: Optional)
Im Folgenden wird das Anschließen des Eingangskabels beschrieben.
Vergewissern Sie sich vor Ausführung der Anschlussarbeiten, dass die Quelle, aus der das jeweilige Signal gespeist wird, ausgeschaltet
(OFF) ist. Andernfalls besteht die Gefahr eines elektrischen Schlags.
Anschluss Gruppe A ........... Logik-/Impulssignalgruppe A (Kanal 1 bis 4)
Anschluss Gruppe B ........... Logik-/Impulssignalgruppe A (Kanal 5 bis 8)
Anschluss Gruppe C ........... Logik-/Impulssignalgruppe A (Kanal 9 bis 12)
Anschluss Gruppe D ........... Logik-/Impulssignalgruppe A (Kanal 13 bis 16)
(1) Schließen Sie die Rundsteckerseite des RIC-07 (Logik-IC-Kabel) an den Logik-/Impulssignaleingang an. Schließen Sie auf
der anderen Seite je nach Art der Messung ein RIC-08 (Krokodilklemmenkabel) oder ein RIC-09 (IC-Klemmenkabel) an.
RIC-07
* RIC-07, RIC-08, RIC-09 sind optional (separater Verkauf)
(2) Die Verbindung zum Messpunkt des RIC-08 (Krokodilklemmenkabel) und des RIC-09 (IC-Klemmenkabel) ist in folgender
Tabelle aufgeführt.
Anschlussfarbe
Rot
Schwarz
Anschluss Gruppe A
Anschluss Gruppe B
Anschluss Gruppe C
Anschluss Gruppe D
Bringen Sie das Kennzeichen „G" auf der
Seite mit dem schwarzen Kabel an.
RIC-08 oder 09
Kleben Sie die Logik-Aufkleber A bis D passend zur
Kanalgruppe des Verstärkermoduls auf.
Kabelfarbe
Braun
Rot
Orange
Gelb
Schwarz
KAPITEL 2: Prüfung und Vorbereitung
Kanal
1, 5, 9, 13
2, 6, 10, 14
3, 7, 11, 15
4, 8, 12, 16
Masse
